Teknisk Tidskrift

först kunna användas att fästa bordläggningen
med bultar till spanten, så att plåtarna komma i

avsett läge för svetsning.

Praxis vid North Carolina Shipbuilding Co.

På detta varv samlas och hopsättas de stora
vattentäta tvärskeppsskotten i enheter av
fartygets bredd och med höjden från tanktaket till
2:a däcket, mellandäcksskotten med höjden från
2:a däcket till huvuddäcket. De tyngsta
skott-enheterna väga omkring 24 t. Även skotten till
djuptankar liksom centerskott sammansättas i
enheter. Skottplåtarna läggas kant i kant på
svetsplanen med stagsidan uppåt och med
2" X Vs" plåtstrimlor under svetsfogarna.

Lång- och tvärväxlarna häftas sedan med 1
långa svetsar på ca 12" avstånd för plåtar
tjockare än 3/s" och med 1/,2" långa på ca 8" avstånd

för tunnare plåtar. Tvärväxlarna svetsas först,
därpå långväxlarna, båda enligt
Unionmelt-me-toden. De rätvinkliga plåtkanterna placeras
härvid med en öppning emellan sig av 1/16" à 1/8",
beroende på plåttjockleken. I-stagen på de stora
tvärskeppsskotten liksom P-stagen på
mellandäcksskotten läggas sedan på plåtarna och
häft-svetsas i bestämt läge. I-stagen maskinsvetsas
därpå med dubbla kontinuerliga strängar på de stora
skotten, medan P-stagen på mellandäcksskotten
fästas medelst handlagda bitsvetsar (dvs.
käl-svetsar med vissa avstånd mellan svetsarna).

Däcken sammansättas av ett antal flak eller
paneler*, som tillverkas på motsvarande sätt som
skottenheterna, varvid balkarna som regel bit-

* Ordet "panel" användes upprepade gånger i den
amerikanska beskrivningen för monteringsenheter till däck och
bordläggning.

r^^l Sub-Assembly Unit

Awrfw Machine Welding Sub-Assembly Unit - Erection Uni +

Uppej- DecU
rxi Sub-Assembly Unit

Second Oeck
Sub-Assembly Unit

!•;■■<I Sub’ Assenvbly Unit

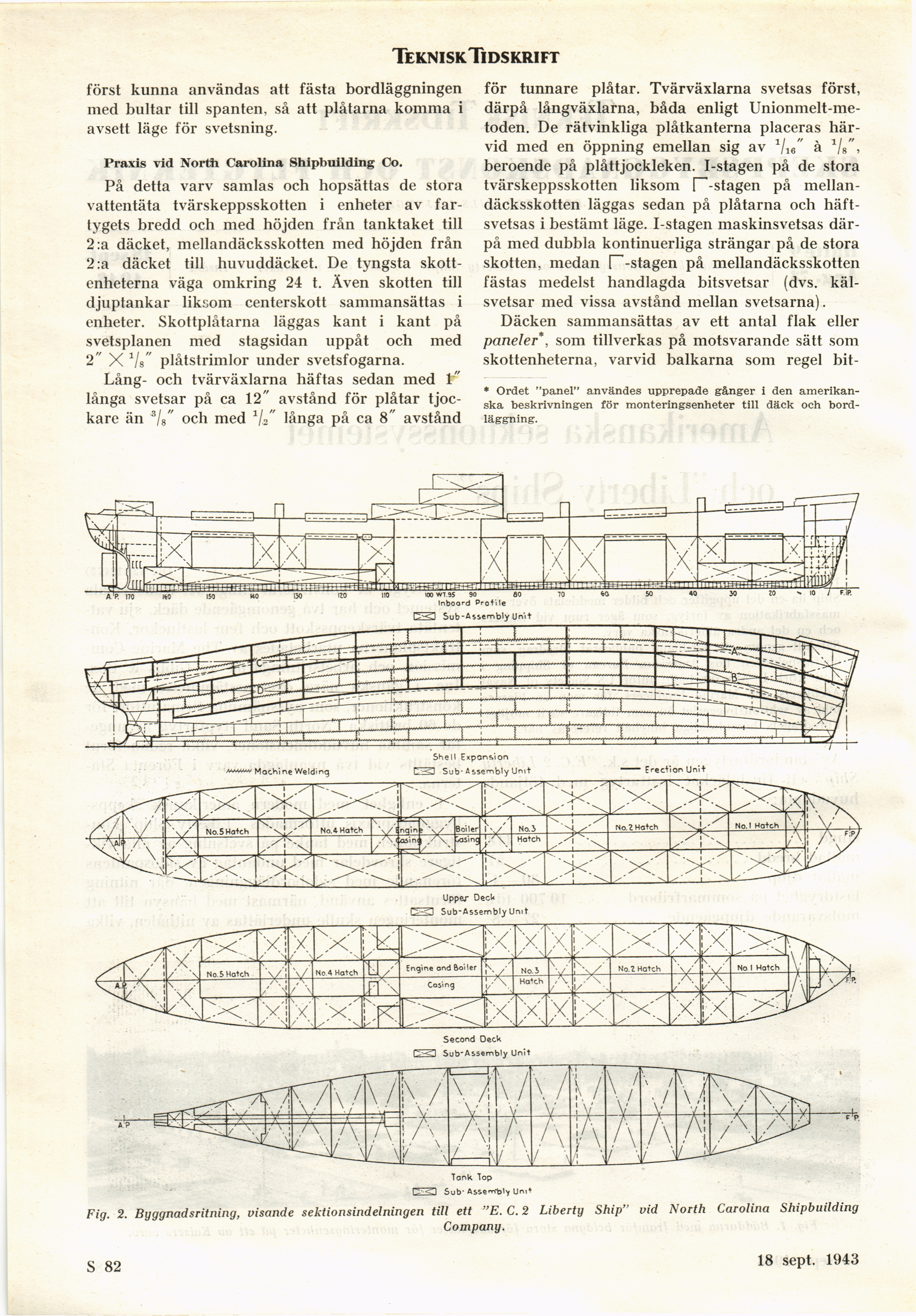

Fig. 2. Byggnadsritning, visande sektionsindelningen till ett "E. C. 2 Liberty Ship" vid North Carolina Shipbuilding

Company.
