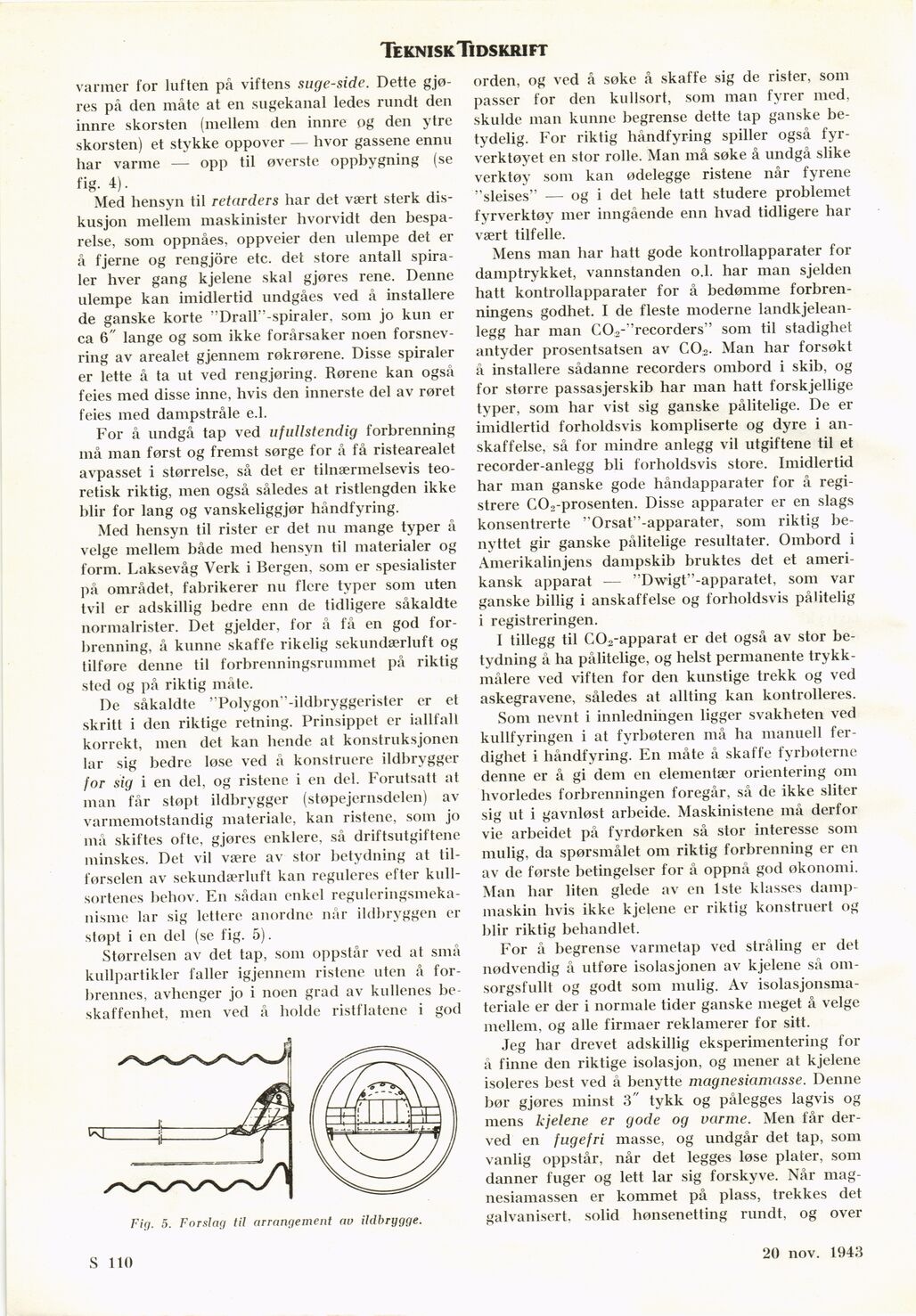

TekniskTidskrift
värmer for luften på viftens suge-side. Dette
gjøres på den måtc at en sugekanal ledes rundt den
innre skorsten (mellem den innre og den ytre
skorsten) et stykke oppover — hvor gassene ennu
har värme — opp til øverste oppbvgning (se
fig. 4).
Med hensyn til retarders har det vært sterk
dis-kusjon mellem maskinister hvorvidt den
bespa-relse, som oppnåes, oppveier den ulempe det er
å fjerne og rengjöre etc. det store antall
spiraler hver gang kjelene skal gjøres rene. Denne
ulempe kan imidlertid undgåes ved å installere
de ganske korte "Drall"-spiraler, som jo kun er
ca 6" länge og som ikke forårsaker noen
forsnev-ring av arealet gjennem røkrørene. Disse spiraler
er lette å ta ut ved rengjøring. Rørene kan også
feies med disse inne, hvis den innerste del av røret
feies med dampstråle e.l.
For å undgå tap ved ufullstendig forbrenning
må man først og fremst sørge for å få ristearealet
avpasset i størrelse, så det er tilnærmelsevis
teoretisk riktig, men også således at ristlengden ikke
blir for lang og vanskeliggjør håndfyring.
Med hensyn til rister er det nu månge typer å
velge mellem både med hensyn til materialer og
form. Laksevåg Verk i Bergen, som er spesialister
på området, fabrikerer nu flere typer som uten
tvil er adskillig bedre enn de tidligere såkaldte
normalrister. Det gjelder, for å få en god
forbrenning, å kunne skaffe rikelig sekundærluft og
tilføre denne til forbrenningsrummet på riktig
sted og på riktig mate.
De såkaldte "Polygon"-ildbryggerister er et
skritt i den riktige retning. Prinsippet er iallfall
korrekt, men det kan hende at konstruksjonen
lar sig bedre løse ved å konstruere ildbrygger
for sig i en del, og ristene i en del. Forutsatt at
man får støpt ildbrygger (støpejernsdelen) av
varmemotstandig materiale, kan ristene, som jo
må skiftes ofte, gjøres enklere, så driftsutgiftene
minskes. Det vil være av stor betydning at t il
-førselen av sekundærluft kan reguleres efter
kull-sortenes behov. En sådan enkel
reguleringsmeka-nisme lar sig lettere anordne når ildbryggen er
støpt i en del (se fig. 5).
Størrelsen av det tap, som oppstår ved at små
kullpartikler faller igjennem ristene uten å
for-brennes, avhenger jo i noen grad av kullenes
beskaffenhet, men ved å holde ristflatene i god
orden, og ved å søke å skaffe sig de rister, som
passer for den kullsort, som man fyrer med,
skulde man kunne begrense dette tap ganske
betydelig. For riktig håndfyring spiller også
fyr-verktøyet en stor rolle. Man må søke å undgå slike
verktøy som kan ødelegge ristene når fy rene
"sleises" — og i det hele tatt studere problemet
fyrverktøy mer inngående enn hvad tidligere har
vært tilfelle.
Mens man har hatt gode kontrollapparater for
damptrykket, vannstanden o.l. har man sjelden
hatt kontrollapparater for å bedømme
forbren-ningens godhet. I de fleste möderne
landkjelean-legg har man C02-"recorders" som til stadighet
antyder prosentsatsen av C02. Man har forsøkt
å installere sådanne recorders ombord i skib, og
for større passasjerskib har man hatt forskjellige
typer, som har vist sig ganske pålitelige. De er
imidlertid forholdsvis kompliserte og dyre i
an-skaffelse, så for mindre anlegg vil utgiftene til et
recorder-anlegg bli forholdsvis store. Imidlertid
har man ganske gode håndapparater for å
regi-strere C02-prosenten. Disse apparater er en slags
konsentrerte ’ Orsat"-apparater, som riktig
benyttet gir ganske pålitelige resultater. Ombord i
Amerikalinjens dampskib bruktes det et
amerikansk apparat — "Dwigt"-apparatet, som var
ganske billig i anskaffelse og forholdsvis påHtelig
i registreringen.
I tillegg til COo-apparat er det også av stor
betydning å ha pålitelige, og helst permanente
trykk-målere ved vif ten for den kunstige trekk og ved
askegravene, således at allting kan kontrolleres.
Som nevnt i innledningen ligger svakheten ved
kullfyringen i at fvrbøteren må ha manuell
fer-dighet i håndfyring. En måte å skaffe fyrbøterne
denne er å gi dem en elementær orientering om
hvorledes forbrenningen föregår, så de ikke sliter
sig ut i gavnløst arbeide. Maskinistene må derför
vie arbeidet på fyrdørken så stor interesse som
mulig, da spörsmålet om riktig forbrenning er en
av de første betingelser for å oppnå god økonomi.
Man har liten glede av en lste klasses
dampmaskin hvis ikke kjelene er riktig konstruert og
blir riktig behandlet.
For å begrense varmetap ved stråling er det
nødvendig å utföre isolasjonen av kjelene så
omsorgsfullt og godt som mulig. Av
isolasjonsma-teriale er der i normale tider ganske meget å velge
mellem, og alle firmaer reklamerer for sitt.
Jeg har drevet adskillig eksperimentering for
a finne den riktige isolasjon, og mener at kjelene
isoleres best ved å benytte magnesiamasse. Denne
bør gjøres minst 3" tykk og pålegges lagvis og
mens kjelene er gode og värme. Men får
der-ved en fugefri masse, og undgår det tap, som
vanlig oppstår, når det legges løse pläter, som
danner fuger og lett lar sig forskyve. Når
mag-nesiamassen er kommet på plass, trekkes det
galvanisert, solid hønsenetting rundt, og over
Fig. 5. Forslag til arrangement av ildbrygge.
S 110
20 nov. 1943
