Teknisk Tidskrift

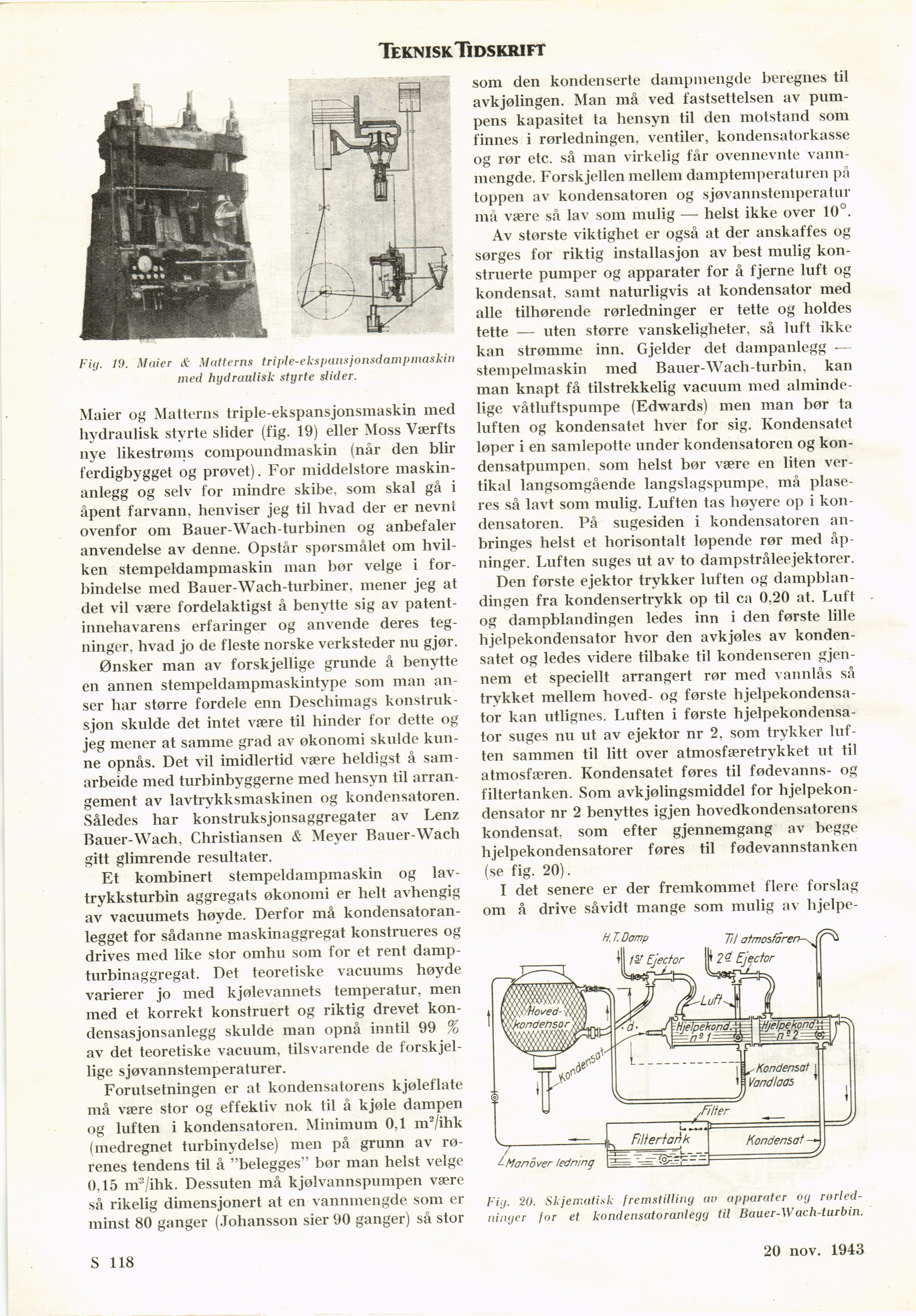

Fig. 19. Maier & Matterns triple-ekspansjonsdampmaskin
med hydraulisk styrte slider.

Maier og Matterns triple-ekspansjonsmaskin med
hydraulisk styrte slider (fig. 19) eller Moss Værfts
nye likestrøms compoundmaskin (når den blir
ferdigb)rgget og provet). For middelstore
maskin-anlegg og selv for mindre skibe, som skal gå i
åpent farvann, henviser jeg til hvad der er nevni
ovenfor om Bauer-Wach-turbinen og anbefaler
anvendelse av denne. Opstår sporsmålet om
hvilken stempeldampmaskin man bor velge i
förbindelse med Bauer-Wach-turbiner, mener jeg at
det vil være fordelaktigst å benytte sig av
patent-innehavarens erfaringer og anvende deres
teg-ninger, hvad jo de fleste norske verksteder nu gjør.

Ønsker man av forskjellige grunde å benytte
en annen stempeldampmaskintype som man
anser har større fordele enn Deschimags
konstruk-sjon skulde det intet være til hinder for dette og
jeg mener at samme grad av økonomi skulde
kunne opnås. Det vil imidlertid være heldigst å
sam-arbeide med turbinbyggerne med hensyn til
arran-gement av lavtrykksmaskinen og kondensatorer
Således har konstruksjonsaggregater av Lenz
Bauer-Wach, Christiansen & Meyer Bauer-Wach
gitt glimrende resultater.

Et kombinert stempeldampmaskin og
lav-trykksturbin aggregats økonomi er helt avhengig
av vacuumets høvde. Derför må
kondensatoran-legget for sådanne maskinaggregat konstrueres og
drives med like stor omhu som for et rent
damp-turbinaggregat. Det teoretiske vacuums høyde
varierer jo med kjølevannets temperatur, men
med et korrekt konstruert og riktig drevet
kon-densasjonsanlegg skulde man opnå inntil 99 %
av det teoretiske vacuum, tilsvarende de
forskjellige sjøvannstemperaturer.

Forutsetningen er at kondensatorer kjøleflate
må være stor og effektiv nok til å kjøle dampen
og luften i kondensatoren. Minimum 0,1 m2/ihk
(medregnet turbinydelse) men på grunn av
rø-renes tendens til å "belegges" bør man helst velge
0,15 m2/ihk. Dessuten må kjølvannspumpen være
så rikelig dimensjonert at en vannmengde som er
minst 80 gånger (Johansson sier 90 gånger) så stor

som den kondenserte dampmengde beregnes til
avkjølingen. Man må ved fastsettelsen av
pumpens kapasitet ta hensyn til den motstånd som
finnes i rörledningen, ventiler, kondensatorkasse
og ror etc. så man virkelig får ovennevnte
vannmengde. Forskjellen mellem damptemperaturen på
toppen av kondensatoren og sjøvannstemperatur
må være så lav som mulig — helst ikke over 10°.

Av störste viktighet er også at der anskaffes og
sørges for riktig installasjon av best mulig
kon-struerte pumper og apparater for å fjerne luft og
kondensat, samt naturligvis at kondensator med
alle tilhørende rørledninger er tette og höides
tette — uten større vanskeligheter, så luft ikke
kan strømme inn. Gjelder det dampanlegg —
stempelmaskin med Bauer-Wach-turbin, kan
man knapt få tilstrekkelig vacuum med
alminde-lige våtluftspumpe (Edwards) men man bør ta
luften og kondensatet hver for sig. Kondensatet
löper i en samlepotte under kondensatoren og
kon-densatpumpen, som helst bør være en liten
vertikal langsomgående langslagspumpe, må
plase-res så lavt som mulig. Luften tas høyere op i
kondensatoren. På sugesiden i kondensatoren
an-bringes helst et horisontalt løpende rør med
åp-ninger. Luften suges ut av to dampstråleejektorer.

Den første ejektor trykker luften og
dampblan-dingen fra kondensertrvkk op til ca 0,20 at. Luft
og dampblandingen ledes inn i den første lille
hjelpekondensator hvor den avkjøles av
kondensatet og ledes videre tilbake til kondenseren
gjen-nem et speciellt arrangert rør med vannlås så
trykket mellem hoved- og første
hjelpekondensator kan utlignes. Luften i første
hjelpekondensator suges nu ut av ejektor nr 2, som trykker
luften sammen til litt over atmosfæretrvkket ut til
atmosfæren. Kondensatet føres til fødevanns- og
filtertanken. Som avkjølingsmiddel for
hjelpekondensator nr 2 benyttes igjen hovedkondensatorens
kondensat, som efter gjennemgang av begge
hjelpekondensatorer føres til fødevannstanken
(se fig. 20).

I det senere er der fremkommet flere forslag
om å drive såvidt månge som mulig av hjelpe-

Fig. 20. Skjemati.sk fremstilling av apparater og
rorled-ninger jör et kondensatoranlegg til Bauer-Wach-turbin.

S 118

20 nov. 1943
