Teknisk. Tidskrift

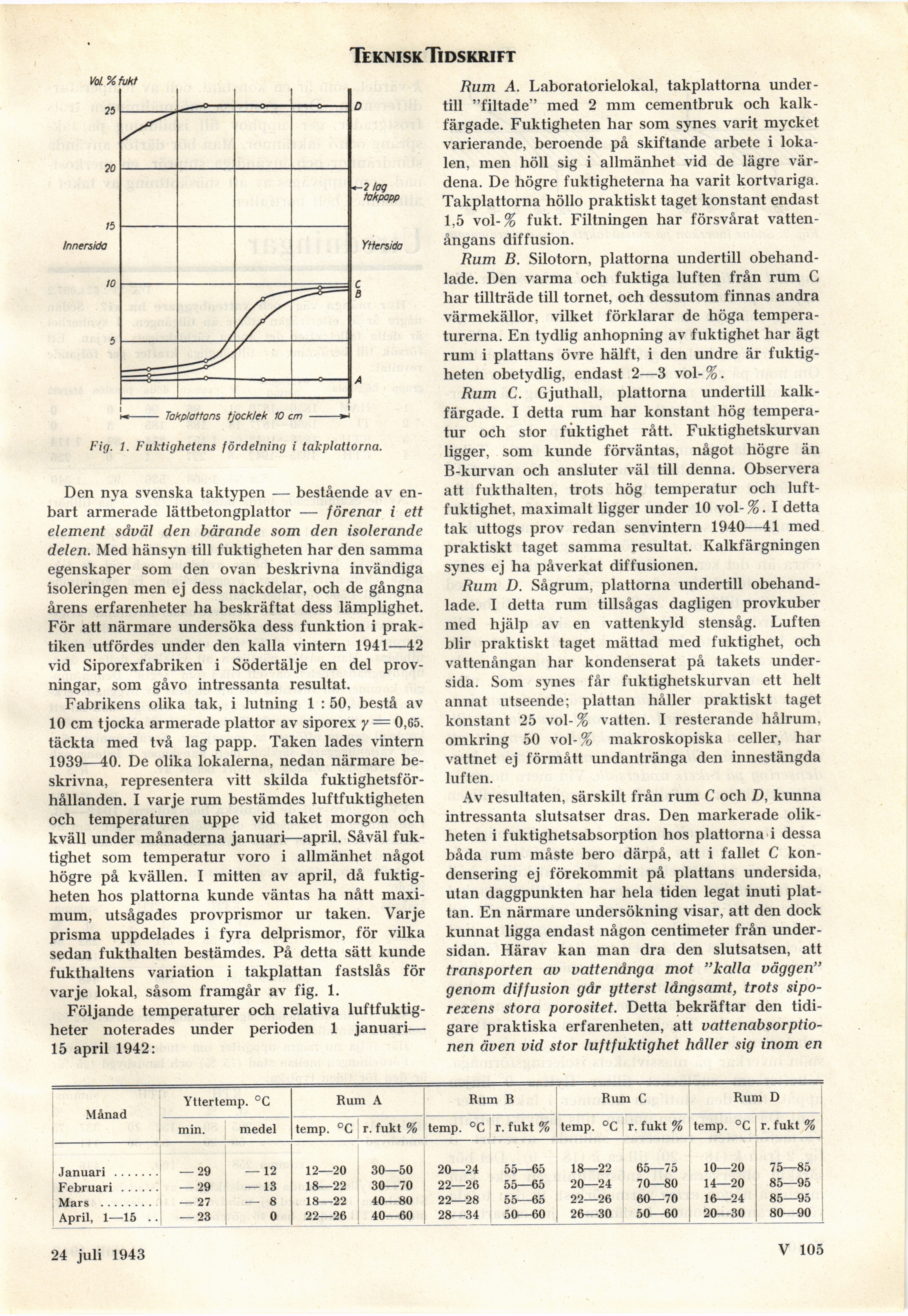

Fig. 1. Fuktighetens fördelning i takplattorna.
Den nya svenska taktypen — bestående av
enbart armerade lättbetongplattor — förenar i ett
element såväl den bärande som den isolerande
delen. Med hänsyn till fuktigheten har den samma
egenskaper som den ovan beskrivna invändiga
isoleringen men ej dess nackdelar, och de gångna
årens erfarenheter ha beskräftat dess lämplighet.
För att närmare undersöka dess funktion i
praktiken utfördes under den kalla vintern 1941—42
vid Siporexfabriken i Södertälje en del
provningar, som gåvo intressanta resultat.
Fabrikens olika tak, i lutning 1 : 50, bestå av
10 cm tjocka armerade plattor av siporex y = 0,65.
täckta med två lag papp. Taken lades vintern
1939—40. De olika lokalerna, nedan närmare
beskrivna, representera vitt skilda
fuktighetsförhållanden. I varje rum bestämdes luftfuktigheten
och temperaturen uppe vid taket morgon och
kväll under månaderna januari—april. Såväl
fuktighet som temperatur voro i allmänhet något
högre på kvällen. I mitten av april, då
fuktigheten hos plattorna kunde väntas ha nått
maximum, utsågades provprismor ur taken. Varje
prisma uppdelades i fyra delprismor, för vilka
sedan fukthalten bestämdes. På detta sätt kunde
fukthaltens variation i takplattan fastslås för
varje lokal, såsom framgår av fig. 1.
Följande temperaturer och relativa
luftfuktig-heter noterades under perioden 1 januari—
15 april 1942:
Rum A. Laboratorielokal, takplattorna
undertill "filtade" med 2 mm cementbruk och
kalk-färgade. Fuktigheten har som synes varit mycket
varierande, beroende på skiftande arbete i
lokalen, men höll sig i allmänhet vid de lägre
värdena. De högre fuktigheterna ha varit kortvariga.
Takplattorna höllo praktiskt taget konstant endast
1,5 vol-% fukt. Filtningen har försvårat
vattenångans diffusion.
Rum B. Silotorn, plattorna undertill
obehandlade. Den varma och fuktiga luften från rum C
har tillträde till tornet, och dessutom finnas andra
värmekällor, vilket förklarar de höga
temperaturerna. En tydlig anhopning av fuktighet har ägt
rum i plattans övre hälft, i den undre är
fuktigheten obetydlig, endast 2—3 vol-%.
Rum C. Gjuthall, plattorna undertill
kalk-färgade. I detta rum har konstant hög
temperatur och stor fuktighet rått. Fuktighetskurvan
ligger, som kunde förväntas, något högre än
B-kurvan och ansluter väl till denna. Observera
att fukthalten, trots hög temperatur och
luftfuktighet, maximalt ligger under 10 vol- %. I detta
tak uttogs prov redan senvintern 1940—41 med
praktiskt taget samma resultat. Kalkfärgningen
synes ej ha påverkat diffusionen.
Rum D. Sågrum, plattorna undertill
obehandlade. I detta rum tillsågas dagligen provkuber
med hjälp av en vattenkyld stensåg. Luften
blir praktiskt taget mättad med fuktighet, och
vattenångan har kondenserat på takets
undersida. Som synes får fuktighetskurvan ett helt
annat utseende; plattan håller praktiskt taget
konstant 25 vol-% vatten. I resterande hålrum,
omkring 50 vol-% makroskopiska celler, har
vattnet ej förmått undantränga den innestängda
luften.
Av resultaten, särskilt från rum C och D, kunna
intressanta slutsatser dras. Den markerade
olikheten i fuktighetsabsorption hos plattorna i dessa
båda rum måste bero därpå, att i fallet C
kondensering ej förekommit på plattans undersida,
utan daggpunkten har hela tiden legat inuti
plattan. En närmare undersökning visar, att den dock
kunnat ligga endast någon centimeter från
undersidan. Härav kan man dra den slutsatsen, att
transporten av vattenånga mot "kalla våggen"
genom diffusion går ytterst långsamt, trots
sipo-rexens stora porositet. Detta bekräftar den
tidigare praktiska erfarenheten, att
vattenabsorptio-nen även vid stor luftfuktighet håller sig inom en
Månad Yttertemp. °C Rum A Rum B Rum C Rum D
min. medel temp. °C r. fukt % temp. °C r. fukt % temp. °C r. fukt % temp. °C r. fukt %
Januari ....... — 29 — 12 12—20 30—50 20—24 55—65 18—22 65—75 10—20 75—85
Februari ...... — 29 — 13 18—22 30—70 22—26 55—65 20—24 70—80 14—20 85—95
Mars ........ — 27 — 8 18—22 40—80 22—28 55—65 22—26 60—70 16—24 85—95
April, 1—15 .. — 23 0 22—26 40—60 28—34 50—60 26—30 50—60 20—30 80—90
24 april 1943
V 105
