Teknisk. Tidskrift

På denna släta yta överfördes med tunt
rit-papper i modellens skala utförda konturer och
nivåkurvor, markerade i olika färger. Utmed
dessa kurvor nedtrycktes spik i samma färg som
resp. kurva, fig. 1. Spikhuvudenas överkant
beräknades ligga 2 mm under färdig botten. I
anslutning till dessa spikmallar göts ovan nämnda
massa upp till ca 1,0 cm under spikhuvudena.
Denna sista centimeter göts av gips med
treetong-spån, fig. 2. Valet av gips i överytan visade sig
under försökens gång icke vara lyckligt. Bättre
hade troligen varit att välja ett tunnare överskikt
(ca 0,5 cm) utfört av fin sjösand och cement. En
så utförd yta hade säkerligen icke blivit hal och
hade ändock varit lätt att komplettera i olika
avseenden. Modellstyckena för olika pirar,
vågbrytare och dylikt utfördes först i gips med nog-

grann utformning efter sitt läge i modellen. Dessa
gipsmodeller voro emellertid ömtåliga för stötar
och svåra att anpassa, så att icke sjöhävningen
kunde komma fram mellan modellstycket och
bottnen. Vågbrytarna o.d. modellerades därför
som trälådor med bottnar av väv. Lådorna
fylldes med fin sjösand. Dessa modellstycken
möjliggjorde icke endast en noggrann tätning mot
bottnen utan flyttning av modellstyckena
oberoende av exakt tillpassning mot modellbottnen.

Olika sätt försöktes för vågornas framställning.
Vi stannade för en konstruktion med en planka,
som rörde sig upp och ned kring en axel i ena
långsidan. Rörelsen kunde justeras beträffande
hastighet och storlek. Vågmaskinen, fig. 4, drevs
av en elmotor för 1 400 r/m som kunde växlas ned
till 67 r/m.

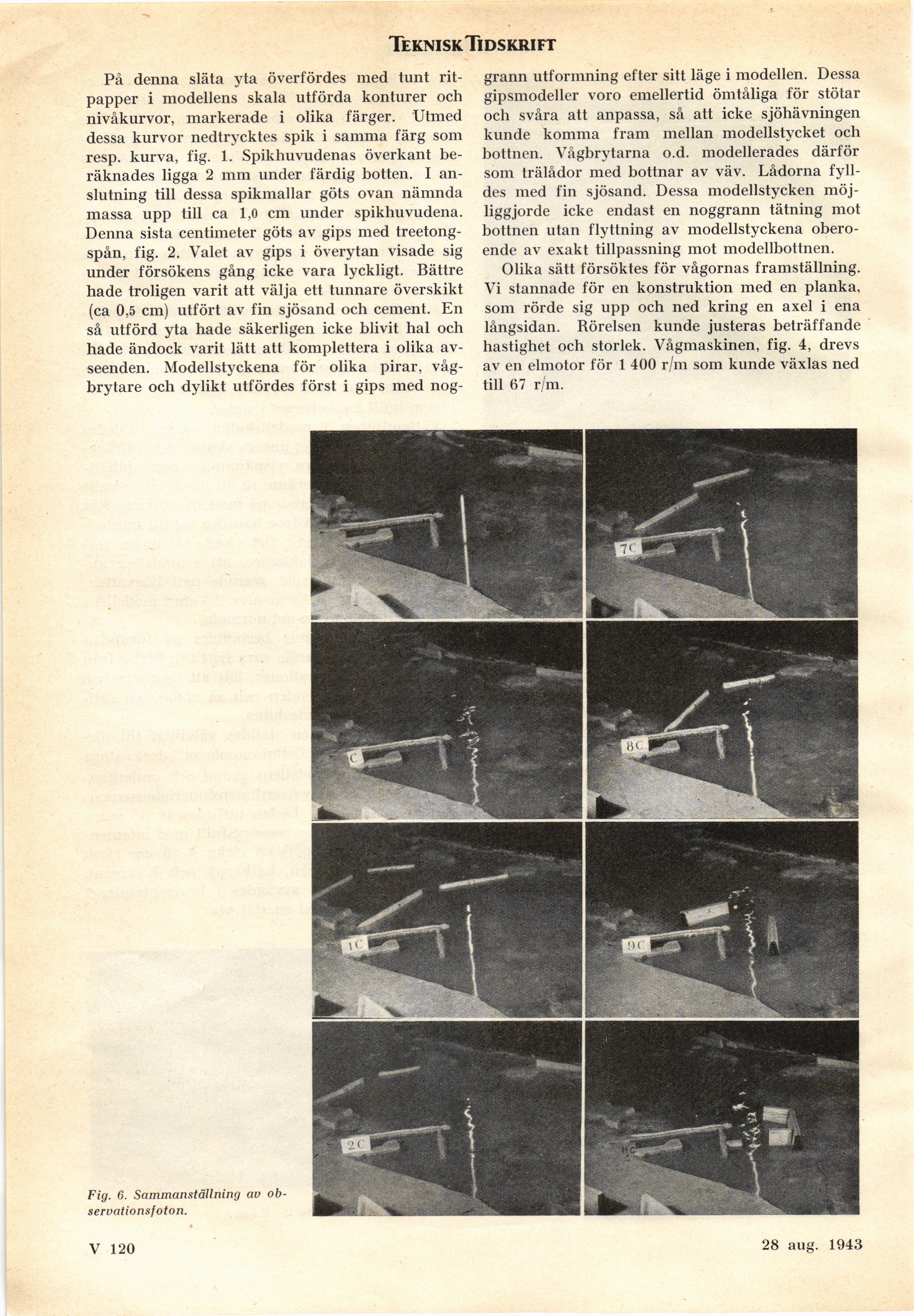

Fig. 6. Sammanställning av
observationsfoton.

V 120
