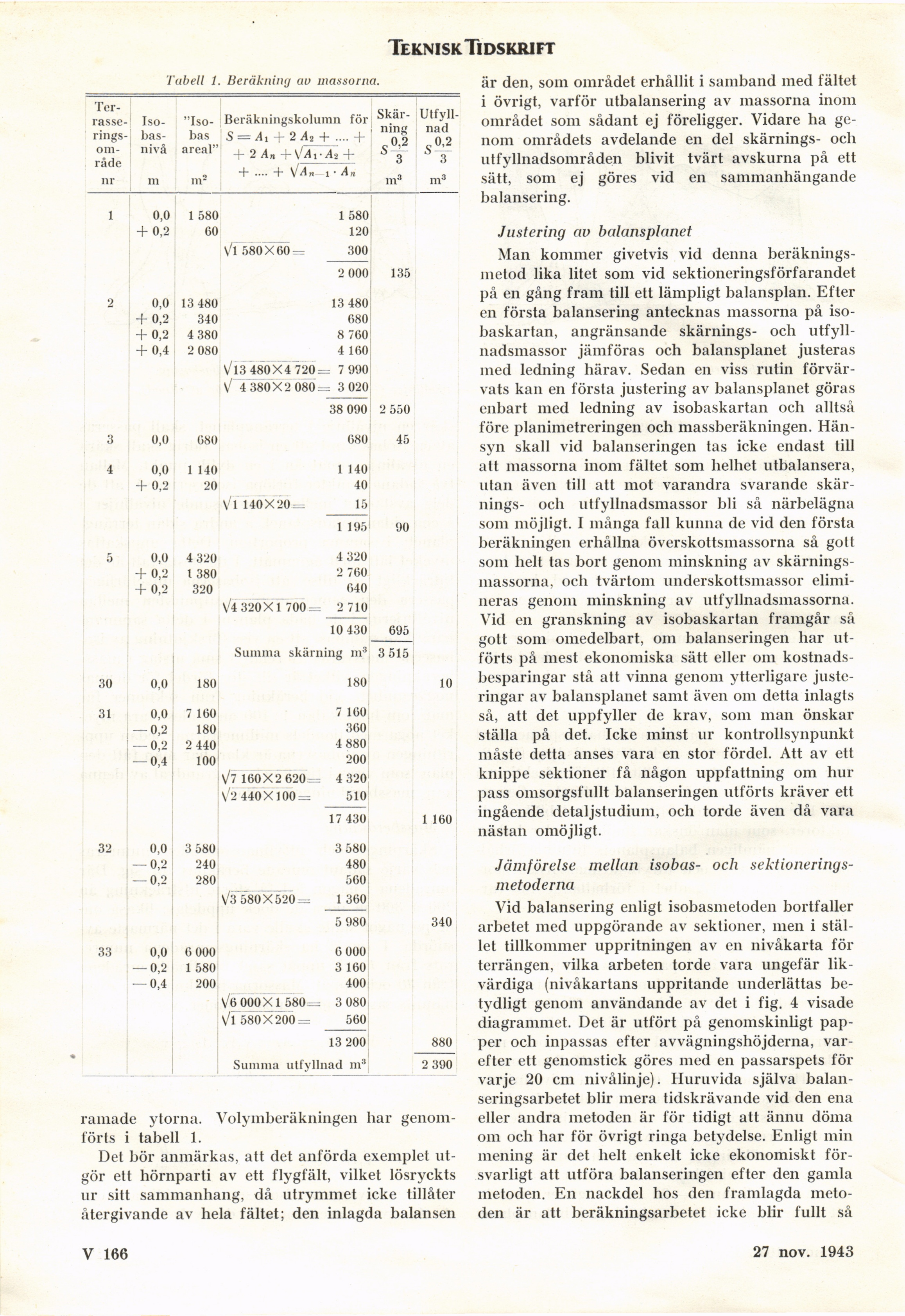

Teknisk. Tidskrift
Tabell 1. Beräkning av massorna.
[-Terra-]
{+Ter- ra+} s
se-rings-område nr [-Isobasnivå-] {+Iso- bas- nivå+} m [-"Isobas-] {+"Iso- bas+} areal’ m2 Beräkningskolumn för S = ^4i + 2 Ai + .... + + 2 4, +V’iii-i4s + + .... + \J~A„ , • An [-Skärning-] {+Skär- ning+} m3 [-Utfyllnad-] {+Utfyll- nad+} m3
1 0,0 1 580 1 580
+ 0,2 60 120
V’l 580 X60 = 300
2 000 135
2 0,0 13 480 13 480
+ 0,2 340 680
+ 0,2 4 380 8 760
+ 0,4 2 080 4 160
V/l3 480X4 720 = 7 990
V 4 380X2 080 = 3 020
38 090 2 550
3 0,0 680 680 45
4 0,0 1 140 1 140
+ 0,2 20 40
W 140X20 = 15
1 195 90
5 0,0 4 320 4 320
+ 0,2 l 380 2 760
+ 0,2 320 640
^4 320X1 700 = 2 710
10 430 695
Summa skärning m3 3 515
30 0,0 180 180 10
31 0,0 7 160 7 160
— 0,2 180 360
— 0,2 2 440 4 880
— 0,4 100 200
\ll 160X2 620 4 320
\-’2 440X100 = 510
17 430 1 160
32 0,0 3 580 3 580
— 0,2 240 480
— 0,2 280 560
V3 580X520 = 1 360
5 980 340
33 0,0 6 000 6 000
— 0,2 1 580 3 160
— 0,4 200 400
V6 000 XI 580 = 3 080
Vi 580X200 = 560
13 200 880
Summa utfyll nad m3 2 390
ramade ytorna. Volymberäkningen har
genomförts i tabell 1.
Det bör anmärkas, att det anförda exemplet
utgör ett hörnparti av ett flygfält, vilket lösryckts
ur sitt sammanhang, då utrymmet icke tillåter
återgivande av hela fältet; den inlagda balansen
är den, som området erhållit i samband med fältet
i övrigt, varför utbalansering av massorna inom
området som sådant ej föreligger. Vidare ha
genom områdets avdelande en del skärnings- och
utfyllnadsområden blivit tvärt avskurna på ett
sätt, som ej göres vid en sammanhängande
balansering.
Justering av balansplanet
Man kommer givetvis vid denna
beräkningsmetod lika litet som vid sektioneringsförfarandet
på en gång fram till ett lämpligt balansplan. Efter
en första balansering antecknas massorna på
iso-baskartan, angränsande skärnings- och
utfyll-nadsmassor jämföras och balansplanet justeras
med ledning härav. Sedan en viss rutin
förvärvats kan en första justering av balansplanet göras
enbart med ledning av isobaskartan och alltså
före planimetreringen och massberäkningen.
Hänsyn skall vid balanseringen tas icke endast till
att massorna inom fältet som helhet utbalansera,
utan även till att mot varandra svarande
skärnings- och utfyllnadsmassor bli så närbelägna
som möjligt. I många fall kunna de vid den första
beräkningen erhållna överskottsmassorna så gol t
som belt tas bort genom minskning av
skärningsmassorna, och tvärtom underskottsmassor
elimineras genom minskning av utfyllnadsmassorna.
Vid en granskning av isobaskartan framgår så
gott som omedelbart, 0111 balanseringen liar
utförts på mest ekonomiska sätt eller om
kostnadsbesparingar stå att vinna genom ytterligare
justeringar av balansplanet samt även 0111 detta inlagts
så, att det uppfyller de krav, som man önskar
ställa på det. Icke minst ur kontrollsynpunkt
måste detta anses vara en stor fördel. Att av ett
knippe sektioner få någon uppfattning om hur
pass omsorgsfullt balanseringen utförts kräver ett
ingående detaljstudium, och torde även då vara
nästan omöjligt.
Jämförelse mellan isobas- ocli sektionerings-
metoderna
Vid balansering enligt isobasmetoden bortfaller
arbetet med uppgörande av sektioner, men i
stället tillkommer uppritningen av en nivåkarta för
terrängen, vilka arbeten torde vara ungefär
likvärdiga (nivåkartans uppritande underlättas
betydligt genom användande av det i fig. 4 visade
diagrammet. Det är utfört på genomskinligt
papper och inpassas efter avvägningshöjderna,
varefter ett genomstick göres med en passarspets för
varje 20 cm nivålinje). Huruvida själva
balan-seringsarbetet blir mera tidskrävande vid den ena
eller andra metoden är för tidigt att ännu döma
om och har för övrigt ringa betydelse. Enligt min
mening är det belt enkelt icke ekonomiskt
försvarligt att utföra balanseringen efter den gamla
metoden. En nackdel hos den framlagda
metoden är att beräkningsarbetet icke blir fullt så
V 166
25 sept. 1943
