482
TEKNIS K TIDSKRIFT

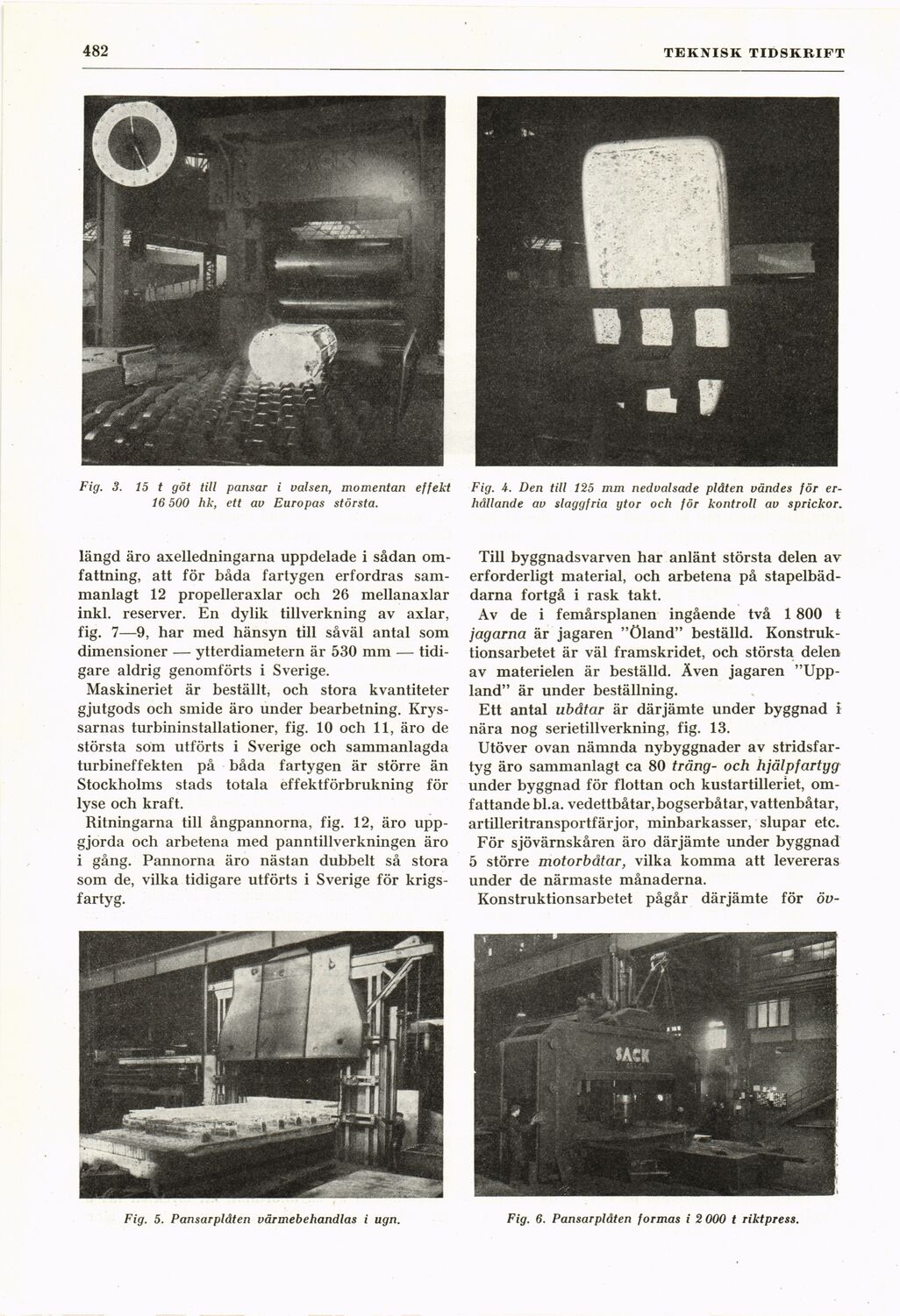

Fig. 3. 15 t göt till pansar i valsen, momentan effekt
16 500 hk, ett av Europas största.
längd äro axelledningarna uppdelade i sådan
omfattning, att för båda fartygen erfordras
sammanlagt 12 propelleraxlar och 26 mellanaxlar
inkl. reserver. En dylik tillverkning av axlar,
fig. 7—9, har med hänsyn till såväl antal som
dimensioner — ytterdiametern är 530 mm —
tidigare aldrig genomförts i Sverige.
Maskineriet är beställt, och stora kvantiteter
gjutgods och smide äro under bearbetning.
Kryssarnas turbininstallationer, fig. 10 och 11, äro de
största som utförts i Sverige och sammanlagda
turbineffekten på båda fartygen är större än
Stockholms stads totala effektförbrukning för
lyse och kraft.
Ritningarna till ångpannorna, fig. 12, äro
uppgjorda och arbetena med panntillverkningen äro
i gång. Pannorna äro nästan dubbelt så stora
som de, vilka tidigare utförts i Sverige för
krigsfartyg.
Fig. 4. Den till 125 mm nedvalsade plåten vändes för
erhållande av slaggfria ytor och för kontroll av sprickor.
Till byggnadsvarven har anlänt största delen av
erforderligt material, och arbetena på
stapelbäddarna fortgå i rask takt.
Av de i femårsplanen ingående två 1 800 t
jagarna är jagaren "Öland" beställd.
Konstruktionsarbetet är väl framskridet, och största delen
av materielen är beställd. Även jagaren
"Uppland" är under beställning.
Ett antal ubåtar är därjämte under byggnad i
nära nog serietillverkning, fig. 13.
Utöver ovan nämnda nybyggnader av
stridsfartyg äro sammanlagt ca 80 trång- och hjälpfartyg
under byggnad för flottan och kustartilleriet,
omfattande bl.a. vedettbåtar, bogserbåtar, vattenbåtar,
artilleritransportfärjor, minbarkasser, slupar etc.
För sjövärnskåren äro därjämte under byggnad
5 större motorbåtar, vilka komma att levereras
under de närmaste månaderna.
Konstruktionsarbetet pågår därjämte för öv-
Fig. 6. Pansarplåten formas i 2 000 t riktpress.
Fig. 5. Pansarplåten värmebehandlas i ugn.
