620
TEKNISK TIDSKRIFT

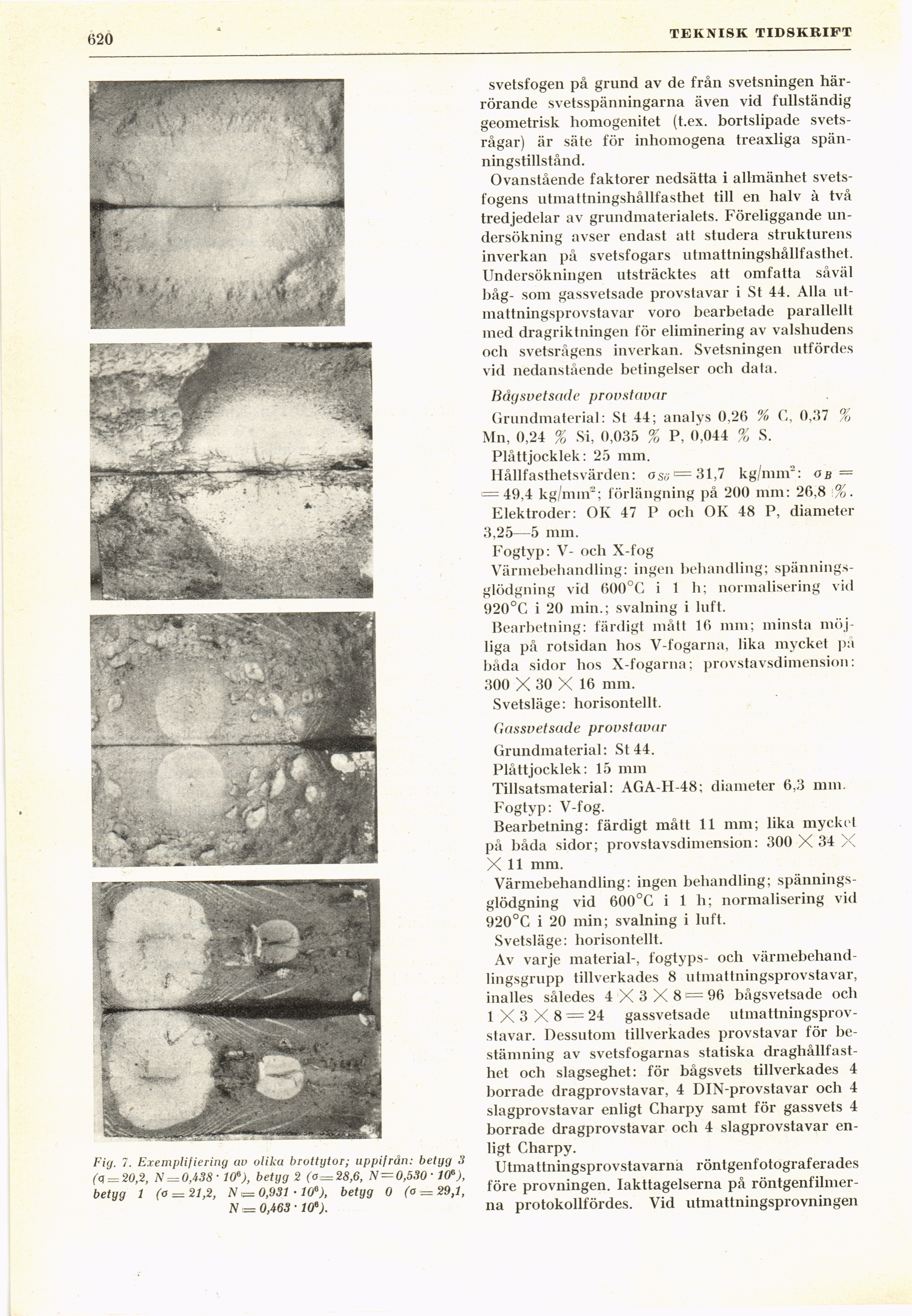

Fig. 7. Exemplifiering av olika brottytor; uppifrån: betyg 3
(q = 20,2, N = 0,438 ■ 10*), betyg 2 (o = 28,6, N ~ 0,530 ’ JO6),
betyg 1 (o = 21,2, N 0,931 • 106), betyg 0 (a = 29,1,
N .= 0,463 • 106).
svetsfogen på grund av de från svetsningen
härrörande svetsspänningarna även vid fullständig
geometrisk homogenitet (t.ex. bortslipade
svets-rågar) är säte för inhomogena treaxliga
spänningstillstånd.
Ovanstående faktorer nedsätta i allmänhet
svets-fogens utmattningshållfasthet till en halv à två
tredjedelar av grundmaterialets. Föreliggande
undersökning avser endast att studera strukturens
inverkan på svetsfogars utmattningshållfasthet.
Undersökningen utsträcktes att omfatta såväl
båg- som gassvetsade provstavar i St 44. Alla
ut-mattningsprovstavar voro bearbetade parallellt
med dragrik t ningen för eliminering av valshudens
och svetsrågens inverkan. Svetsningen utfördes
vid nedanstående betingelser och data.
Bågsvetscide provstavar
Grundmaterial: St 44; analys 0,26 % G, 0,37 %
Mn, 0,24 % Si, 0,035 % P, 0,044 % S.
Plåttjocklek: 25 mm.
Hållfasthetsvärden: ös6i=31,7 kg/mm2: ob =
!= 49,4 kg/mnr; förlängning på 200 mm: 26,8 \%.
Elektroder: OK 47 P och OK 48 P, diameter
3,25—5 mm.
Fogtyp: V- och X-fog
Värmebehandling: ingen behandling;
spänningsglödgning vid 600°G il h; normalisering vid
920°C i 20 min.; svalning i luft.
Bearbetning: färdigt mått 16 mm; minsta
möjliga på rotsidan hos V-fogarna, lika mycket på
båda sidor hos X-fogarna; provstavsdimension:
300 X 30 X 16 mm.
Svetsläge: horisontellt.
Gassvetsade provstavar
Grundmaterial: St 44.
Plåttjocklek: 15 mm
Tillsatsmaterial: AGA-H 48; diameter 6,3 mm.
Fogtyp: V-fog.
Bearbetning: färdigt mått 11 mm; lika mycke t
på båda sidor; provstavsdimension: 300 X 34 X
X 11 mm.
Värmebehandling: ingen behandling;
spänningsglödgning vid 600°C i 1 h; normalisering vid
920°C i 20 min; svalning i luft.
Svetsläge: horisontellt.
Av varje material-, fogtyps- och
värmebehandlingsgrupp tillverkades 8 utmattningsprovstavar,
inalles således 4 X 3 X 8 96 bågsvetsade och
1 X 3 X 8 = 24 gassvetsade
utmattningsprovstavar. Dessutom tillverkades provstavar för
bestämning av svetsfogarnas statiska
draghållfasthet och slagseghet: för bågsvets tillverkades 4
borrade dragprovstavar, 4 DIN-provstavar och 4
slagprovstavar enligt Charpy samt för gassvets 4
borrade dragprovstavar och 4 slagprovstavar
enligt Charpy.
Utmattningsprovstavarna röntgenfotograferades
före provningen. Iakttagelserna på
röntgenfilmer-na protokollfördes. Vid utmattningsprovningen
