13 maj 19U
621
Tabell 2. Betygsättning av utmattningsbrottytorna.
Betyg Primära brottorsakens form Primära brottorsakens läge i brottytan
3 punktformig på periferin av brottytan
2 yt- eller linjeformig på periferin av brottytan
1 punktformig inuti brottytan
0 yt- eller linjeformig inuti brottytan
valdes minimipåkänningen så nära noll som
möjligt. Utmattningsbrottytorna granskades efter
provningen och betygsattes enligt den skala, som
framgår av tabell 2.

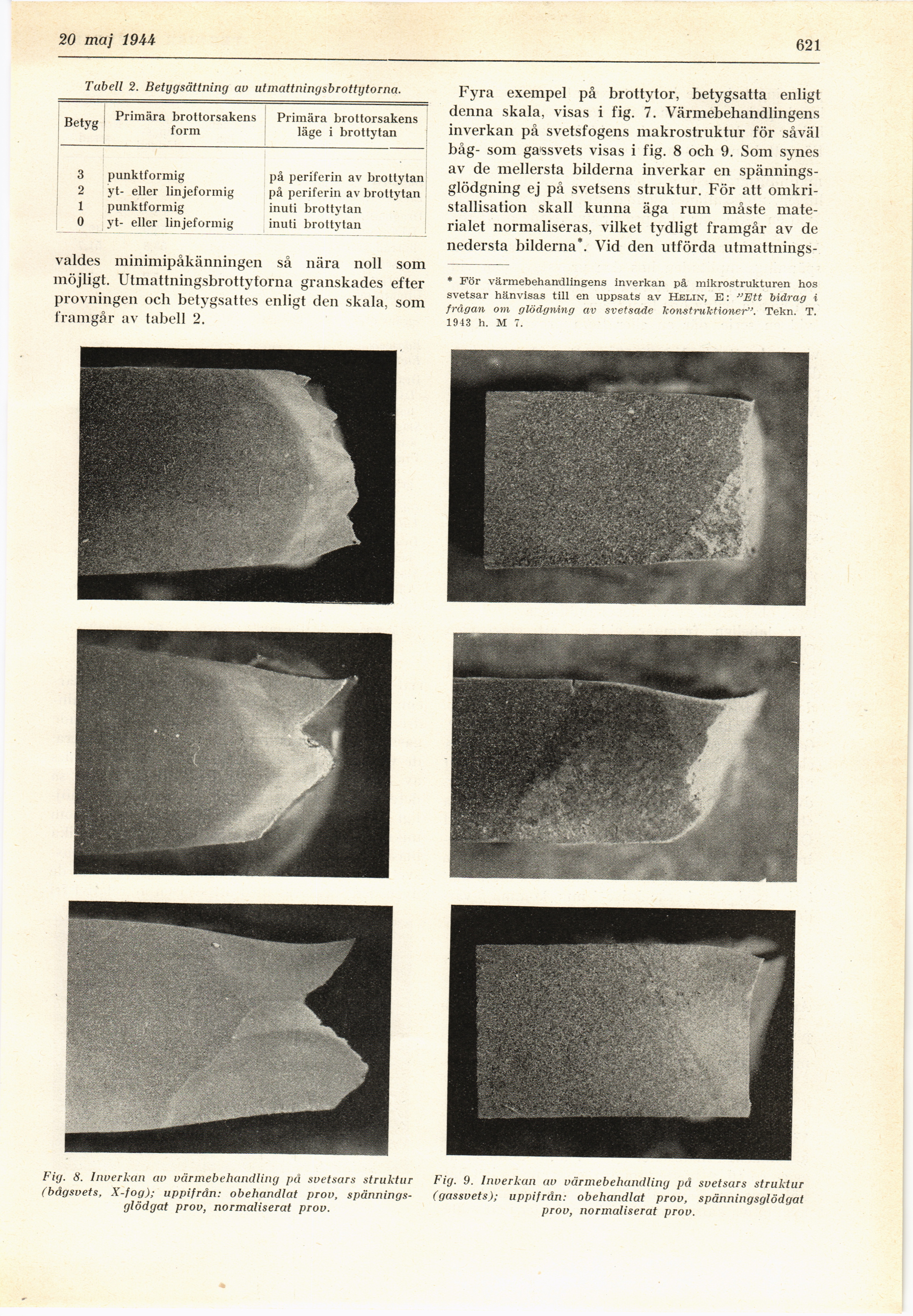

Fig. 8. Inverkan av värmebehandling på svetsars struktur
(bågsvets, X-fog); uppifrån: obehandlat prov,
spännings-glödgat prov, normaliserat prov.
Fyra exempel på brottytor, betygsatta enligt
denna skala, visas i fig. 7. Värmebehandlingens
inverkan på svetsfogens makrostruktur för såväl
båg- som gassvets visas i fig. 8 och 9. Som synes
av de mellersta bilderna inverkar en
spänningsglödgning ej på svetsens struktur. För att
omkri-stallisation skall kunna äga rum måste
materialet normaliseras, vilket tydligt framgår av de
nedersta bilderna*. Vid den utförda utmattnings-
* För värmebehandlingens inverkan på mikrostrukturen hos
svetsar hänvisas till en uppsats av Helin, E: "Ett bidrag i
frågan om glödgning av svetsade konstruktioner". Tekn. T.
1943 h. M 7.
Fig. 9. Inverkan av värmebehandling på svetsars struktur
(gassvets); uppifrån: obehandlat prov, spänningsglödgat
prov, normaliserat prov.
