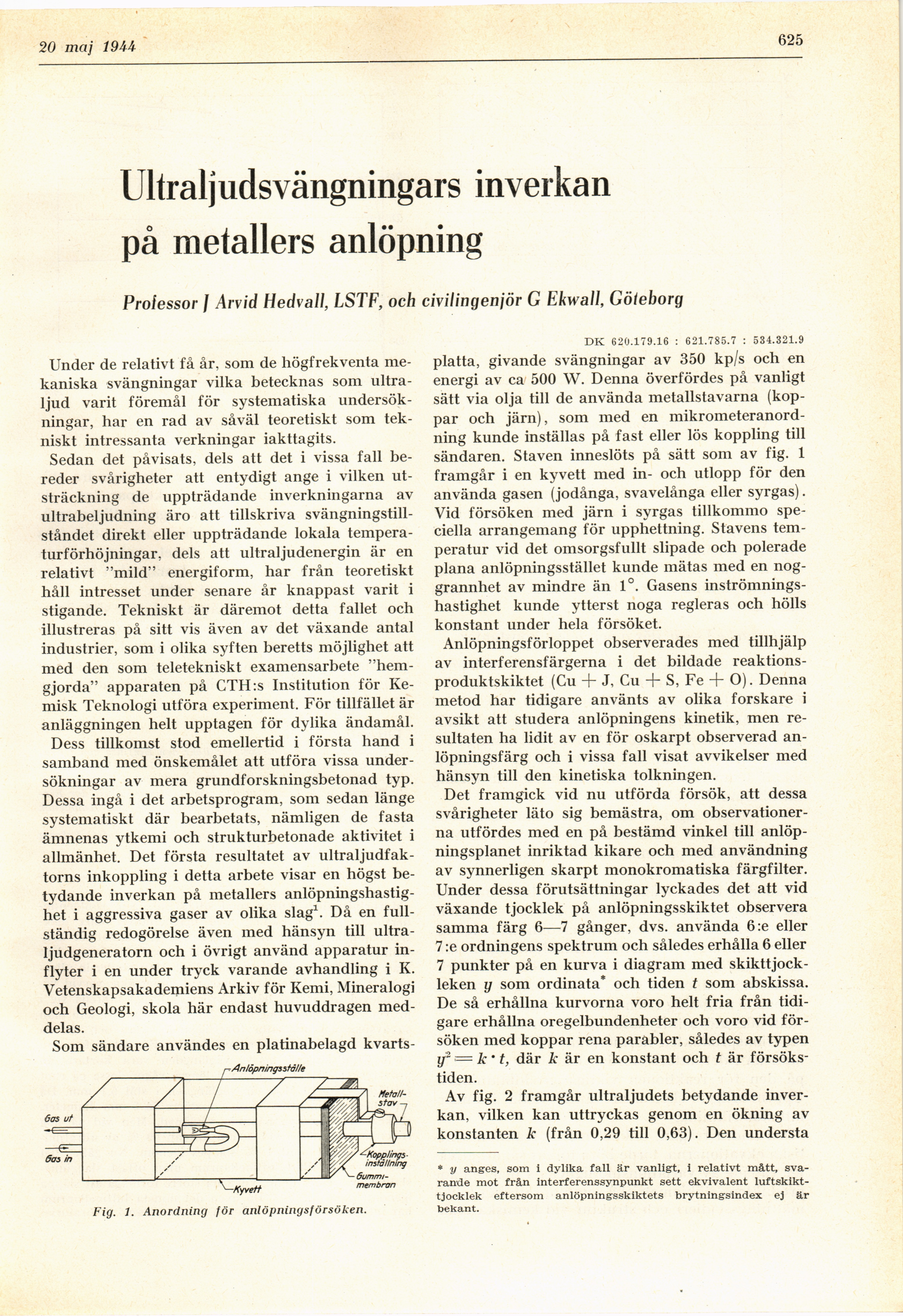

13 maj 19U
625
Ultraljudsvängningars inverkan
på metallers anlöpning
Professor / Arvid Hedvall, LSTF, och civilingenjör G Ekwall, Göteborg
Under de relativt få år, som de högfrekventa
mekaniska svängningar vilka betecknas som
ultraljud varit föremål för systematiska
undersökningar, har en rad av såväl teoretiskt som
tekniskt intressanta verkningar iakttagits.
Sedan det påvisats, dels att det i vissa fall
bereder svårigheter att entydigt ånge i vilken
utsträckning de uppträdande inverkningarna av
ultrabeljudning äro att tillskriva
svängningstillståndet direkt eller uppträdande lokala
temperaturförhöjningar, dels att ultraljudenergin är en
relativt "mild" energiform, har från teoretiskt
håll intresset under senare år knappast varit i
stigande. Tekniskt är däremot detta fallet och
illustreras på sitt vis även av det växande antal
industrier, som i olika syften beretts möjlighet att
med den som teletekniskt examensarbete
"hemgjorda" apparaten på CTH:s Institution för
Kemisk Teknologi utföra experiment. För tillfället är
anläggningen helt upptagen för dylika ändamål.
Dess tillkomst stod emellertid i första hand i
samband med önskemålet att utföra vissa
undersökningar av mera grundforskningsbetonad typ.
Dessa ingå i det arbetsprogram, som sedan länge
systematiskt där bearbetats, nämligen de fasta
ämnenas ytkemi och strukturbetonade aktivitet i
allmänhet. Det första resultatet av
ultraljudfaktorns inkoppling i detta arbete visar en högst
betydande inverkan på metallers
anlöpningshastig-het i aggressiva gaser av olika slag1. Då en
fullständig redogörelse även med hänsyn till
ultraljudgeneratorn och i övrigt använd apparatur
inflyter i en under tryck varande avhandling i K.
Vetenskapsakademiens Arkiv för Kemi, Mineralogi
och Geologi, skola här endast huvuddragen
meddelas.
Som sändare användes en platinabelagd kvarts-
Anlöpningsstàlle
Gas uf
DK 620.179.16 : 621.785.7 : 534.321.9
platta, givande svängningar av 350 kp/s och en
energi av ca 500 W. Denna överfördes på vanligt
sätt via olja till de använda metallstavarna
(koppar och järn), som med en
mikrometeranordning kunde inställas på fast eller lös koppling till
sändaren. Staven inneslöts på sätt som av fig. 1
framgår i en kyvett med in- och utlopp för den
använda gasen (jodånga, svavelånga eller syrgas).
Vid försöken med järn i syrgas tillkommo
speciella arrangemang för upphettning. Stavens
temperatur vid det omsorgsfullt slipade och polerade
plana anlöpningsstället kunde mätas med en
noggrannhet av mindre än 1°. Gasens
inströmningshastighet kunde ytterst noga regleras och hölls
konstant under hela försöket.
Anlöpningsförloppet observerades med tillhjälp
av interferensfärgerna i det bildade
reaktionsproduktskiktet (Cu + J, Cu + S, Fe + O). Denna
metod har tidigare använts av olika forskare i
avsikt att studera anlöpningens kinetik, men
resultaten ha lidit av en för oskarpt observerad
an-löpningsfärg och i vissa fall visat avvikelser med
hänsyn till den kinetiska tolkningen.
Det framgick vid nu utförda försök, att dessa
svårigheter läto sig bemästra, om
observationerna utfördes med en på bestämd vinkel till
anlöp-ningsplanet inriktad kikare och med användning
av synnerligen skarpt monokromatiska färgfilter.
Under dessa förutsättningar lyckades det att vid
växande tjocklek på anlöpningsskiktet observera
samma färg 6—7 gånger, dvs. använda 6:e eller
7 :e ordningens spektrum och således erhålla 6 eller
7 punkter på en kurva i diagram med
skikttjockleken y som ordinata* och tiden t som abskissa.
De så erhållna kurvorna voro helt fria från
tidigare erhållna oregelbundenheter och voro vid
försöken med koppar rena parabler, således av typen
y2 = k’ t, där k är en konstant och t är
försökstiden.
Av fig. 2 framgår ultraljudets betydande
inverkan, vilken kan uttryckas genom en ökning av
konstanten k (från 0,29 till 0,63). Den understa
-Kyvett
Fig. 1. Anordning för anlöpningsförsöken.
inställning
[-6ummi-membran-]
{+6ummi-
membran+}
* y anges, som i dylika fall är vanligt, i relativt mått,
svarande mot från interferenssynpunkt sett ekvivalent
luftskikt-tjocklek eftersom anlöpning-sskiktets brytningsindex ej är
bekant.
