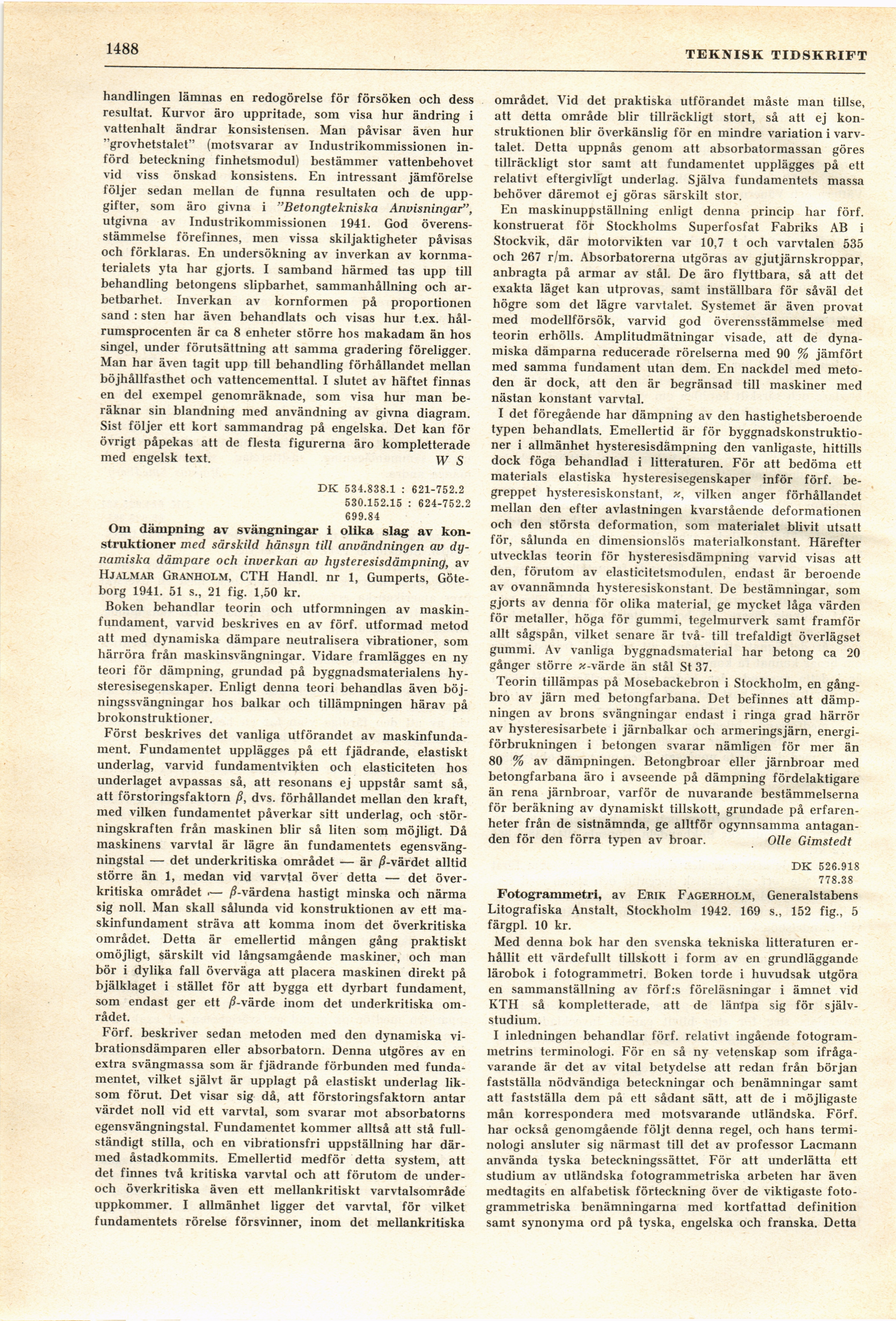

Full resolution (JPEG) - On this page / på denna sida - H. 51. 23 december 1944 - Undersökningar rörande konsistens hos betong, av W S - Om dämpning av svängningar i olika slag av konstruktioner, av Olle Glimstedt - Fotogrammetri, av Gunnar Larsson
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
1488
■ TEKNISK TIDSKRIFT
handlingen lämnas en redogörelse för försöken och dess
resultat. Kurvor äro uppritade, som visa hur ändring i
vattenhalt ändrar konsistensen. Man påvisar även hur
"grovhetstalet" (motsvarar av Industrikommissionen
införd beteckning finhetsmodul) bestämmer vattenbehovet
vid viss önskad konsistens. En intressant jämförelse
följer sedan mellan de funna resultaten och de
uppgifter, som äro givna i "Betongtekniska Anvisningar",
utgivna av Industrikommissionen 1941. God
överensstämmelse förefinnes, men vissa skiljaktigheter påvisas
och förklaras. En undersökning av inverkan av
kornmaterialets yta har gjorts. I samband härmed tas upp till
behandling betongens slipbarhet, sammanhållning och
ar-betbarhet. Inverkan av kornformen på proportionen
sand : sten har även behandlats och visas hur t.ex.
hål-rumsprocenten är ca 8 enheter större hos makadam än hos
singel, under förutsättning att samma gradering föreligger.
Man har även tagit upp till behandling förhållandet mellan
böjhållfasthet och vattencementtal. I slutet av häftet finnas
en del exempel genomräknade, som visa hur man
beräknar sin blandning med användning av givna diagram.
Sist följer ett kort sammandrag på engelska. Det kan för
övrigt påpekas att de flesta figurerna äro kompletterade
med engelsk text. W S
DK 534.838.1 : 621-752.2
530.152.15 : 624-752.2
699.84
Om dämpning av svängningar i olika slag av
konstruktioner med särskild hänsyn till användningen av
dynamiska dämpare och inverkan av hysteresisdämpning, av
Hjalmar Granholm, CTH Handl. nr 1, Gumperts,
Göteborg 1941. 51 s., 21 fig. 1,50 kr.
Boken behandlar teorin och utformningen av
maskin-fundament, varvid beskrives en av förf. utformad metod
att med dynamiska dämpare neutralisera vibrationer, som
härröra från maskinsvängningar. Vidare framlägges en ny
teori för dämpning, grundad på byggnadsmaterialens
hy-steresisegenskaper. Enligt denna teori behandlas även
böjningssvängningar hos balkar och tillämpningen härav på
brokonstruktioner.
Först beskrives det vanliga utförandet av
maskinfunda-ment. Fundamentet upplägges på ett fjädrande, elastiskt
underlag, varvid fundamentvikien och elasticiteten hos
underlaget avpassas så, att resonans ej uppstår samt så,
att förstoringsfaktorn ß, dvs. förhållandet mellan den kraft,
med vilken fundamentet påverkar sitt underlag, och
störningskraften från maskinen blir så liten som möjligt. Då
maskinens varvtal är lägre än fundamentets
egensvängningstal — det underkritiska området — är /?-värdet alltid
större än 1, medan vid varvtal över detta — det
överkritiska området .— /^-värdena hastigt minska och närma
sig noll. Man skall sålunda vid konstruktionen av ett
ma-skinfundament sträva att komma inom det överkritiska
området. Detta är emellertid mången gång praktiskt
omöjligt, särskilt vid långsamgående maskiner, och man
bör i dylika fall överväga att placera maskinen direkt på
bjälklaget i stället för att bygga ett dyrbart fundament,
som endast ger ett /?-värde inom det underkritiska
området.
Förf. beskriver sedan metoden med den dynamiska
vibrationsdämparen eller absorbatorn. Denna utgöres av en
extra svängmassa som är fjädrande förbunden med
funda^-mentet, vilket självt är upplagt på elastiskt underlag
liksom förut. Det visar sig då, att förstoringsfaktorn antar
värdet noll vid ett varvtal, som svarar mot absorbatorns
egensvängningstal. Fundamentet kommer alltså att stå
fullständigt stilla, och en vibrationsfri uppställning har
därmed åstadkommits. Emellertid medför detta system, att
det finnes två kritiska varvtal och att förutom de
under-och överkritiska även ett mellankritiskt varvtalsområde
uppkommer. I allmänhet ligger det varvtal, för vilket
fundamentets rörelse försvinner, inom det mellankritiska
området. Vid det praktiska utförandet måste man tillse,
att detta område blir tillräckligt stort, så att ej
konstruktionen blir överkänslig för en mindre variation i
varvtalet. Detta uppnås genom att absorbatormassan göres
tillräckligt stor samt att fundamentet upplägges på ett
relativt eftergivligt underlag. Själva fundamentets massa
behöver däremot ej göras särskilt stor.
En maskinuppställning enligt denna princip har förf.
konstruerat för Stockholms Superfosfat Fabriks AB i
Stockvik, där motorvikten var 10,7 t och varvtalen 535
och 267 r/m. Absorbatorerna utgöras av gjutjärnskroppar,
anbragta på armar av stål. De äro flyttbara, så att det
exakta läget kan utprovas, samt inställbara för såväl det
högre som det lägre varvtalet. Systemet är även provat
med modellförsök, varvid god överensstämmelse med
teorin erhölls. Amplitudmätningar visade, att de
dynamiska dämparna reducerade rörelserna med 90 % jämfört
med samma fundament utan dem. En nackdel med
metoden är dock, att den är begränsad till maskiner med
nästan konstant varvtal.
I det föregående har dämpning av den hastighetsberoende
typen behandlats. Emellertid är för
byggnadskonstruktioner i allmänhet hysteresisdämpning den vanligaste, hittills
dock föga behandlad i litteraturen. För att bedöma ett
materials elastiska hysteresisegenskaper inför förf.
begreppet hysteresiskonstant, x, vilken anger förhållandet
mellan den efter avlastningen kvarstående deformationen
och den största deformation, som materialet blivit utsatt
för, sålunda en dimensionslös materialkonstant. Härefter
utvecklas teorin för hysteresisdämpning varvid visas att
den, förutom av elasticitetsmodulen, endast är beroende
av ovannämnda hysteresiskonstant. De bestämningar, som
gjorts av denna för olika material, ge mycket låga värden
för metaller, höga för gummi, tegelmurverk samt framför
allt sågspån, vilket senare är två- till trefaldigt överlägset
gummi. Av vanliga byggnadsmaterial har betong ca 20
gånger större «-värde än stål St 37.
Teorin tillämpas på Mosebackebron i Stockholm, en
gångbro av järn med betongfarbana. Det befinnes att
dämpningen av brons svängningar endast i ringa grad härrör
av hysteresisarbete i järnbalkar och armeringsjärn,
energiförbrukningen i betongen svarar nämligen för mer än
80 % av dämpningen. Betongbroar eller järnbroar med
betongfarbana äro i avseende på dämpning fördelaktigare
än rena järnbroar, varför de nuvarande bestämmelserna
för beräkning av dynamiskt tillskott, grundade på
erfarenheter från de sistnämnda, ge alltför ogynnsamma
antaganden för den förra typen av broar. Olle Gimstedt
DK 526.918
778.38
Fotogrammetri, av Erik Fagerholm, Generalstabens
Litografiska Anstalt, Stockholm 1942. 169 s., 152 fig., 5
färgpl. 10 kr.
Med denna bok har den svenska tekniska litteraturen
erhållit ett värdefullt tillskott i form av en grundläggande
lärobok i fotogrammetri. Boken torde i huvudsak utgöra
en sammanställning av förf:s föreläsningar i ämnet vid
KTH så kompletterade, att de länlpa sig för
självstudium.
I inledningen behandlar förf. relativt ingående
fotogram-metrins terminologi. För en så ny vetenskap som
ifrågavarande är det av vital betydelse att redan från början
fastställa nödvändiga beteckningar och benämningar samt
att fastställa dem på ett sådant sätt, att de i möjligaste
mån korrespondera med motsvarande utländska. Förf.
har också genomgående följt denna regel, och hans
terminologi ansluter sig närmast till det av professor Lacmann
använda tyska beteckningssättet. För att underlätta ett
studium av utländska fotogrammetriska arbeten har även
medtagits en alfabetisk förteckning över de viktigaste
fotogrammetriska benämningarna med kortfattad definition
samt synonyma ord på tyska, engelska och franska. Detta
