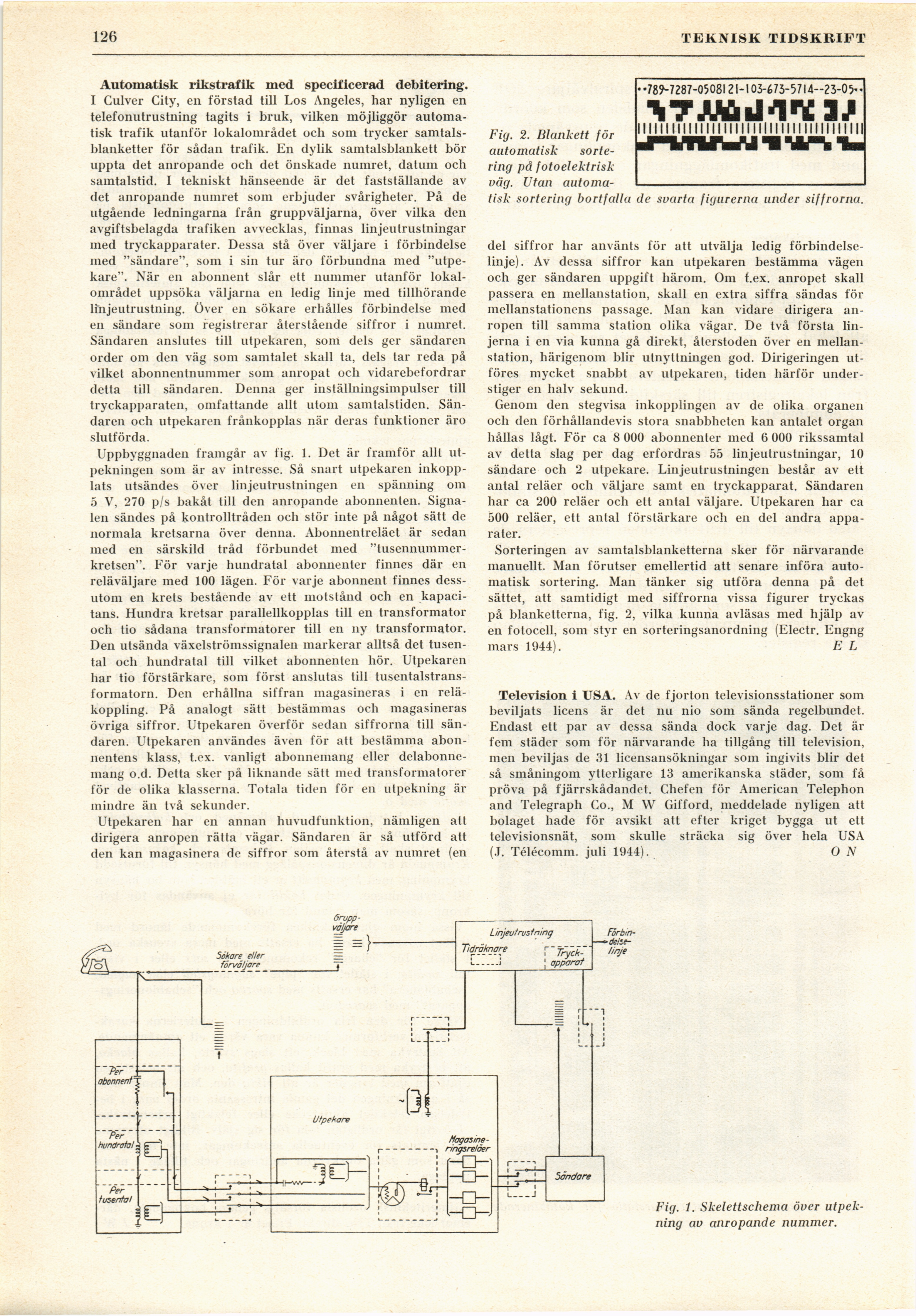

126
TEKNISK TIDSKRIFT’
Automatisk rikstrafik med specificerad debitering.
I Culver City, en förstad till Los Angeles, har nyligen en
telefonutrustning tagits i bruk, vilken möjliggör
automatisk trafik utanför lokalområdet och som trycker
samtalsblanketter för sådan trafik. En dylik samtalsblankett bör
uppta det anropande och det önskade numret, datum och
samtalstid. I tekniskt hänseende är det fastställande av
det anropande numret som erbjuder svårigheter. På de
utgående ledningarna från gruppväljarna, över vilka den
avgiftsbelagda trafiken avvecklas, finnas linjeutrustningar
med tryckapparater. Dessa stå över väljare i förbindelse
med "sändare", som i sin tur äro förbundna med
"utpe-kare". När en abonnent slår ett nummer utanför
lokalområdet uppsöka väljarna en ledig linje med tillhörande
linjeutrustning, över en sökare erhålles förbindelse med
en sändare som registrerar återstående siffror i numret.
Sändaren anslutes till utpekaren, som dels ger sändaren
order om den väg som samtalet skall ta, dels tar reda på
vilket abonnentnummer som anropat och vidarebefordrar
detta till sändaren. Denna ger inställningsimpulser till
tryckapparaten, omfattande allt utom samtalstiden.
Sändaren och utpekaren frånkopplas när deras funktioner äro
slutförda.
Uppbyggnaden framgår av fig. 1. Det är framför allt
utpekningen som är av intresse. Så snart utpekaren
inkopplats utsändes över linjeutrustningen en spänning om
5 V, 270 p/s bakåt till den anropande abonnenten.
Signalen sändes på kontrolltråden och stör inte på något sätt de
normala kretsarna över denna. Abonnentreläet är sedan
ined en särskild tråd förbundet med
"tusennummer-kretsen". För varje hundratal abonnenter finnes där en
reläväljare med 100 lägen. För varje abonnent finnes
dessutom en krets bestående av ett motstånd och en
kapaci-tans. Hundra kretsar parallellkopplas till en transformator
och tio sådana transformatorer till en ny transformator.
Den utsända växelströmssignalen markerar alltså det
tusental och hundratal till vilket abonnenten hör. Utpekaren
har tio förstärkare, som först anslutas till
tusentalstransformatorn. Den erhållna siffran magasineras i en
reläkoppling. På analogt sätt bestämmas och magasineras
övriga siffror. Utpekaren överför sedan siffrorna till
sändaren. Utpekaren användes även för att bestämma
abonnentens klass, t.ex. vanligt abonnemang eller
delabonnemang o.d. Detta sker på liknande sätt med transformatorer
för de olika klasserna. Totala tiden för en utpekning är
mindre än två sekunder.
Utpekaren har en annan huvudfunktion, nämligen att
dirigera anropen rätta vägar. Sändaren är så utförd att
den kan magasinera de siffror som återstå av numret (en
Fig. 2. Blankett för
automatisk
sortering på fotoelektrisk
väg. Utan
automatisk sortering bortfalla de svarta figurerna under siffrorna.
del siffror har använts för att utvälja ledig
förbindelselinje). Av dessa siffror kan utpekaren bestämma vägen
och ger sändaren uppgift härom. Om t.ex. anropet skall
passera en mellanstation, skall en extra siffra sändas för
mellanstationens passage. x\Ian kan vidare dirigera
anropen till samma station olika vägar. De två första
linjerna i en via kunna gå direkt, återstoden över en
mellanstation, härigenom blir utnyttningen god. Dirigeringen
utföres mycket snabbt av utpekaren, tiden härför
understiger en halv sekund.
Genom den stegvisa inkopplingen av de olika organen
och den förhållandevis stora snabbheten kan antalet organ
hållas lågt. För ca 8 000 abonnenter med 6 000 rikssamtal
av detta slag per dag erfordras 55 linjeutrustningar, 10
sändare och 2 utpekare. Linjeutrustningen består av ett
antal reläer och väljare samt en tryckapparat. Sändaren
har ca 200 reläer och ett antal väljare. Utpekaren har ca
500 reläer, ett antal förstärkare och en del andra
apparater.
Sorteringen av samtalsblanketterna sker för närvarande
manuellt. Man förutser emellertid att senare införa
automatisk sortering. Man tänker sig utföra denna på det
sättet, att samtidigt med siffrorna vissa figurer tryckas
på blanketterna, fig. 2, vilka kunna avläsas med hjälp av
en fotocell, som styr en sorteringsanordning (Electr. Engng
mars 1944). E L
Television i USA. Av de fjorton televisionsstationer som
beviljats licens är det nu nio som sända regelbundet.
Endast ett par av dessa sända dock varje dag. Det är
fem städer som för närvarande lia tillgång till television,
men beviljas de 31 licensansökningar som ingivits blir det
så småningom ytterligare 13 amerikanska städer, som få
pröva på fjärrskådandet. Chefen för American Telephon
and Telegraph Co., M W Gilford, meddelade nyligen att
bolaget hade för avsikt att efter kriget bygga ut ett
televisionsnät, som skulle sträcka sig över hela USA
(J. Télécomm. juli 1944). O N
[-örupp-vàljore-]
{+örupp-
vàljore+}
Fig. 1. Skelettschema över
utpekning av anropande nummer.
