(760
TEKNISK TIDSKRIFT

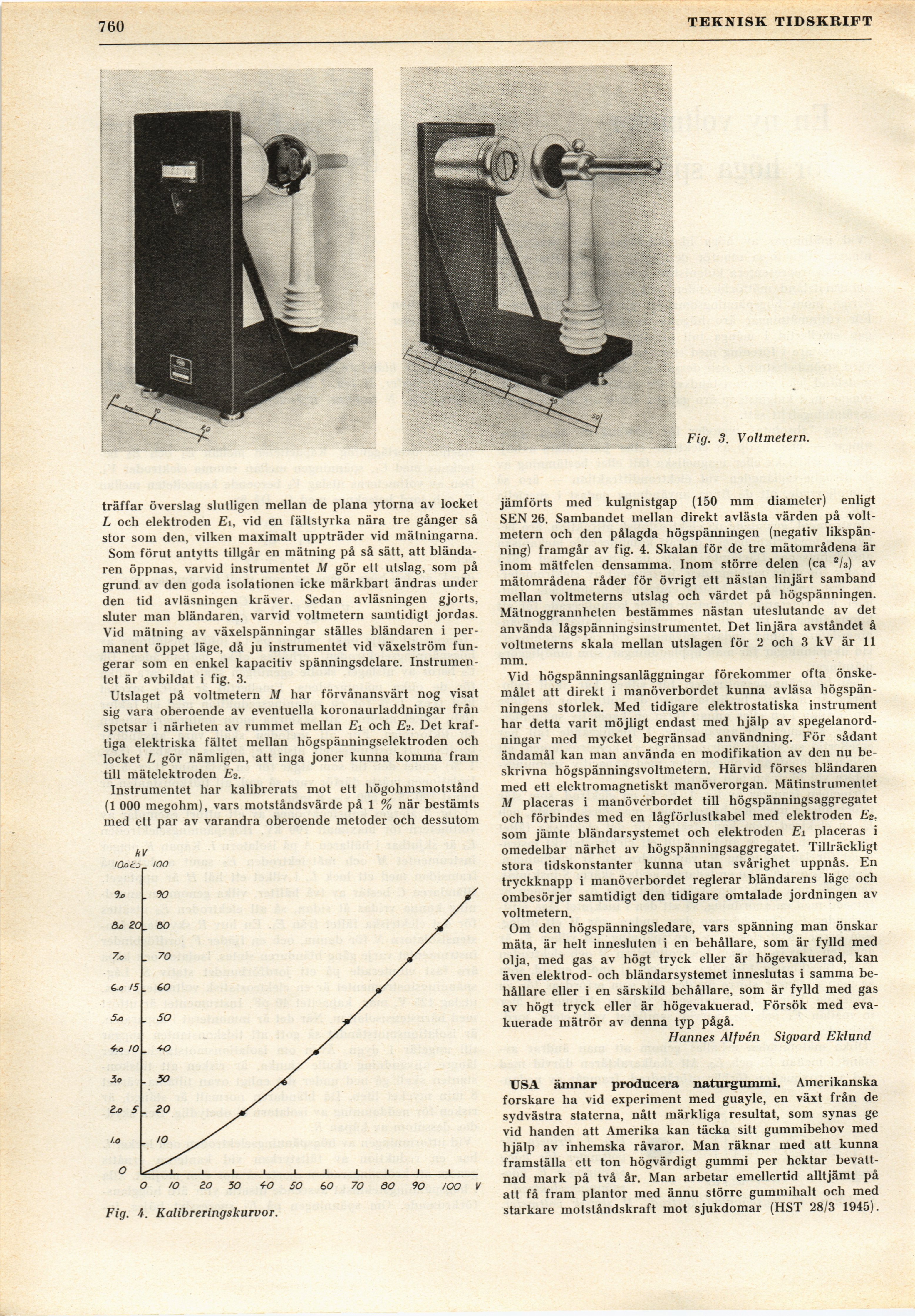

Fig. 3. Voltmetern.
träffar överslag slutligen mellan de plana ytorna av locket
L och elektroden Ei, vid en fältstyrka nära tre gånger så
stor som den, vilken maximalt uppträder vid mätningarna.
Som förut antytts tillgår en mätning på så sätt, att
bländaren öppnas, varvid instrumentet M gör ett utslag, som på
grund av den goda isolationen icke märkbart ändras under
den tid avläsningen kräver. Sedan avläsningen gjorts,
sluter man bländaren, varvid voltmetern samtidigt jordas.
Vid mätning av växelspänningar ställes bländaren i
permanent öppet läge, då ju instrumentet vid växelström
fungerar som en enkel kapacitiv spänningsdelare.
Instrumentet är avbildat i fig. 3.
Utslaget på voltmetern M har förvånansvärt nog visat
sig vara oberoende av eventuella koronaurladdningar från
spetsar i närheten av rummet mellan Ex och En. Det
kraftiga elektriska fältet mellan högspänningselektroden och
locket L gör nämligen, att inga joner kunna komma fram
till mätelektroden E2.
Instrumentet har kalibrerats mot ett högohmsmotstånd
(1 000 megohm), vars motståndsvärde på 1 % när bestämts
med ett par av varandra oberoende metoder och dessutom
Fig. i. Kalibreringskurvor.
jämförts med kulgnistgap (150 mm diameter) enligt
SEN 26. Sambandet mellan direkt avlästa värden på
voltmetern och den pålagda högspänningen (negativ
likspänning) framgår av fig. 4. Skalan för de tre mätområdena är
inom mätfelen densamma. Inom större delen (ca sls) av
mätområdena råder för övrigt ett nästan linjärt samband
mellan voltmeterns utslag och värdet på högspänningen.
Mätnoggrannheten bestämmes nästan uteslutande av det
använda lågspänningsinstrumentet. Det linjära avståndet å
voltmeterns skala mellan utslagen för 2 och 3 kV är 11
mm.
Vid högspänningsanläggningar förekommer ofta
önskemålet att direkt i manöverbordet kunna avläsa
högspänningens storlek. Med tidigare elektrostatiska instrument
har detta varit möjligt endast med hjälp av
spegelanordningar med mycket begränsad användning. För sådant
ändamål kan man använda en modifikation av den nu
beskrivna högspänningsvoltmetern. Härvid förses bländaren
med ett elektromagnetiskt manöverorgan. Mätinstrumentet
M placeras i manöverbordet till högspänningsaggregatet
och förbindes med en lågförlustkabel med elektroden Z?2.
som jämte bländarsystemet och elektroden Ei placeras i
omedelbar närhet av högspänningsaggregatet. Tillräckligt
stora tidskonstanter kunna utan svårighet uppnås. En
tryckknapp i manöverbordet reglerar bländarens läge och
ombesörjer samtidigt den tidigare omtalade jordningen av
voltmetern.
Om den högspänningsledare, vars spänning man önskar
mäta, är helt innesluten i en behållare, som är fylld med
olja, med gas av högt tryck eller är högevakuerad, kan
även elektrod- och bländarsystemet inneslutas i samma
behållare eller i en särskild behållare, som är fylld med gas
av högt tryck eller är högevakuerad. Försök med
evakuerade mätrör av denna typ pågå.
Hannes Älfven Sigvard Eklund
USA ämnar producera naturgummi. Amerikanska
forskare ha vid experiment med guayle, en växt från de
sydvästra staterna, nått märkliga resultat, som synas ge
vid handen att Amerika kan täcka sitt gummibehov med
hjälp av inhemska råvaror. Man räknar med att kunna
framställa ett ton högvärdigt gummi per hektar
bevattnad mark på två år. Man arbetar emellertid alltjämt på
att få fram plantor med ännu större gummihalt och med
starkare motståndskraft mot sjukdomar (HST 28/3 1945).
