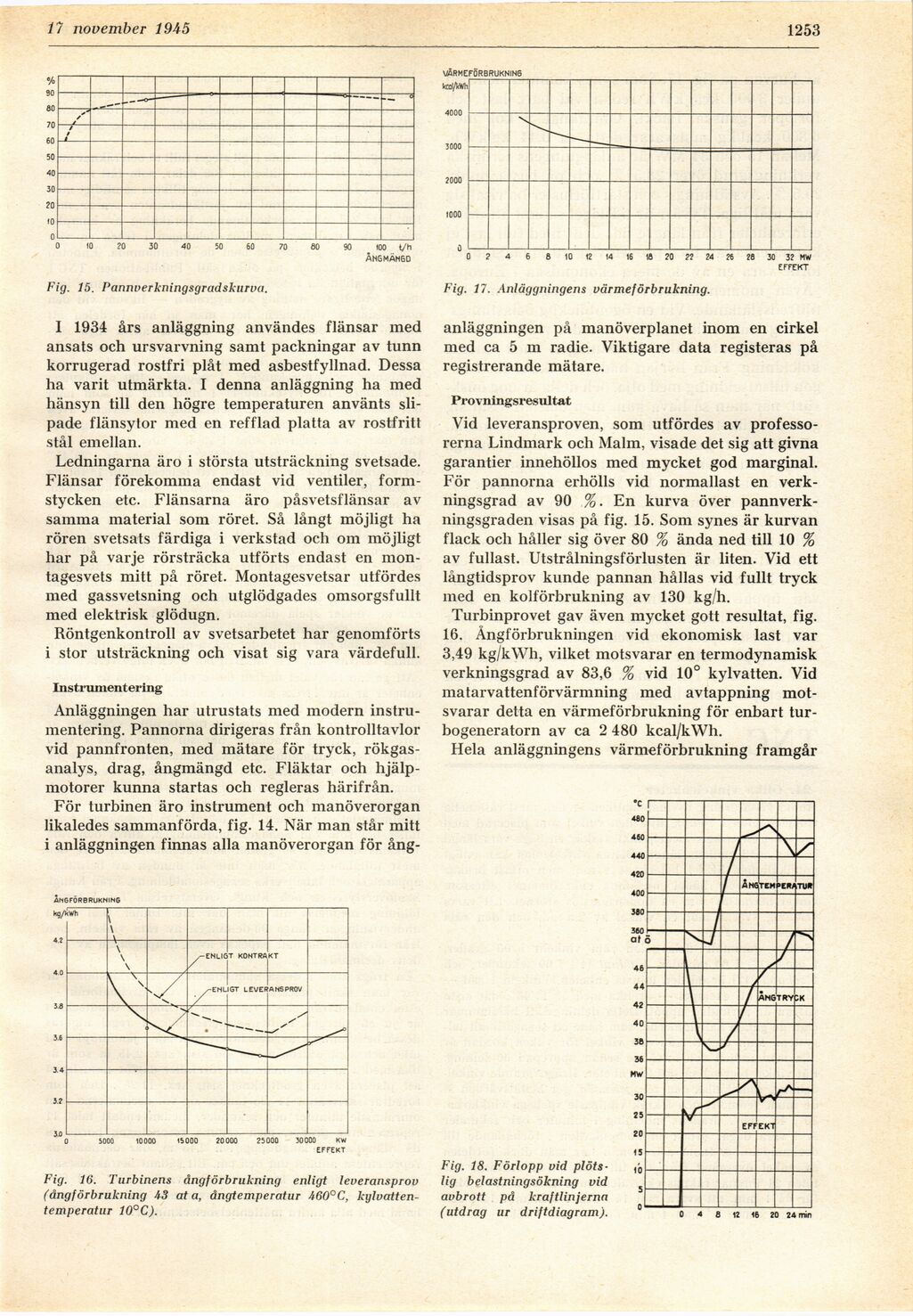

Fig. 15. Pannverkningsgradskurva.
Fig. 17. Anläggningens värmeförbrukning.
I 1934 års anläggning användes flänsar med
ansats och ursvarvning samt packningar av tunn
korrugerad rostfri plåt med asbestfyllnad. Dessa
ha varit utmärkta. I denna anläggning ha med
hänsyn till den högre temperaturen använts
slipade flänsytor med en refflad platta av rostfritt
stål emellan.
Ledningarna äro i största utsträckning svetsade.
Flänsar förekomma endast vid ventiler,
formstycken etc. Flänsarna äro påsvetsflänsar av
samma material som röret. Så långt möjligt ha
rören svetsats färdiga i verkstad och om möjligt
har på varje rörsträcka utförts endast en
mon-tagesvets mitt på röret. Montagesvetsar utfördes
med gassvetsning och utglödgades omsorgsfullt
med elektrisk glödugn.
Röntgenkontroll av svetsarbetet har genomförts
i stor utsträckning och visat sig vara värdefull.
Instrumentering
Anläggningen har utrustats med modern
instrumentering. Pannorna dirigeras från kontrolltavlor
vid pannfronten, med mätare för tryck,
rökgasanalys, drag, ångmängd etc. Fläktar och
hjälpmotorer kunna startas och regleras härifrån.
För turbinen äro instrument och manöverorgan
likaledes sammanförda, fig. 14. När man står mitt
i anläggningen finnas alla manöverorgan för ång-
Fig. 16. Turbinens ångförbrukning enligt leveransprov
(ångförbrukning A3 ata, ångtemperatur 460°C,
kylvatten-temperatur 10° C).
anläggningen på manöverplanet inom en cirkel
med ca 5 m radie. Viktigare data registeras på
registrerande mätare.
Provningsresultat
Vid leveransproven, som utfördes av
professorerna Lindmark och Malm, visade det sig att givna
garantier innehöllos med mycket god marginal.
För pannorna erhölls vid normallast en
verkningsgrad av 90 %. En kurva över
pannverk-ningsgraden visas på fig. 15. Som synes är kurvan
flack ocli håller sig över 80 % ända ned till 10 %
av fullast. Utstrålningsförlusten är liten. Vid ett
långtidsprov kunde pannan hållas vid fullt tryck
med en kolförbrukning av 130 kg/h.
Turbinprovet gav även mycket gott resultat, fig.
16. Ångförbrukningen vid ekonomisk last var
3,49 kg/kWh, vilket motsvarar en termodynamisk
verkningsgrad av 83,6 % vid 10° kylvatten. Vid
matarvattenförvärmning med avtappning
motsvarar detta en värmeförbrukning för enbart
turbogeneratorn av ca 2 480 kcal/kWh.
Hela anläggningens värmeförbrukning framgår
Fig. 18. Förlopp vid
plötslig belastningsökning vid
avbrott på kraftlinjerna
(utdrag ur driftdiagram).
