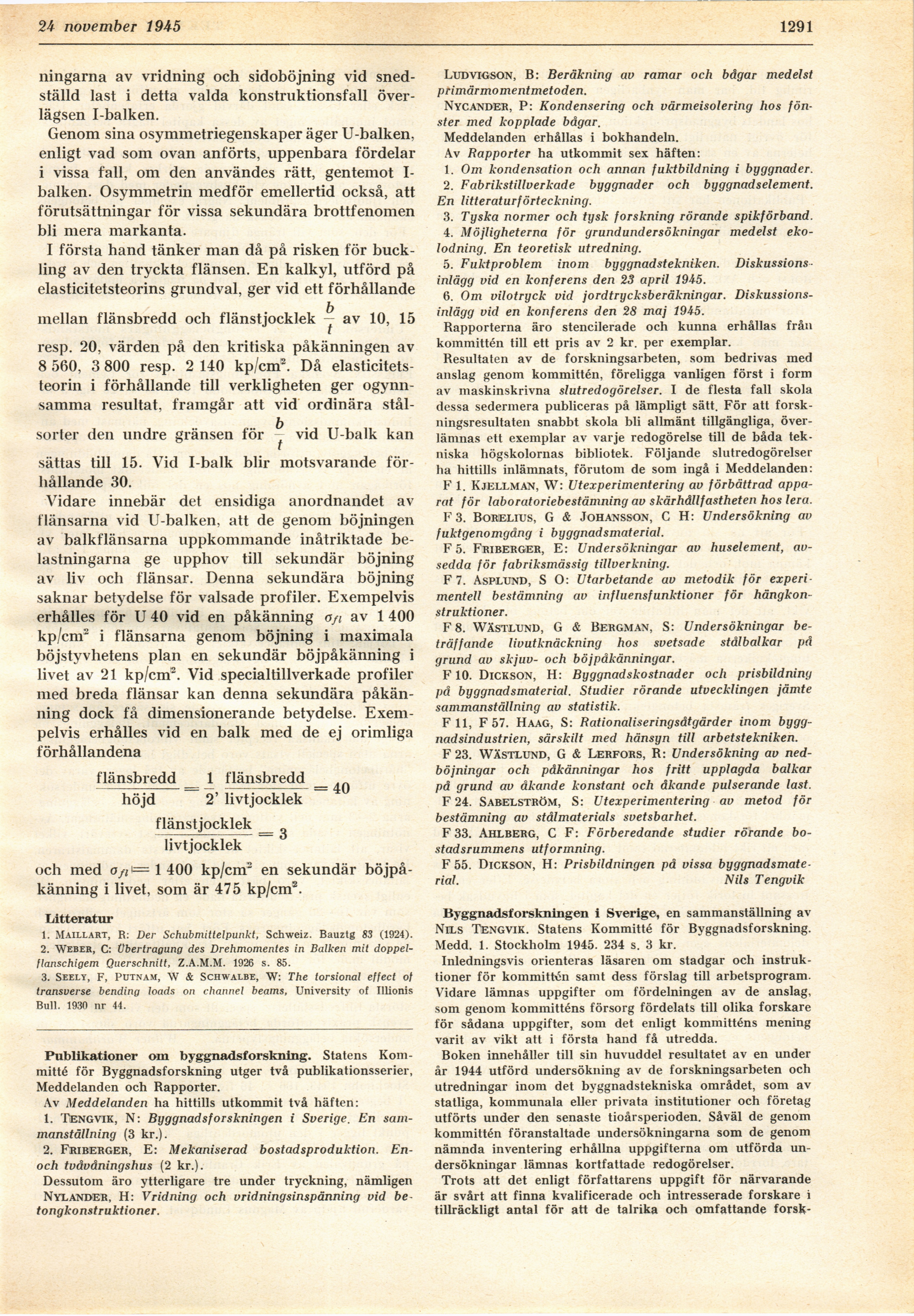

10 november 1945
1291
ningarna av vridning och sidoböjning vid
snedställd last i detta valda konstruktionsfall
överlägsen I-balken.
Genom sina osymmetriegenskaper äger U-balken,
enligt vad som ovan anförts, uppenbara fördelar
i vissa fall, om den användes rätt, gentemot
I-balken. Osymmetrin medför emellertid också, att
förutsättningar för vissa sekundära brottfenomen
bli mera markanta.
I första hand tänker man då på risken för
buck-ling av den tryckta flänsen. En kalkyl, utförd på
elasticitetsteorins grundval, ger vid ett förhållande
mellan flänsbredd och flänstjocklek -y av 10, 15
resp. 20, värden på den kritiska påkänningen av
8 560, 3 800 resp. 2 140 kp/cm2. Då
elasticitets-teorin i förhållande till verkligheten ger
ogynnsamma resultat, framgår att vid ordinära
stålsorter den undre gränsen för ^ vid U-balk kan
sättas till 15. Vid I-balk blir motsvarande
förhållande 30.
Vidare innebär det ensidiga anordnandet av
flänsarna vid U-balken, att de genom böjningen
av balkflänsarna uppkommande inåtriktade
belastningarna ge upphov till sekundär böjning
av liv och flänsar. Denna sekundära böjning
saknar betydelse för valsade profiler. Exempelvis
erhålles för U 40 vid en påkänning o fi av 1 400
kp/cnr i flänsarna genom böjning i maximala
böjstyvhetens plan en sekundär böjpåkänning i
livet av 21 kp/cm2. Vid specialtillverkade profiler
med breda flänsar kan denna sekundära
påkänning dock få dimensionerande betydelse.
Exempelvis erhålles vid en balk med de ej orimliga
förhållandena
flänsbredd 1 flänsbredd
-_ -— 4Q
höjd 2 livtjocklek
flänstjocklek_^
livtjocklek
och med o//i= 1 400 kp/cm2 en sekundär
böjpåkänning i livet, som är 475 kp/cm2.
Litteratur
1. Maillart, R: Der Schubmittelpunkt, Schweiz. Bauztg 83 (1924).
2. Weber, C: übertragung des Drehmomentes in Balken mit
doppel-flanschigem Querschnitt, Z.A.M.M. 1926 s. 85.
3. Seely, F, Putnam, W & Schwalbe, W: The torsional effect of
transverse bending loads ön channel beams, University of Illionis
Bull. 1930 nr 44.
Publikationer om byggnadsforskning. Statens
Kommitté för Byggnadsforskning utger två publikationsserier,
Meddelanden och Bapporter.
Av Meddelanden ha hittills utkommit två häften:
1. Tengvik, N: Byggnadsforskningen i Sverige. En
sammanställning (3 kr.).
2. Friberger, E: Mekaniserad bostadsproduktion.
Enoch tvåvåningshus (2 kr.).
Dessutom äro ytterligare tre under tryckning, nämligen
Nylander, h: Vridning och vridningsinspänning vid
betongkonstruktioner.
Ludvigson, B: Beräkning av ramar och bågar medelst
primärmomentmetoden.
Nycander, P: Kondensering och värmeisolering hos
fönster med kopplade bågar.
Meddelanden erhållas i bokhandeln.
Av Rapporter ha utkommit sex häften:
1. Om kondensation och annan fuktbildning i byggnader.
2. Fabrikstillverkade byggnader och byggnadselement.
En litteraturförteckning.
3. Tyska normer och tysk forskning rörande spikförband.
4. Möjligheterna för grundundersökningar medelst
ekolodning. En teoretisk utredning.
5. Fuktproblem inom byggnadstekniken.
Diskussionsinlägg vid en konferens den 23 april 1945.
6. Om vilotryck vid jordtrycksberäkningar.
Diskussionsinlägg vid en konferens den 28 maj 1945.
Rapporterna äro stencilerade och kunna erhållas från
kommittén till ett pris av 2 kr. per exemplar.
Resultaten av de forskningsarbeten, som bedrivas med
anslag genom kommittén, föreligga vanligen först i form
av maskinskrivna slutredogörelser. I de flesta fall skola
dessa sedermera publiceras på lämpligt sätt. För att
forskningsresultaten snabbt skola bli allmänt tillgängliga,
överlämnas ett exemplar av varje redogörelse till de båda
tekniska högskolornas bibliotek. Följande slutredogörelser
ha hittills inlämnats, förutom de som ingå i Meddelanden:
F 1. Kjellman, W: Utexperimentering av förbättrad
apparat för laboratoriebestämning av skärhållfastheten hos lera.
F3. Borelius, G & Johansson, C H: Undersökning av
fuktgenomgång i byggnadsmaterial.
F 5. Friberger, E: Undersökningar av huselement,
avsedda för fabriksmässig tillverkning.
F 7. Asplund, S O: utarbetande av metodik för
experimentell bestämning av influensfunktioner för
hängkon-struktioner.
F8. Wästlund, G & Bergman, S: Undersökningar
beträffande livutknäckning hos svetsade stålbalkar på
grund av skjuv- och böj påkänningar.
F10. Dickson, H: Byggnadskostnader och prisbildning
på byggnadsmaterial. Studier rörande utvecklingen jämte
sammanställning av statistik.
Fil, F 57. Haag, S: Rationaliseringsåtgärder inom
byggnadsindustrien, särskilt med hänsyn till arbet st ekniken.
F 23. Wästlund, G & Lerfors, R: Undersökning av
nedböjningar och påkänningar hos fritt upplagda balkar
på grund av åkande konstant och åkande pulserande last.
F 24. SabelströM, S: Utexperimentering av metod för
bestämning av stålmaterials svetsbarhet.
F 33. Ahlberg, C F: Förberedande studier rörande
bostadsrummens utformning.
F 55. Dickson, H: Prisbildningen på vissa
byggnadsmaterial. Nils Tengvik
Byggnadsforskningen i Sverige, en sammanställning av
Nils Tengvik. Statens Kommitté för Byggnadsforskning.
Medd. 1. Stockholm 1945. 234 s. 3 kr.
Inledningsvis orienteras läsaren om stadgar och
instruktioner för kommittén samt dess förslag till arbetsprogram.
Vidare lämnas uppgifter om fördelningen av de anslag,
som genom kommitténs försorg fördelats till olika forskare
för sådana uppgifter, som det enligt kommitténs mening
varit av vikt att i första hand få utredda.
Boken innehåller till sin huvuddel resultatet av en under
år 1944 utförd undersökning av de forskningsarbeten och
utredningar inom det byggnadstekniska området, som av
statliga, kommunala eller privata institutioner och företag
utförts under den senaste tioårsperioden. Såväl de genom
kommittén föranstaltade undersökningarna som de genom
nämnda inventering erhållna uppgifterna om utförda
undersökningar lämnas kortfattade redogörelser.
Trots att det enligt författarens uppgift för närvarande
är svårt att finna kvalificerade och intresserade forskare i
tillräckligt antal för att de talrika och omfattande forsk-
