15 december 1945
1321
förmoda, att även dessa kanaler komma att
tillgripas för fjärrkontrolländamål.
Utformningen av en överföringsutrustning
bestämmes i krafttekniken ibland av hänsyn till
störningar från närliggande kraftanläggningar.
Framför allt bör hänsyn tas till med
signalledningen över längre avstånd parallellgående
högspänningsledningar. Vid jordfel och dubbelt
jordfel på kraftledningen kunna spänningar mot jord
uppstå i signalanläggningen, som äro farliga för
apparaterna och personalen. Vid en
dubbeljordslut-ningsström av några tusen ampere, en
ledningslängd av några kilometer och ett avstånd mellan
ledningarna av några tiotal meter induceras en
spänning på några tusen voit i signalledningen.
Spänningen reduceras något, om signalledningen
är utförd som armerad kabel och reduceras
betydligt, om högspänningskraftledningen är utförd
som kabel. Spänningen avtar endast långsamt
med avståndet. Användas i ledningsändarna väl
isolerade ledningsreläer, torde man kunna
acceptera inducerade spänningar upp till omkring
1 000 V. I annat fall måste man avsluta ledningen
med högt isolerade ledningstransformatorer, som
tillsammans med en
överspänningsskyddsanordning förhindra, att farliga spänningar kunna
tränga in i ändutrustningarna. Genom användning
av transformatorer uteslutes praktiskt taget
likström som överföringsmedel.
Förutom av hänsynen till driftsäkerhet och
enkelhet avgöres valet av lämpligt
överföringssystem givetvis av prisfrågan. Då kostnaderna för
de naturliga överföringskanalerna äro
proportionella mot ledningslängden, kostnaderna för de
artificiella däremot nästan oberoende därav, äro
de förstnämnda billigare vid kortare avstånd
mellan stationerna, de sistnämnda vid längre. För en
blankledning, en luftkabel, en jordkabel och för
en utrustning för högfrekvensöverföring på kraft-
Am
c/

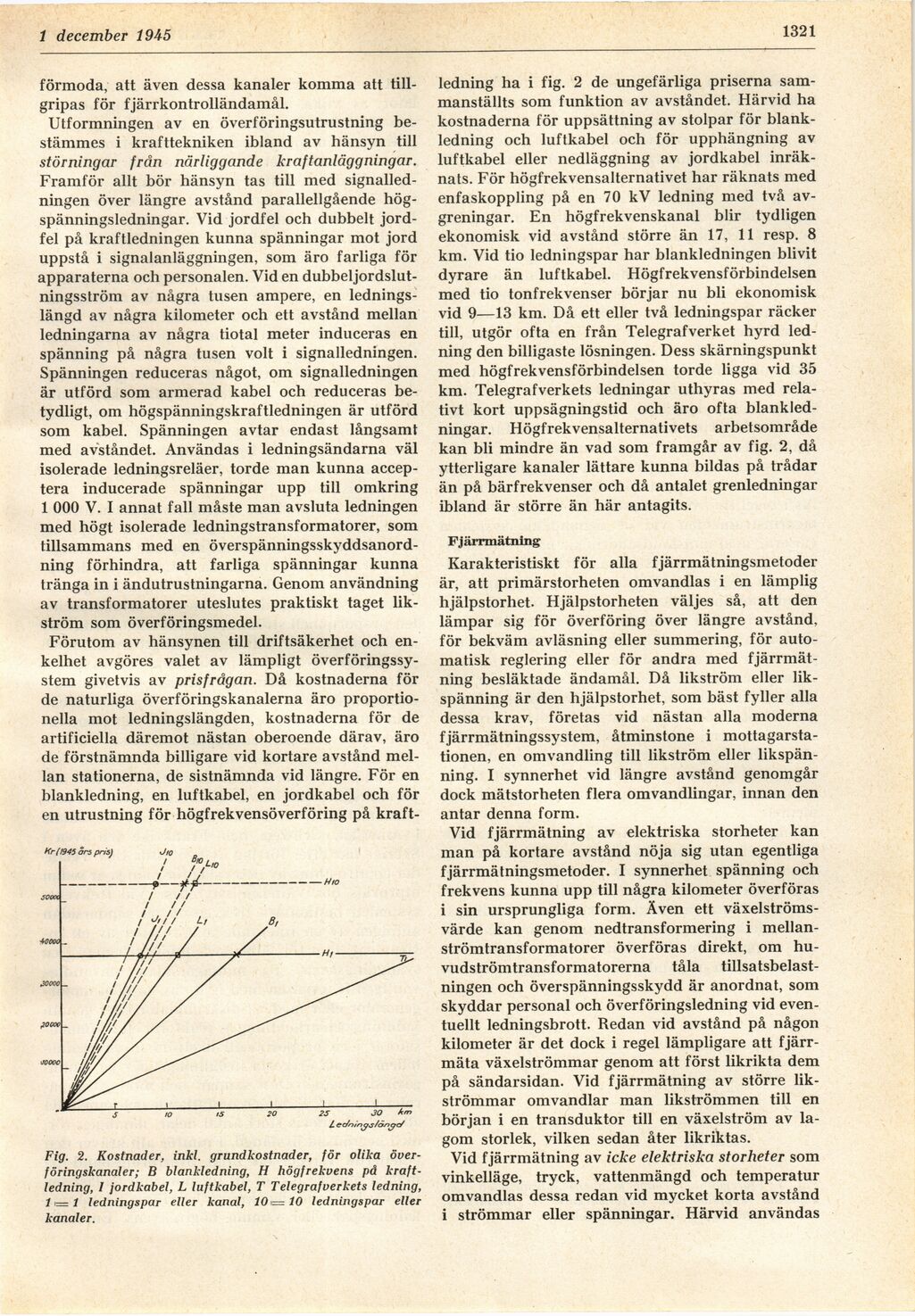

Fig. 2. Kostnader, inkl. grundkostnader, för olika
överföringskanaler; B blankledning, H högfrekvens på
kraftledning, I jordkabel, L luftkabel, T Telegrafverkets ledning,
11= 1 ledningspar eller kanal, 10 <—10 ledningspar eller
kanaler.
ledning ha i fig. 2 de ungefärliga priserna
sammanställts som funktion av avståndet. Härvid ha
kostnaderna för uppsättning av stolpar för
blankledning och luftkabel och för upphängning av
luftkabel eller nedläggning av jordkabel
inräknats. För högfrekvensalternativet har räknats med
enfaskoppling på en 70 kV ledning med två
avgreningar. En högfrekvenskanal blir tydligen
ekonomisk vid avstånd större än 17, 11 resp. 8
km. Vid tio ledningspar har blankledningen blivit
dyrare än luftkabel. Högfrekvensförbindelsen
med tio tonfrekvenser börjar nu bli ekonomisk
vid 9—13 km. Då ett eller två ledningspar räcker
till, utgör ofta en från Telegrafverket hyrd
ledning den billigaste lösningen. Dess skärningspunkt
med högfrekvensförbindelsen torde ligga vid 35
km. Telegrafverkets ledningar uthyras med
relativt kort uppsägningstid och äro ofta
blankledningar. Högfrekvensalternativets arbetsområde
kan bli mindre än vad som framgår av fig. 2, då
ytterligare kanaler lättare kunna bildas på trådar
än på bärfrekvenser och då antalet grenledningar
ibland är större än här antagits.
Fjärrmätning
Karakteristiskt för alla fjärrmätningsmetoder
är, att primärstorheten omvandlas i en lämplig
hjälpstorhet. Hjälpstorheten väljes så, att den
lämpar sig för överföring över längre avstånd,
för bekväm avläsning eller summering, för
automatisk reglering eller för andra med
fjärrmätning besläktade ändamål. Då likström eller
likspänning är den hjälpstorhet, som bäst fyller alla
dessa krav, företas vid nästan alla moderna
fjärrmätningssystem, åtminstone i
mottagarstationen, en omvandling till likström eller
likspänning. I synnerhet vid längre avstånd genomgår
dock mätstorheten flera omvandlingar, innan den
antar denna form.
Vid fjärrmätning av elektriska storheter kan
man på kortare avstånd nöja sig utan egentliga
fjärrmätningsmetoder. I synnerhet spänning och
frekvens kunna upp till några kilometer överföras
i sin ursprungliga form. Även ett
växelströmsvärde kan genom nedtransformering i
mellan-strömtransformatorer överföras direkt, om
hu-vudströmtransformatorerna tåla
tillsatsbelastningen och överspänningsskydd är anordnat, som
skyddar personal och överföringsledning vid
eventuellt ledningsbrott. Redan vid avstånd på någon
kilometer är det dock i regel lämpligare att
fjärr-mäta växelströmmar genom att först likrikta dem
på sändarsidan. Vid fjärrmätning av större
likströmmar omvandlar man likströmmen till en
början i en transduktor till en växelström av
lagom storlek, vilken sedan åter likriktas.
Vid fjärrmätning av icke elektriska storheter som
vinkelläge, tryck, vattenmängd och temperatur
omvandlas dessa redan vid mycket korta avstånd
i strömmar eller spänningar. Härvid användas
