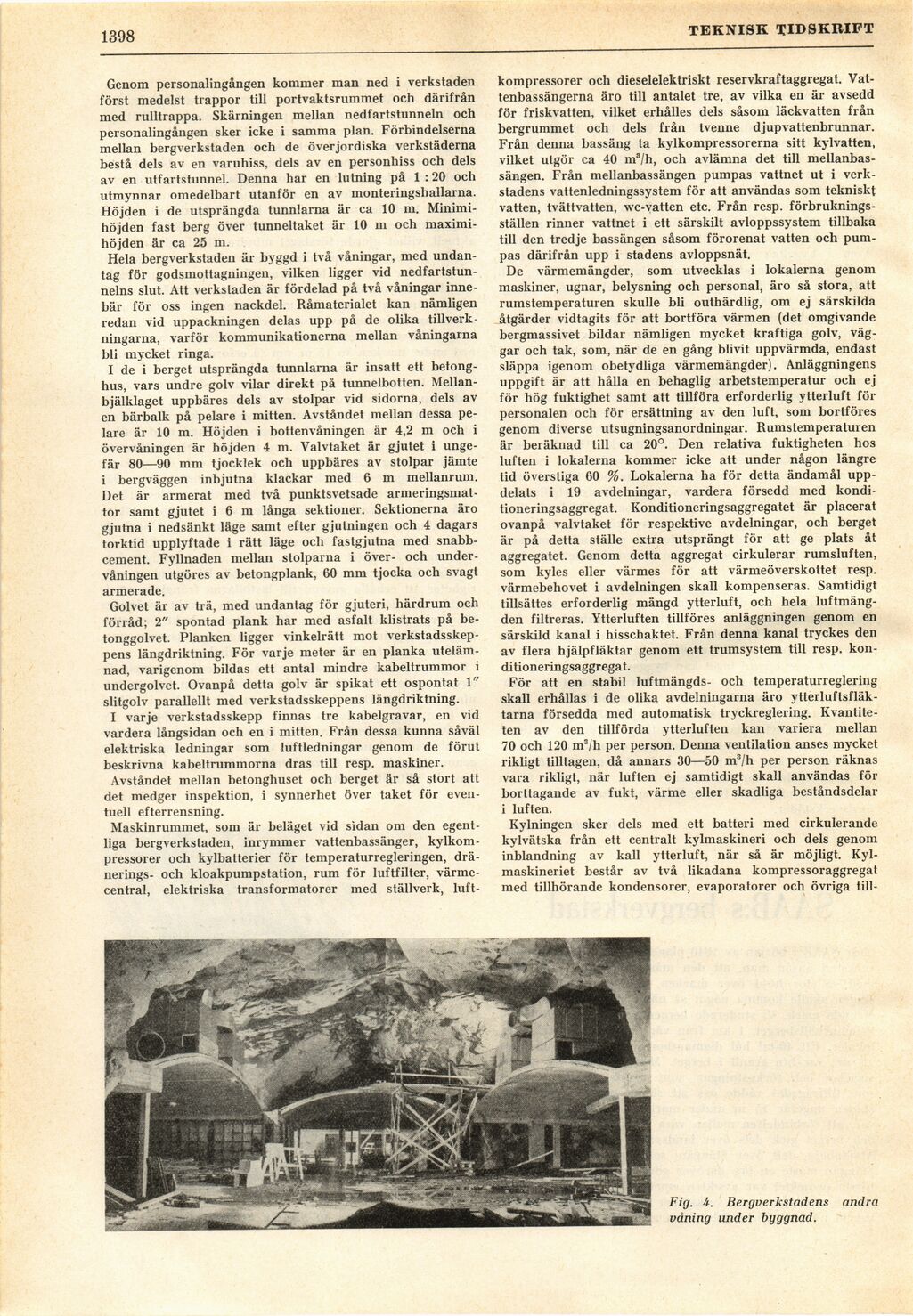

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

1398

TEKNISK TIDSKRIFT

Genom personalingången kommer man ned i verkstaden
först medelst trappor till portvaktsrummet och därifrån
med rulltrappa. Skärningen mellan nedfartstunneln och
personalingången sker icke i samma plan. Förbindelserna
mellan bergverkstaden och de överjordiska verkstäderna
bestå dels av en varuhiss, dels av en personhiss och dels
av en utfartstunnel. Denna har en lutning på 1 : 20 och
utmynnar omedelbart utanför en av monteringshallarna.
Höjden i de utsprängda tunnlarna är ca 10 m.
Minimi-höjden fast berg över tunneltaket är 10 m och
maximi-höjden är ca 25 m.

Hela bergverkstaden är byggd i två våningar, med
undantag för godsmottagningen, vilken ligger vid
nedfartstunnelns slut. Att verkstaden är fördelad på två våningar
innebär för oss ingen nackdel. Råmaterialet kan nämligen
redan vid uppackningen delas upp på de olika tillverk
ningarna, varför kommunikationerna mellan våningarna
bli mycket ringa.

I de i berget utsprängda tunnlarna är insatt ett
betonghus, vars undre golv vilar direkt på tunnelbotten.
Mellanbjälklaget uppbäres dels av stolpar vid sidorna, dels av
en bärbalk på pelare i mitten. Avståndet mellan dessa
pelare är 10 m. Höjden i bottenvåningen är 4,2 m och i
övervåningen är höjden 4 m. Valvtaket är gjutet i
ungefär 80—90 mm tjocklek och uppbäres av stolpar jämte
i bergväggen inbjutna klackar med 6 m mellanrum.
Det är armerat med två punktsvetsade
armeringsmat-tor samt gjutet i 6 m långa sektioner. Sektionerna äro
gjutna i nedsänkt läge samt efter gjutningen och 4 dagars
torktid upplyftade i rätt läge och fastgjutna med
snabbcement. Fyllnaden mellan stolparna i över- och
undervåningen utgöres av betongplank, 60 mm tjocka och svagt
armerade.

Golvet är av trä, med undantag för gjuteri, härdrum och
förråd; 2" spontad plank har med asfalt klistrats på
betonggolvet. Planken ligger vinkelrätt mot
verkstadsskeppens längdriktning. För varje meter är en planka
utelämnad, varigenom bildas ett antal mindre kabeltrummor i
undergolvet. Ovanpå detta golv är spikat ett ospontat 1"
slitgolv parallellt med verkstadsskeppens längdriktning.

I varje verkstadsskepp finnas tre kabelgravar, en vid
vardera långsidan och en i mitten. Från dessa kunna såväl
elektriska ledningar som luftledningar genom de förut
beskrivna kabeltrummorna dras till resp. maskiner.

Avståndet mellan betonghuset och berget är så stort att
det medger inspektion, i synnerhet över taket för
eventuell efterrensning.

Maskinrummet, som är beläget vid sidan om den
egentliga bergverkstaden, inrymmer vattenbassänger,
kylkom-pressorer och kylbatterier för temperaturregleringen,
dränerings- och kloakpumpstation, rum för luftfilter,
värmecentral, elektriska transformatorer med ställverk, luft-

kompressorer och dieselelektriskt reservkraftaggregat.
Vat-tenbassängerna äro till antalet tre, av vilka en är avsedd
för friskvatten, vilket erhålles dels såsom läckvatten från
bergrummet och dels från tvenne djupvattenbrunnar.
Från denna bassäng ta kylkompressorerna sitt kylvatten,
vilket utgör ca 40 ms/h, och avlämna det till
mellanbas-sängen. Från mellanbassängen pumpas vattnet ut i
verkstadens vattenledningssystem för att användas som tekniskt
vatten, tvättvatten, wc-vatten etc. Från resp.
förbrukningsställen rinner vattnet i ett särskilt avloppssystem tillbaka
till den tredje bassängen såsom förorenat vatten och
pumpas därifrån upp i stadens avloppsnät.

De värmemängder, som utvecklas i lokalerna genom
maskiner, ugnar, belysning och personal, äro så stora, att
rumstemperaturen skulle bli outhärdlig, om ej särskilda
åtgärder vidtagits för att bortföra värmen (det omgivande
bergmassivet bildar nämligen mycket kraftiga golv,
väggar och tak, som, när de en gång blivit uppvärmda, endast
släppa igenom obetydliga värmemängder). Anläggningens
uppgift är att hålla en behaglig arbetstemperatur och ej
för hög fuktighet samt att tillföra erforderlig ytterluft för
personalen och för ersättning av den luft, som bortföres
genom diverse utsugningsanordningar. Rumstemperaturen
är beräknad till ca 20°. Den relativa fuktigheten hos
luften i lokalerna kommer icke att under någon längre
tid överstiga 60 %. Lokalerna ha för detta ändamål
uppdelats i 19 avdelningar, vardera försedd med
kondi-tioneringsaggregat. Konditioneringsaggregatet är placerat
ovanpå valvtaket för respektive avdelningar, och berget
är på detta ställe extra utsprängt för att ge plats åt
aggregatet. Genom detta aggregat cirkulerar rumsluften,
som kyles eller värmes för att värmeöverskottet resp.
värmebehovet i avdelningen skall kompenseras. Samtidigt
tillsättes erforderlig mängd ytterluft, och hela
luftmängden filtreras. Ytterluften tillföres anläggningen genom en
särskild kanal i hisschaktet. Från denna kanal tryckes den
av flera hjälpfläktar genom ett trumsystem till resp.
kon-ditioneringsaggregat.

För att en stabil luftmängds- och temperaturreglering
skall erhållas i de olika avdelningarna äro
ytterluftsfläk-tarna försedda med automatisk tryckreglering.
Kvantiteten av den tillförda ytterluften kan variera mellan
70 och 120 m3/h per person. Denna ventilation anses mycket
rikligt tilltagen, då annars 30—50 m3/h per person räknas
vara rikligt, när luften ej samtidigt skall användas för
borttagande av fukt, värme eller skadliga beståndsdelar
i luften.

Kylningen sker dels med ett batteri med cirkulerande
kylvätska från ett centralt kylmaskineri och dels genom
inblandning av kall ytterluft, när så är möjligt.
Kyl-maskineriet består av två likadana kompressoraggregat
med tillhörande kondensorer, evaporatorer och övriga till-

Fig. 4. Bergverkstadens andra
våning under byggnad.
