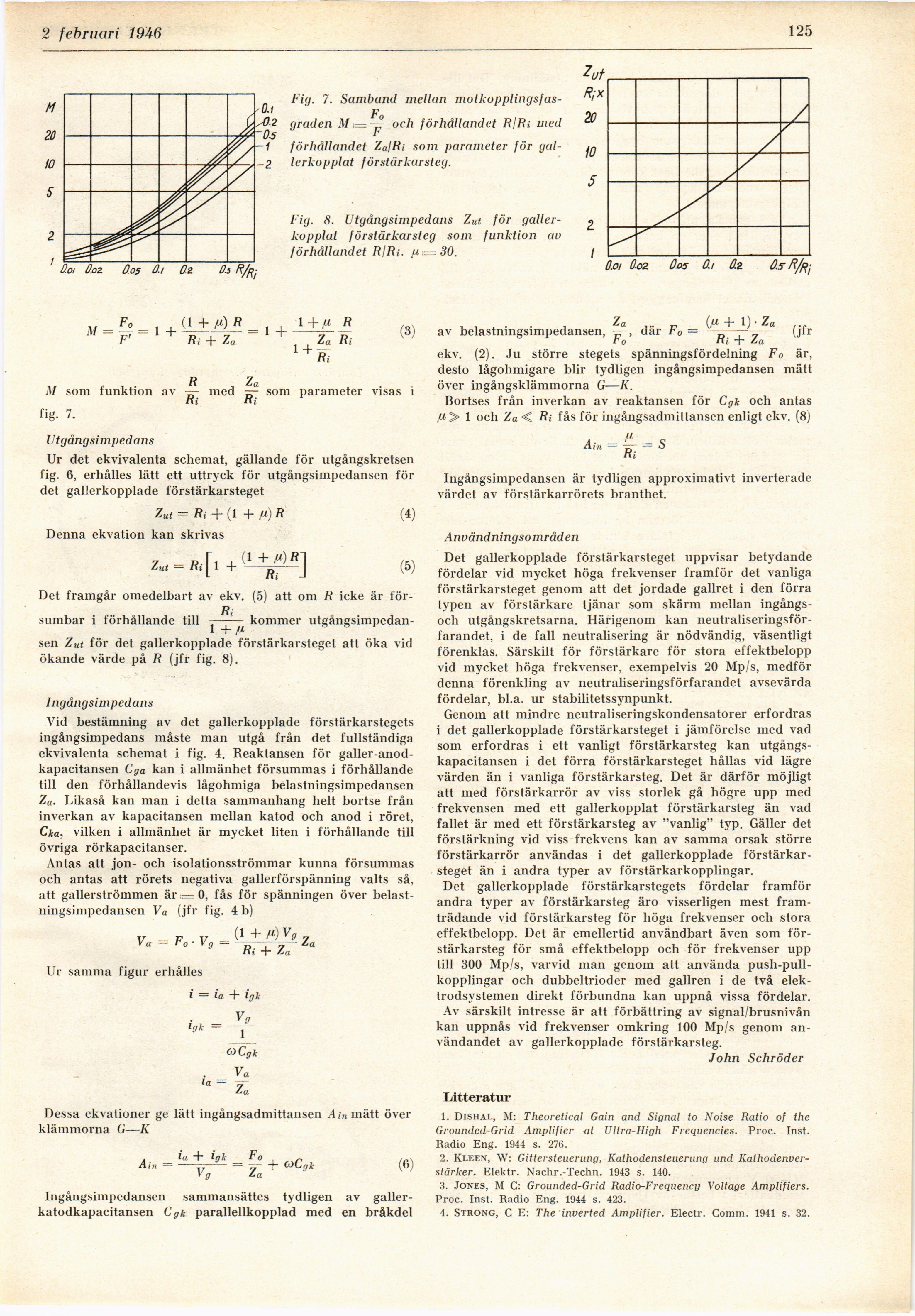

.9 februari 1946
125
Fig. 7. Samband mellan
motkopplingsfas-p
graden M = —- ocli förhållandet R/Ri med
r
förhållandet Za\Ri som parameter för
gal-lerkopplat förstärkarsteg.
Fig. 8. Utgångsimpedans Zut för
galler-kopplat förstärkarsteg som funktion av
förhållandet RlRi. fi’=30.
F Ri + Za
1+,M R
1 +
Za Ri
(3)
M som funktion av ^ med ~ som parameter visas i
Ri ni
fig- 7.
Utgångsimpedans
Ur det ekvivalenta schemat, gällande för utgångskretsen
fig. 6, erhålles lätt ett uttryck för utgångsimpedansen för
det gallerkopplade förstärkarsteget
Zut = Ri + (l+/i)R (4)
Denna ekvation kan skrivas
(1 + fi]
Ri J
Zut
4
i +
(5)
Det framgår omedelbart av ekv. (5) att om R icke är för-
R~
suinbar i förhållande till ^ ^ ^ kommer
utgångsimpedansen Zut för det gallerkopplade förstärkarsteget att öka vid
ökande värde på R (jfr fig. 8).
Ingångsimpedans
Vid bestämning av det gallerkopplade förstärkarstegets
ingångsimpedans måste man utgå från det fullständiga
ekvivalenta schemat i fig. 4. Reaktansen för
galler-anod-kapacitansen Cga kan i allmänhet försummas i förhållande
till den förhållandevis lågohmiga belastningsimpedansen
Za. Likaså kan man i detta sammanhang helt bortse från
inverkan av kapacitansen mellan katod och anod i röret,
Cka, vilken i allmänhet är mycket liten i förhållande till
övriga rörkapacitanser.
Antas att jon- och isolationsströmmar kunna försummas
och antas att rörets negativa gallerförspänning valts så,
att gallerströmmen är = 0, fås för spänningen över
belastningsimpedansen Va (jfr fig. 4 b)
Ri + Za
Ur samma figur erhålles
i = ia + iglc
Vg_
1
OlCgk
Va
Za
Igk
la =
Dessa ekvationer ge lätt ingångsadmittansen A in mätt över
klämmorna G—K
Aitt —
ig + ig k _ Fo
VV~ ~~ Z a
OiCgk
(6)
Ingångsimpedansen sammansättes tydligen av
galler-katodkapacitansen Cgk parallellkopplad med en bråkdel
• . Za ... Gm+1 )-Za ...
av belastnmgsimpedansen, —■-, clar b0 = —:—„ (jir
ro Ri + Za
ekv. (2). Ju större stegets spänningsfördelning Fo är,
desto lågohmigare blir tydligen ingångsimpedansen mätt
över ingångsklämmorna G—K.
Bortses från inverkan av reaktansen för Cgk och antas
fi > 1 och Za < Ri fås för ingångsadmittansen enligt ekv. (8)
A in = — — S
Ri
Ingångsimpedansen är tydligen approximativt inverterade
värdet av förstärkarrörets branthet.
Användningsområden
Det gallerkopplade förstärkarsteget uppvisar betydande
fördelar vid mycket höga frekvenser framför det vanliga
förstärkarsteget genom att det jordade gallret i den förra
typen av förstärkare tjänar som skärm mellan
ingångs-och utgångskretsarna. Härigenom kan
neutraliseringsförfarandet, i de fall neutralisering är nödvändig, väsentligt
förenklas. Särskilt för förstärkare för stora effektbelopp
vid mycket höga frekvenser, exempelvis 20 Mp/s, medför
denna förenkling av neutraliseringsförfarandet avsevärda
fördelar, bl.a. ur stabilitetssynpunkt.
Genom att mindre neutraliseringskondensatorer erfordras
i det gallerkopplade förstärkarsteget i jämförelse med vad
som erfordras i ett vanligt förstärkarsteg kan
utgångs-kapacitansen i det förra förstärkarsteget hållas vid lägre
värden än i vanliga förstärkarsteg. Det är därför möjligt
att med förstärkarrör av viss storlek gå högre upp med
frekvensen med ett gallerkopplat förstärkarsteg än vad
fallet är med ett förstärkarsteg av "vanlig" typ. Gäller det
förstärkning vid viss frekvens kan av samma orsak större
förstärkarrör användas i det gallerkopplade
förstärkarsteget än i andra typer av förstärkarkopplingar.
Det gallerkopplade förstärkarstegets fördelar framför
andra typer av förstärkarsteg äro visserligen mest
framträdande vid förstärkarsteg för höga frekvenser och stora
effektbelopp. Det är emellertid användbart även som
förstärkarsteg för små effektbelopp och för frekvenser upp
till 300 Mp/s, varvid man genom att använda
push-pull-kopplingar och dubbeltrioder med gallren i de två
elektrodsystemen direkt förbundna kan uppnå vissa fördelar.
Av särskilt intresse är att förbättring av signal/brusnivån
kan uppnås vid frekvenser omkring 100 Mp/s genom
användandet av gallerkopplade förstärkarsteg.
John Schröder
Litteratur
1. Dishal, M: Theoretical Gain and. Signal to Noise Ratio of the
Grounded-Grid Amplifier at Ultra-High Frequencies. Proc. Inst.
Radio Eng. 1944 s. 276.
2. Kleen, w: Gittersteuerung, Kathodensteuerung und
Kathodenver-stärker. Elektr. Nachr.-Techn. 1943 s. 140.
3. Jones, M C: Grounded-Grid Radio-Frequency Voltage Amplifiers.
Proc. Inst. Radio Eng. 1944 s. 423.
4. Strong, C E: The inverted Amplifier. Electr. Comm. 1941 s. 32.
