384
TEKNISK TIDSKRIFT

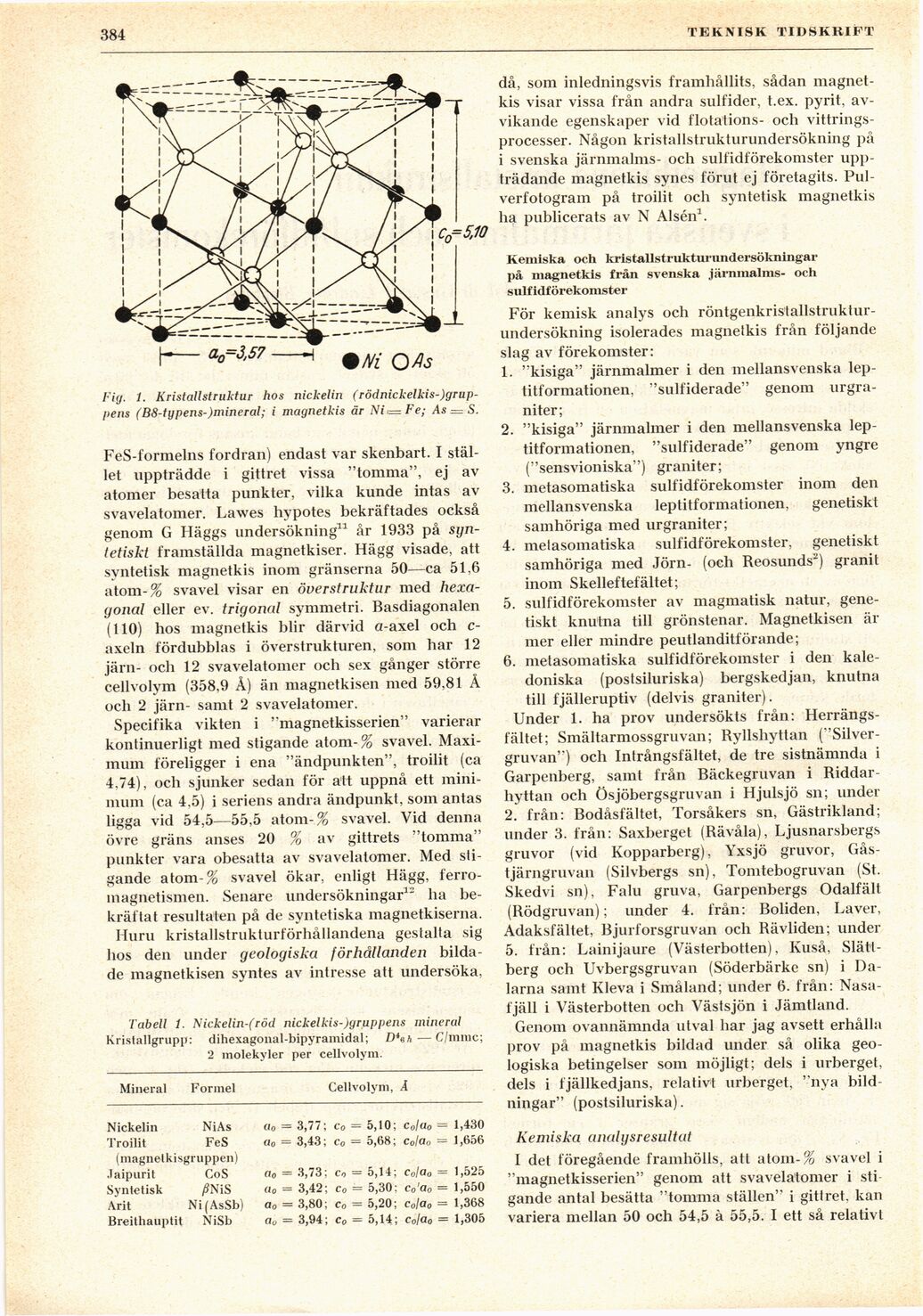

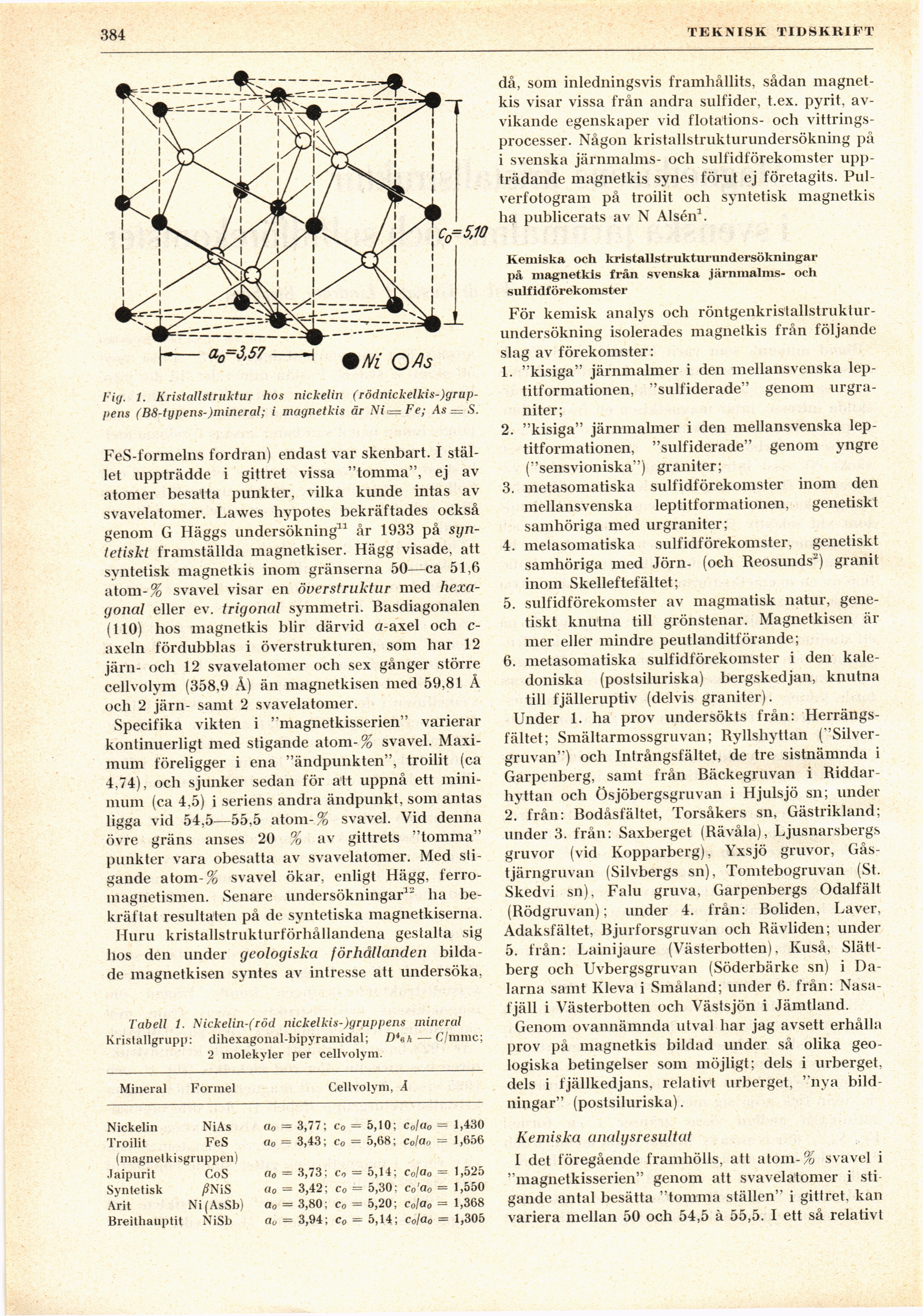

Fig. 1. Kristallstruktur hos nickelin
(rödnickelkis-)grup-pens (B8-typens-)mineral; i magnetkis är Nii—Fe; As — S.
FeS-formelns fordran) endast var skenbart. I
stället uppträdde i gittret vissa "tomma", ej av
atomer besatta punkter, vilka kunde intas av
svavelatomer. Lawes hypotes bekräftades också
genom G Häggs undersökning11 år 1933 på
syntetiskt framställda magnetkisen Hägg visade, att
syntetisk magnetkis inom gränserna 50—ca 51,6
atom-% svavel visar en överstruktur med
hexa-(jonal eller ev. trigonal symmetri. Basdiagonalen
(110) hos magnetkis blir därvid a-axel och
c-axeln fördubblas i överstrukturen, som har 12
järn- och 12 svavelatomer och sex gånger större
cellvolym (358,9 Å) än magnetkisen med 59,81 Å
och 2 järn- samt 2 svavelatomer.
Specifika vikten i "magnetkisserien" varierar
kontinuerligt med stigande atom-% svavel.
Maximum föreligger i ena "ändpunkten", troilit (ca
4.74), och sjunker sedan för att uppnå ett
minimum (ca 4.5) i seriens andra ändpunkt, som antas
ligga vid 54,5—55,5 atom-% svavel. Vid denna
övre gräns anses 20 % av gittrets "tomma"
punkter vara obesatta av svavelatomer. Med
stigande atom-% svavel ökar, enligt Hägg,
ferro-magnetismen. Senare undersökningar12 ha
bekräftat resultaten på de syntetiska magnetkiserna.
Huru kristallstrukturförhållandena gestalta sig
hos den under geologiska förhållanden
bildade magnetkisen syntes av intresse att undersöka,
Tabell 1. Nickelin-(röd nickelkis-)gruppens mineral
kristallgrupp: dihexagonal-bipyramidal; D4eh—C/mmc;
2 molekyler per cellvolym.
Mineral Formel Cellvolym, Å
Nickelin NiAs do = 3,77; Co = 5,10; c0/«0 = 1,430
Troilit FeS a0 = 3,43; c0 = 5,68; c0/a0 = 1,656
(magnet kisgruppen)
.laipurit CoS a0 = 3,73; Co — 5,14; c0/a0 = 1,525
Syntetisk ßms (lo = 3,42; Co = 5,30; c0’a0 = 1,550
Arit Ni(AsSb) a0 = 3,80; Co = 5,20; c0\a0 = 1,368
Breithanptit NiSb Oo = 3,94; Co = 5,14; c0/a0 = 1,305
då, som inledningsvis framhållits, sådan
magnetkis visar vissa från andra sulfider, t.ex. pyrit,
avvikande egenskaper vid flotations- och
vittringsprocesser. Någon kristallstrukturundersökning på
i svenska järnmalms- och sulfidförekomster
uppträdande magnetkis synes förut ej företagits.
Pul-verfotogram på troilit och syntetisk magnetkis
ha publicerats av N Alsén1.
Kemiska och kristallstrukturundersökningar
på magnetkis från svenska järnmalms- och
sulfidförekomster
För kemisk analys och
röntgenkristallstruktur-undersökning isolerades magnetkis från följande
slag av förekomster:
1. "kisiga" järnmalmer i den mellansvenska
lep-titformationen, "sulfiderade" genom
urgra-niter;
2. "kisiga" järnmalmer i den mellansvenska
lep-titformationen, "sulfiderade" genom yngre
("sensvioniska") graniter;
3. metasomatiska sulfidförekomster inom den
mellansvenska leptitformationen, genetiskt
samhöriga med urgraniter;
4. metasomatiska sulfidförekomster, genetiskt
samhöriga med Jörn- (och Reosunds2) granit
inom Skelleftefältet;
5. sulfidförekomster av magmatisk natur,
genetiskt knutna till grönstenar. Magnetkisen är
mer eller mindre peutlanditförande;
6. metasomatiska sulfidförekomster i den
kale-doniska (postsiluriska) bergskedjan, knutna
till fjälleruptiv (delvis graniter).
Under 1. ha prov undersökts från:
Herrängs-fältet; Smältarmossgruvan; Ryllshyttan
("Silvergruvan") och Intrångsfältet, de tre sistnämnda i
Garpenberg, samt från Bäckegruvan i
Riddarhyttan och Ösjöbergsgruvan i Hjulsjö sn; under
2. från: Bodåsfältet, Torsåkers sn, Gästrikland;
under 3. från: Saxberget (Rävåla), Ljusnarsbergs
gruvor (vid Kopparberg), Yxsjö gruvor,
Gås-tjärngruvan (Silvbergs sn), Tomtebogruvan (St.
Skedvi sn), Falu gruva, Garpenbergs Odalfält
(Rödgruvan); under 4. från: Boliden, Laver,
Adaksfältet, Bjurforsgruvan och Rävliden; under
5. från: Lainijaure (Västerbotten), Kuså,
Slätt-berg och Uvbergsgruvan (Söderbärke sn) i
Dalarna samt Kleva i Småland; under 6. från:
Nasafjäll i Västerbotten och Västsjön i Jämtland.
Genom ovannämnda utval har jag avsett erhålla
prov på magnetkis bildad under så olika
geologiska betingelser som möjligt; dels i urberget,
dels i fjällkedjans, relativt urberget, "nya
bildningar" (postsiluriska).
Kendska analysresultat
I det föregående framhölls, att atom-% svavel i
"magnetkisserien" genom att svavelatomer i sti
gande antal besätta "tomma ställen" i gittret, kan
variera mellan 50 och 54,5 à 55,5. I ett så relativt
