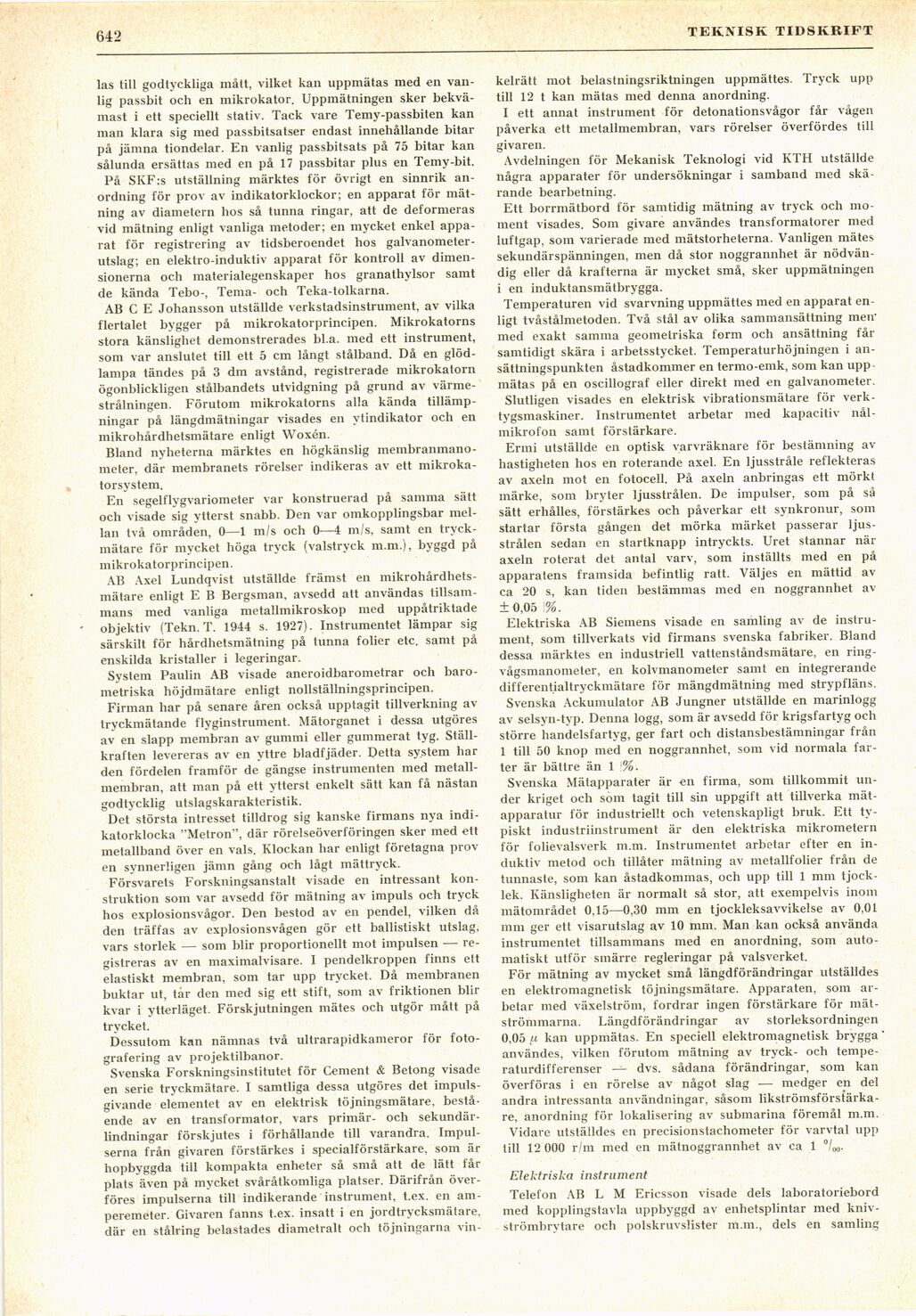

6.34
TEKNISK TIDSKRIFT
las till godtyckliga mått, vilket kan uppmätas med en
vanlig passbit och en mikrokator. Uppmätningen sker
bekvämast i ett speciellt stativ. Tack vare Temy-passbiten kan
man klara sig med passbitsatser endast innehållande bitar
på jämna tiondelar. En vanlig passbitsats på 75 bitar kan
sålunda ersättas med en på 17 passbitar pius en Temy-bit.
På SIvF:s utställning märktes för övrigt en sinnrik
anordning för prov av indikatorklockor; en apparat för
mätning av diametern hos så tunna ringar, att de deformeras
vid mätning enligt vanliga metoder; en mycket enkel
apparat för registrering av tidsberoendet hos
galvanometerutslag; en elektro-induktiv apparat för kontroll av
dimensionerna och materialegenskaper hos granathylsor samt
de kända Tebo-, Tema- och Teka-tolkarna.
AB C E Johansson utställde verkstadsinstrument, av vilka
flertalet bygger på mikrokatorprincipen. Mikrokatorns
stora känslighet demonstrerades bl.a. med ett instrument,
som var anslutet till ett 5 cm långt stålband. Då en
glödlampa tändes på 3 dm avstånd, registrerade mikrokatorn
ögonblickligen stålbandets utvidgning på grund av
värmestrålningen. Förutom mikrokatorns alla kända
tillämpningar på längdmätningar visades en ytindikator och en
mikrohårdhetsmätare enligt Woxén.
Bland nyheterna märktes en högkänslig
membranmanometer, där membranets rörelser indikeras av ett
mikroka-torsystem.
En segelflygvariometer var konstruerad på samma sätt
och visade sig ytterst snabb. Den var omkopplingsbar
mellan två områden, 0—1 m/s och 0—4 m/s, samt en
tryckmätare för mycket höga tryck (valstryck m.m.), byggd på
mikrokatorprincipen.
AB Axel Lundqvist utställde främst en
mikrohårdhetsmätare enligt E B Bergsman, avsedd att användas
tillsammans med vanliga metallmikroskop med uppåtriktade
objektiv (Tekn. T. 1944 s. 1927). Instrumentet lämpar sig
särskilt för hårdhetsmätning på tunna folier etc. samt på
enskilda kristaller i legeringar.
System Paulin AB visade aneroidbarometrar och
barometriska höjdmätare enligt nollställningsprincipen.
Firman har på senare åren också upptagit tillverkning av
tryckmätande flyginstrument. Mätorganet i dessa utgöres
av en slapp membran av gummi eller gummerat tyg.
Ställ-kraften levereras av en yttre bladfjäder. Detta system har
den fördelen framför de gängse instrumenten med
metallmembran, att man på ett ytterst enkelt sätt kan få nästan
godtycklig utslagskarakteristik.
Det största intresset tilldrog sig kanske firmans nya
indikatorklocka "Metron", där rörelseöverföringen sker med ett
metallband över en vals. Klockan har enligt företagna
proven synnerligen jämn gång och lågt mättryck.
Försvarets Forskningsanstalt visade en intressant
konstruktion som var avsedd för mätning av impuls och tryck
hos explosionsvågor. Den bestod av en pendel, vilken då
den träffas av explosionsvågen gör ett ballistiskt utslag,
vars storlek — som blir proportionellt mot impulsen —
registreras av en maximalvisare. I pendelkroppen finns ett
elastiskt membran, som tar upp trycket. Då membranen
buktar ut, tàr den med sig ett stift, som av friktionen blir
kvar i ytterläget. Förskjutningen mätes och utgör mått på
trycket.
Dessutom kan nämnas två ultrarapidkameror för
fotografering av projektilbanor.
Svenska Forskningsinstitutet för Cement & Betong visade
en serie tryckmätare. I samtliga dessa utgöres det
impulsgivande elementet av en elektrisk töjningsmätare,
bestående av en transformator, vars primär- och
sekundär-lindningar förskjutes i förhållande till varandra.
Impulserna från givaren förstärkes i specialförstärkare, som är
hopbyggda till kompakta enheter så små att de lätt får
plats även på mycket svåråtkomliga platser. Därifrån
överföres impulserna till indikerande instrument, t.ex. en
amperemeter. Givaren fanns t.ex. insatt i en jordtrycksmätare,
där en stålring belastades diametralt och töjningarna vin-
kelrätt mot belastningsriktningen uppmättes. Tryck upp
till 12 t kan mätas med denna anordning.
I ett annat instrument för detonationsvågor får vågen
påverka ett metallmembran, vars rörelser överfördes till
givaren.
Avdelningen för Mekanisk Teknologi vid KTH utställde
några apparater för undersökningar i samband med
skärande bearbetning.
Ett borrmätbord för samtidig mätning av tryck och
moment visades. Som givare användes transformatorer med
luftgap, som varierade med mätstorheterna. Vanligen mätes
sekundärspänningen, men då stor noggrannhet är
nödvändig eller då krafterna är mycket små, sker uppmätningen
i en induktansmätbrygga.
Temperaturen vid svarvning uppmättes med en apparat
enligt tvåstålmetoden. Två stål av olika sammansättning men’
med exakt samma geometriska form och ansättning får
samtidigt skära i arbetsstycket. Temperaturhöjningen i
an-sättningspunkten åstadkommer en termo-emk, som kan upp
mätas på en oscillograf eller direkt med en galvanometer.
Slutligen visades en elektrisk vibrationsmätare för
verktygsmaskiner. Instrumentet arbetar med kapacitiv
nålmikrofon samt förstärkare.
Ermi utställde en optisk varvräknare för bestämning av
hastigheten hos en roterande axel. En ljusstråle reflekteras
av axeln mot en fotocell. På axeln anbringas ett mörkt
märke, som bryter ljusstrålen. De impulser, som på så
sätt erhålles, förstärkes och påverkar ett synkronur, som
startar första gången det mörka märket passerar
ljusstrålen sedan en startknapp intryckts. Uret stannar när
axeln roterat det antal varv, som inställts med en på
apparatens framsida befintlig ratt. Väljes en mättid av
ca 20 s, kan tiden bestämmas med en noggrannhet av
±0,05 :%.
Elektriska AB Siemens visade en samling av de
instrument, som tillverkats vid firmans svenska fabriker. Bland
dessa märktes en industriell vattenståndsmätare, en
ring-vågsmanometer, en kolvmanometer samt en integrerande
differentialtryckmätare för mängdmätning med strypfläns.
Svenska Ackumulator AB Jungner utställde en marinlogg
av selsyn-typ. Denna logg, som är avsedd för krigsfartyg och
större handelsfartyg, ger fart och distansbestämningar från
1 till 50 knop med en noggrannhet, som vid normala
farter är bättre än 1 •%.
Svenska Mätapparater är en firma, som tillkommit
under kriget och som tagit till sin uppgift att tillverka
mät-apparatur för industriellt och vetenskapligt bruk. Ett
typiskt industriinstrument är den elektriska mikrometern
för folievalsverk m.m. Instrumentet arbetar efter en
induktiv metod och tillåter mätning av metallfolier från de
tunnaste, som kan åstadkommas, och upp till 1 mm
tjocklek. Känsligheten är normalt så stor, att exempelvis inom
mätområdet 0,15—0,30 mm en tjockleksavvikelse av 0,01
mm ger ett visarutslag av 10 mm. Man kan också använda
instrumentet tillsammans med en anordning, som
automatiskt utför smärre regleringar på valsverket.
För mätning av mycket små längdförändringar utställdes
en elektromagnetisk töjningsmätare. Apparaten, som
arbetar med växelström, fordrar ingen förstärkare för
mät-strömmarna. Längdförändringar av storleksordningen
0,05 n kan uppmätas. En speciell elektromagnetisk brygga’
användes, vilken förutom mätning av tryck- och
temperaturdifferenser —- dvs. sådana förändringar, som kan
överföras i en rörelse av något slag — medger en del
andra intressanta användningar, såsom
likströmsförstärkare, anordning för lokalisering av submarina föremål m.m.
Vidare utställdes en precisionstachometer för varvtal upp
till 12 000 r/m med en mätnoggrannhet av ca 1 °I(M.
Elektriska instrument
Telefon AB L M Ericsson visade dels laboratoriebord
med kopplingstavla uppbyggd av enhetsplintar med
knivströmbrytare och polskruvslister m.m., dels en samling
