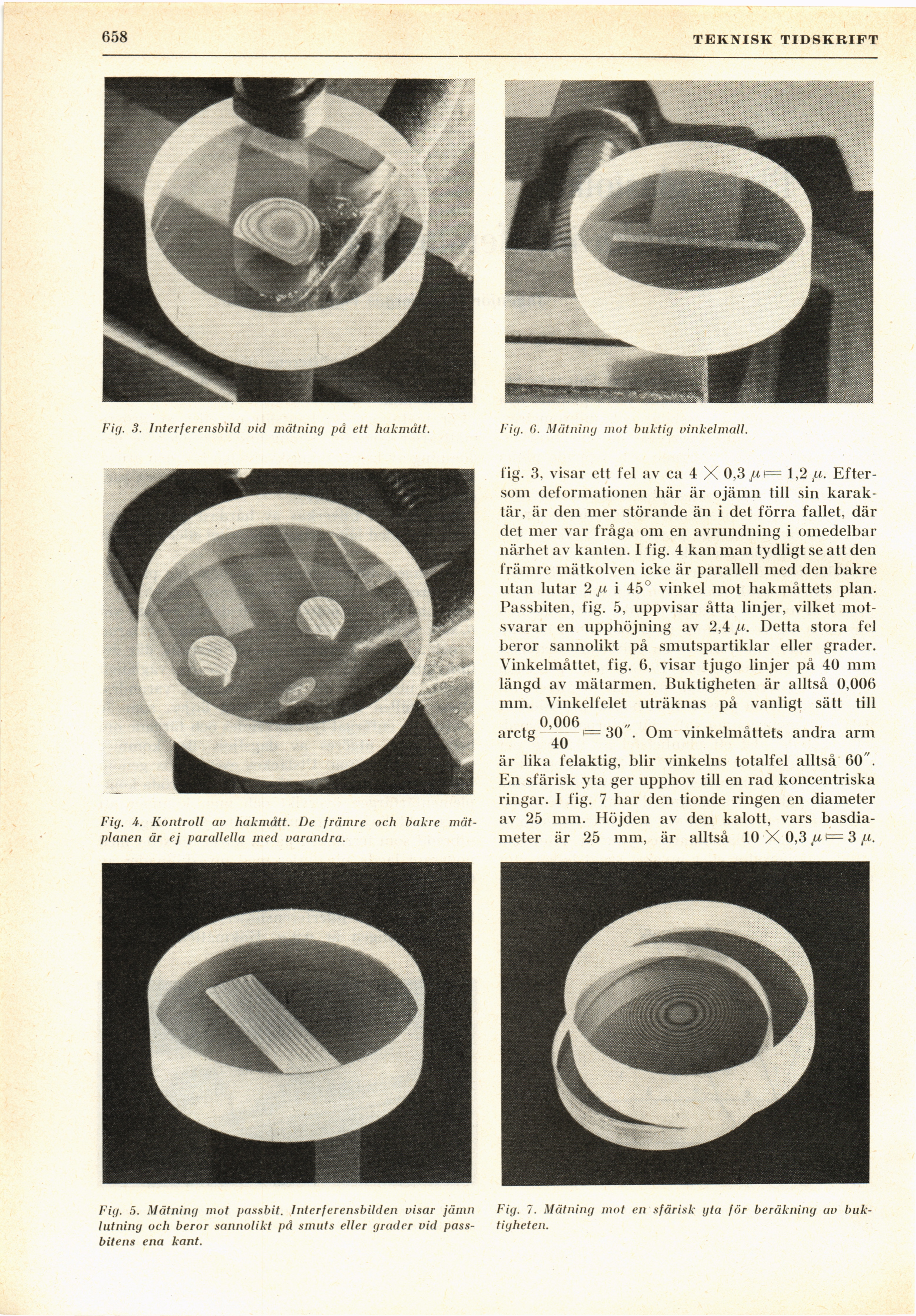

Fig. 3. Interferensbild vid mätning på ett hakmått.
Fig. A. Kontroll av hakmått. De främre och bakre
mät-planen är ej parallella med varandra.
Fig. 5. Mätning mot passbit. Interferensbilden visar jämn
lutning ocli beror sannolikt på smuts eller grader vid
passbitens ena kant.
Fig. 6. Mätning mot buktig vinkelmall.
fig. 3, visar ett fel av ca 4 X 0,3 ju\= 1,2 ju.
Eftersom deformationen här är ojämn till sin
karaktär, är den mer störande än i det förra fallet, där
det mer var fråga om en avrundning i omedelbar
närhet av kanten. I fig. 4 kan man tydligt se att den
främre mätkolven icke är parallell med den bakre
utan lutar 2 /* i 45° vinkel mot hakmåttets plan.
Passbiten, lig. 5, uppvisar åtta linjer, vilket
motsvarar en upphöjning av 2,4 /t. Detta stora fel
beror sannolikt på smutspartiklar eller grader.
Vinkelmåttet, fig. 6, visar tjugo linjer på 40 mm
längd av mätarmen. Buktigheten är alltså 0,006
mm. Vinkelfelet uträknas på vanligt sätt till
arctg 30 ". Om vinkelmåttets andra arm
40
är lika felaktig, blir vinkelns totalfel alltså 60".
En sfärisk yta ger upphov till en rad koncentriska
ringar. 1 fig. 7 har den tionde ringen en diameter
av 25 mm. Höjden av den kalott, vars
basdiameter är 25 mm, är alltså 10X0,3/^1=3^.
Fig. 7. Mätning mot en sfärisk yta för beräkning av
buktigheten.
