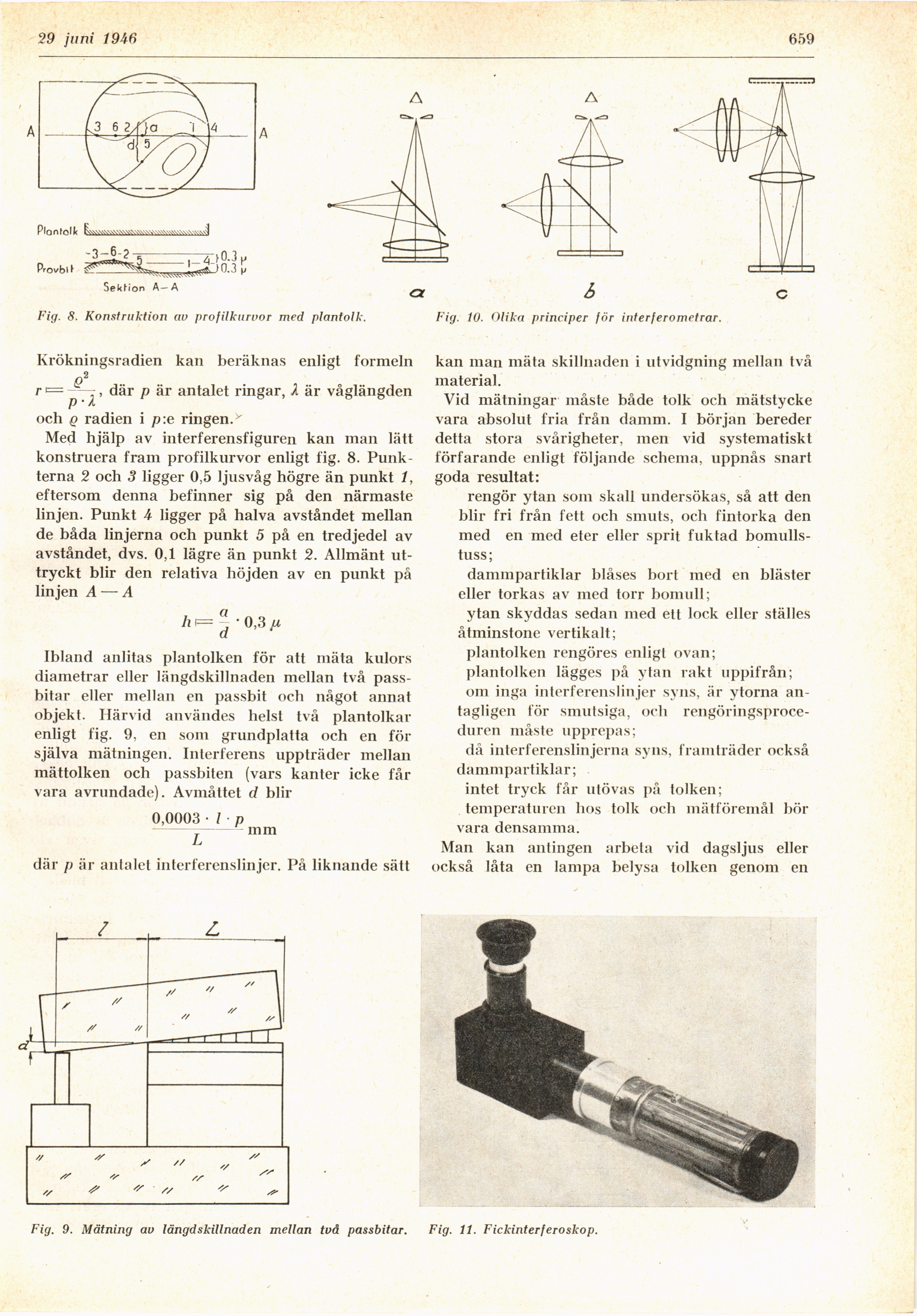

2.9 juni 1946
659
Piontolk L
-3—6-2
Fig. 8. Konstruktion av profilkurvor med plantolk.
Fig. 10. Olika principer för interferometrar.
Krökningsradien kan beräknas enligt formeln
r <= —-, där p är antalet ringar, Å är våglängden
p ’ A
och q radien i p:e ringen.’
Med hjälp av interferensfiguren kan man lätt
konstruera fram profilkurvor enligt fig. 8.
Punkterna 2 och 3 ligger 0,5 ljusvåg högre än punkt 1,
eftersom denna befinner sig på den närmaste
linjen. Punkt A ligger på halva avståndet mellan
de båda linjerna och punkt 5 på en tredjedel av
avståndet, dvs. 0,1 lägre än punkt 2. Allmänt
uttryckt blir den relativa höjden av en punkt på
linjen A — A
h \= ~ • 0,3 ju
a
Ibland anlitas plantolken för att mäta kulors
diametrar eller längdskillnaden mellan två
passbitar eller mellan en passbit och något annat
objekt. Härvid användes helst två plantolkar
enligt fig. 9, en som grundplatta och en för
själva mätningen. Interferens uppträder mellan
mättolken och passbiten (vars kanter icke får
vara avrundade). Avmåttet d blir
0,0003 ■ l • p
mm
där p är anlalet interferenslinjer. På liknande sätt
kan man mäta skillnaden i utvidgning mellan två
material.
Vid mätningar måste både tolk och mätstycke
vara absolut fria från damm. I början bereder
detta stora svårigheter, men vid systematiskt
förfarande enligt följande schema, uppnås snart
goda resultat:
rengör ytan som skall undersökas, så att den
blir fri från fett och smuts, och fintorka den
med en ined eter eller sprit fuktad
bomullstuss;
dammpartiklar blåses bort med en bläster
eller torkas av med torr bomull;
ytan skyddas sedan med ett lock eller ställes
åtminstone vertikalt;
plantolken rengöres enligt ovan;
plantolken lägges på ytan rakt uppifrån;
om inga interferenslinjer syns, är ytorna
antagligen för smutsiga, och
rengöringsproceduren måste upprepas;
då interferenslinjerna syns, framträder också
dammpartiklar;
intet tryck får utövas på tolken;
temperaturen hos tolk och mätföremål bör
vara densamma.
Man kan antingen arbeta vid dagsljus eller
också låta en lampa belysa tolken genom en
Fig. 9. Mätning av längdskillnaden mellan två passbitar. Fig. 11. Fickinterferoskop.
