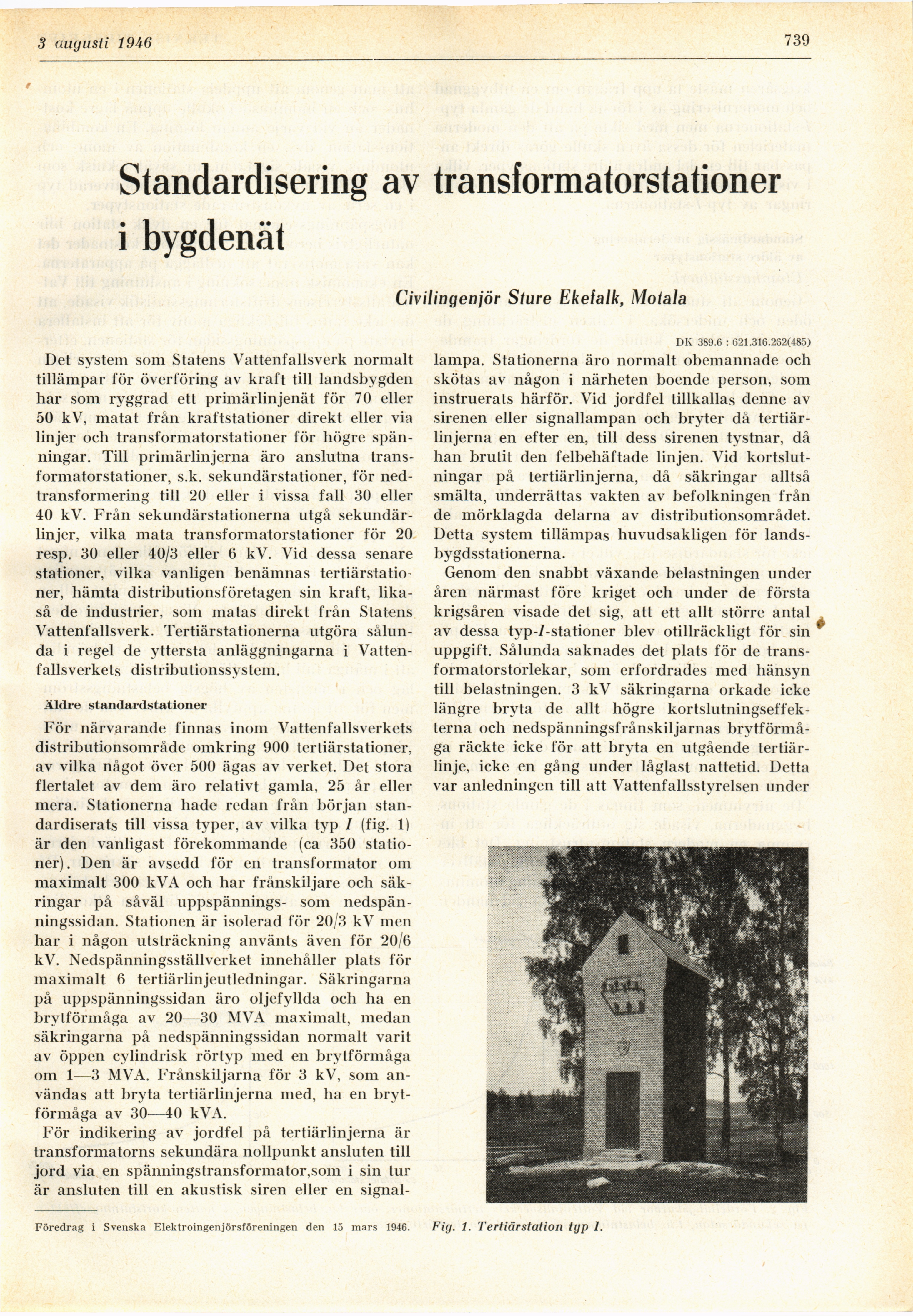

Full resolution (JPEG) - On this page / på denna sida - H. 31. 3 augusti 1946 - Standardisering av transformatorstationer i bygdenät, av Sture Ekefalk

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

10 augusti 1946

739


Standardisering av transformatorstationer
i bygdenät

Civilingenjör Sture Ekefalk, Motala

DK 389.6 : 621.316.262(485)

Det system som Statens Vattenfallsverk normalt
tillämpar för överföring av kraft till landsbygden
har som ryggrad ett primärlinjenät för 70 eller
50 kV, matat från kraftstationer direkt eller via
linjer och transformatorstationer för högre
spänningar. Till primärlinjerna äro anslutna
transformatorstationer, s.k. sekundärstationer, för
nedtransformering till 20 eller i vissa fall 30 eller
40 kV. Från sekundärstationerna utgå
sekundärlinjer, vilka mata transformatorstationer för 20
resp. 30 eller 40/3 eller 6 kV. Vid dessa senare
stationer, vilka vanligen benämnas
tertiärstationer, hämta distributionsföretagen sin kraft,
likaså de industrier, som matas direkt från Statens
Vattenfallsverk. Tertiärstationerna utgöra
sålunda i regel de yttersta anläggningarna i
Vattenfallsverkets distributionssystem.

Äldre standardstationer

För närvarande finnas inom Vattenfallsverkets
distributionsområde omkring 900 tertiärstationer,
av vilka något över 500 ägas av verket. Det stora
flertalet av dem äro relativt gamla, 25 år eller
mera. Stationerna hade redan från början
standardiserats till vissa typer, av vilka typ 1 (fig. 1)
är den vanligast förekommande (ca 350
stationer) . Den är avsedd för en transformator om
maximalt 300 kVA och har frånskiljare och
säkringar på såväl uppspännings- som
nedspän-ningssidan. Stationen är isolerad för 20/3 kV men
har i någon utsträckning använts även för 20/6
kV. Nedspänningsställverket innehåller plats för
maximalt 6 tertiärlinjeutledningar. Säkringarna
på uppspänningssidan äro oljefyllda och ha en
brytförmåga av 20—30 MVA maximalt, medan
säkringarna på nedspänningssidan normalt varit
av öppen cylindrisk rörtyp med en brytförmåga
om 1—3 MVA. Frånskiljarna för 3 kV, som
användas att bryta tertiärlinjerna med, ha en
brytförmåga av 30—40 kVA.

För indikering av jordfel på tertiärlinjerna är
transformatorns sekundära nollpunkt ansluten till
jord via en spänningstransformator,som i sin tur
är ansluten till en akustisk siren eller en signallampa.
Stationerna äro normalt obemannade och
skötas av någon i närheten boende person, som
instruerats härför. Vid jordfel tillkallas denne av
sirenen eller signallampan och bryter då
tertiärlinjerna en efter en, till dess sirenen tystnar, då
han brutit den felbehäftade linjen. Vid
kortslutningar på tertiärlinjerna, då säkringar alltså
smälta, underrättas vakten av befolkningen från
de mörklagda delarna av distributionsområdet.
Detta system tillämpas huvudsakligen för
landsbygdsstationerna.

Genom den snabbt växande belastningen under
åren närmast före kriget och under de första
krigsåren visade det sig, att ett allt större antal
av dessa typ-1-stationer blev otillräckligt för sin
uppgift. Sålunda saknades det plats för de
transformatorstorlekar, som erfordrades med hänsyn
till belastningen. 3 kV säkringarna orkade icke
längre bryta de allt högre
kortslutningseffekterna och nedspänningsfrånskiljarnas
brytförmåga räckte icke för att bryta en utgående
tertiär-linje, icke en gång under låglast nattetid. Detta
var anledningen till att Vattenfallsstyrelsen under

Föredrag i Svenska Elektroingenjörsföreningen den 15 mars 1946.

Fig. 1. Tertiärstation typ I.
