17 augusti 1946
787

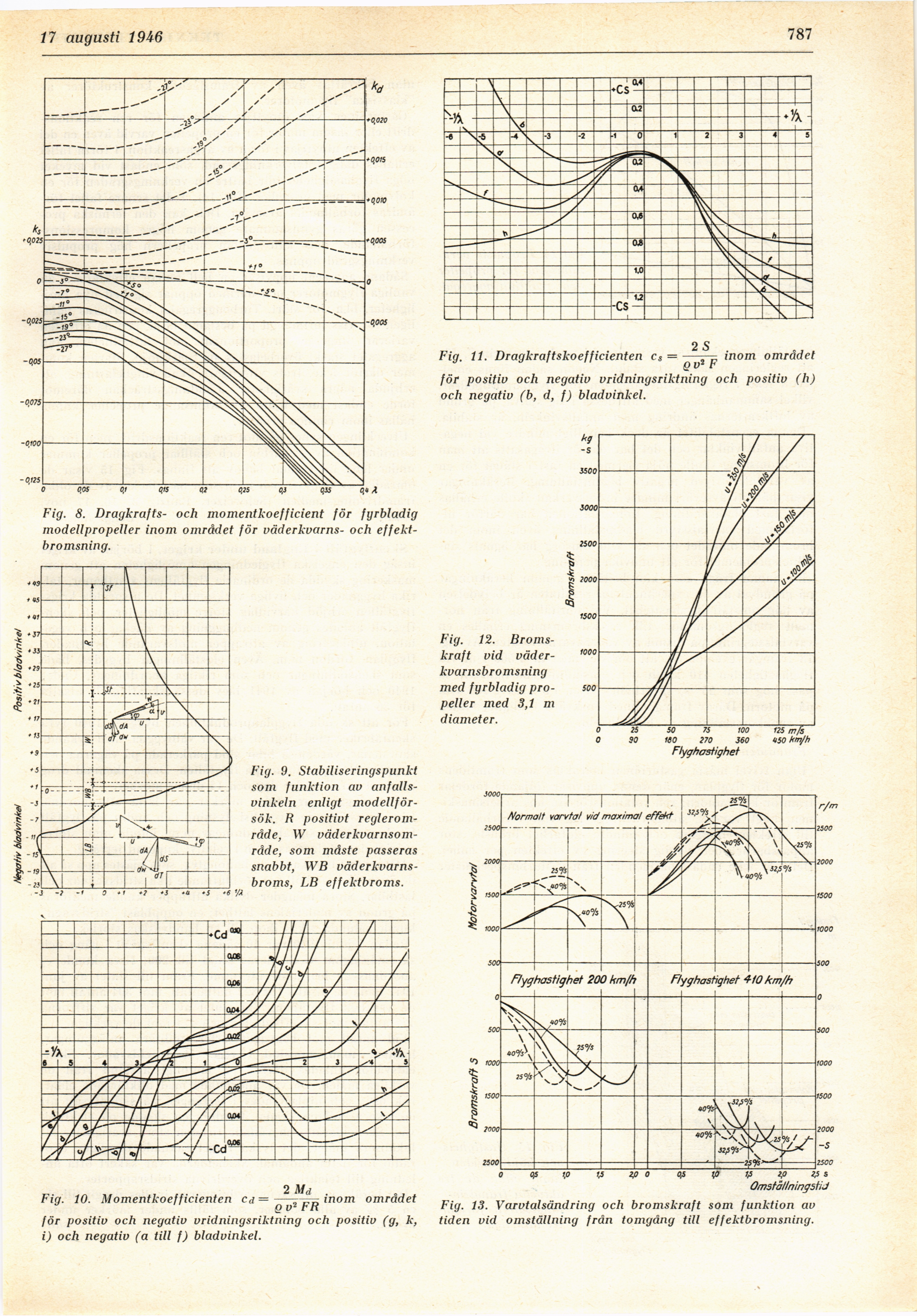

Fig. 8. Dragkrafts- och momentkoefficient för fyrbladig
modellpropeller inom området för väderkvarns- och
effekt-bromsning.
Fig. 9. Stabiliseringspunkt
som funktion av
anfallsvinkeln enligt
modellförsök. R positivt
reglerom-råde, W
väderkvarnsområde, som måste passeras
snabbt, WB
väderkvarns-broms, LB effektbroms.
Fia. 10. Momentkoefficienten cd= ^ inom området
g i>2 FR
för positiv och negativ vridningsriktning och positiv (g, k,
i) och negativ (a till f) bladvinkel.
2S
Q v2 F
inom området
Fig. 11. Dragkraftskoefficienten cs =
för positiv och negativ vridningsriktning och positiv (h)
och negativ (b, d, f) bladvinkel.
Fig. 12.
Bromskraft vid
väder-kvarnsbromsning
med fyrbladig
propeller med 3,1 m
diameter.
Fig. 13. Varvtalsändring och bromskraft som funktion av
tiden vid omställning från tomgång till effektbromsning.
