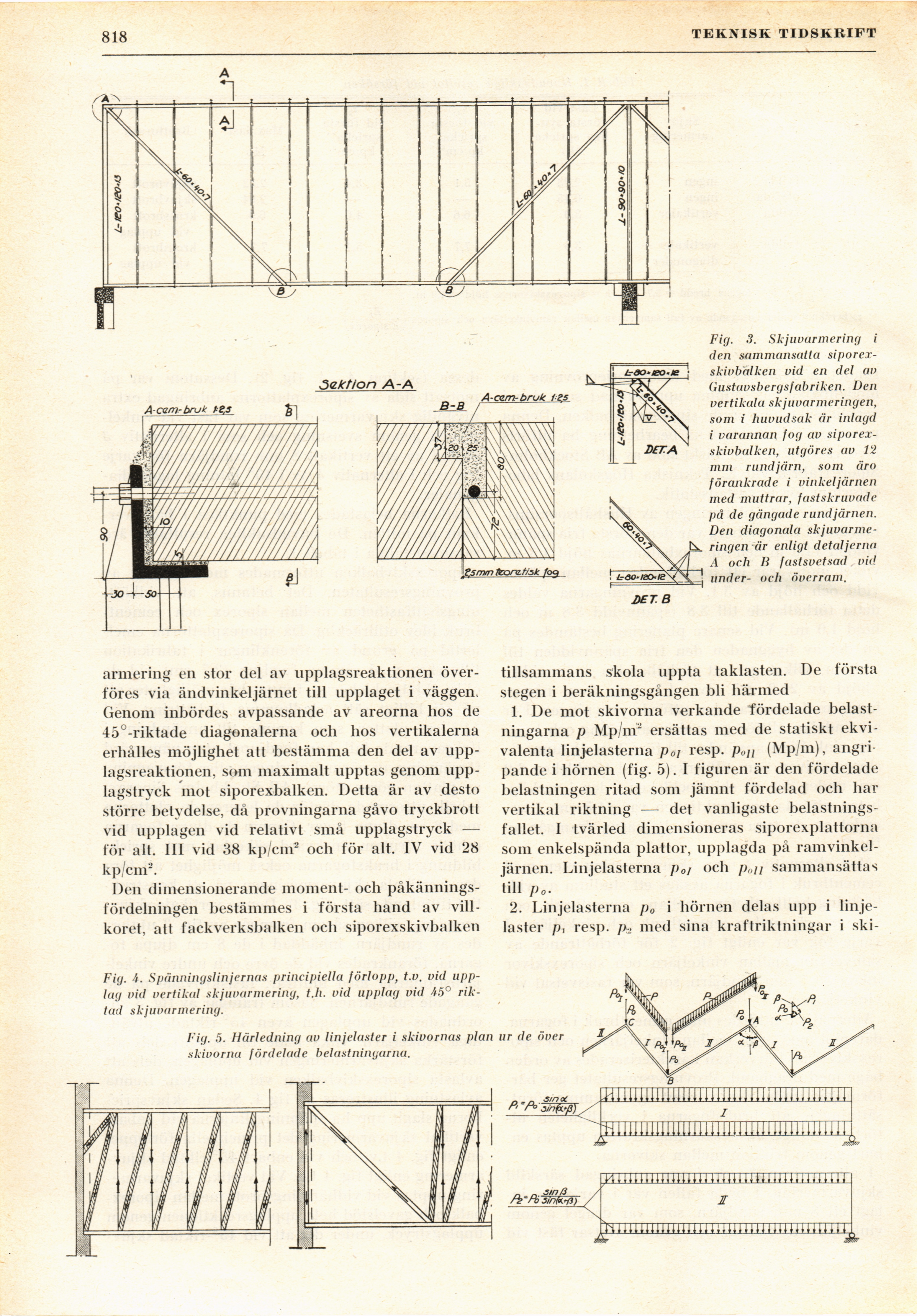

Fig. 3. Skjuvarmering i
den sammansatta
siporex-skivbalken vid en del av
Gustavsbergsfabriken. Den
vertikala skjuvarmeringen,
som i huvudsak är inlagd
i varannan fog av
siporex-skivbalken, utgöres av 12
mm rund järn, som äro
förankrade i vinkeljärnen
med muttrar, fastskruvade
])å de gängade rundjärnen.
Den diagonala
skjuvarmeringen är enligt detaljerna
A och Ii fastsvetsad vid
under- och överram.
armering en stor del av upplagsreaktionen
överföres via iindvinkeljärnet till upplaget i väggen.
Genom inbördes avpassande av areorna hos de
45°-riktade diagonalerna och hos vertikalerna
erhålles möjlighet att bestämma den del av
upplagsreaktionen, som maximalt upptas genom
upplagstryck mot siporexbalken. Detta är av desto
större betydelse, då provningarna gåvo tryckbrott
vid upplagen vid relativt små upplagstryck —
för alt. Ill vid 38 kp/cnr och för alt. IV vid 28
k p/cm2.
Den dimensionerande moment- och
påkännings-fördelningèn bestämmes i första hand av
villkoret, att fackverksbalken och siporexskivbalken
tillsammans skola uppta taklasten. De första
stegen i beräkningsgången bli härmed
1. De mot skivorna verkande fördelade
belastningarna p Mp/m2 ersättas med de statiskt
ekvivalenta linjelasterna />0/ resp. poll (Mp/m), angri
pande i hörnen (fig. 5). I figuren är den fördelade
belastningen ritad som jämnt fördelad och har
vertikal riktning — det vanligaste
belastningsfallet. I tvärled dimensioneras siporexplattorna
som enkelspända plattor, upplagda på
ramvinkel-järnen. Linjelasterna p0/ och p„ii sammansättas
till po.
2. Linjelasterna p0 i hörnen delas upp i
linjelaster jh resp. p., med sina kraftriktningar i ski-
Fig. i. Spänningslinjernas principiella förlopp, t.v. vid
upplag vid vertikal skjuvarmering, t.h. vid upplag vid 45°
riktad skjuvarmering.
Fig. 5. Härledning av linjelaster i skivornas plan ur de över
skivorna fördelade belastningarna.
