1034
TEKNISK TIDSKRIFT

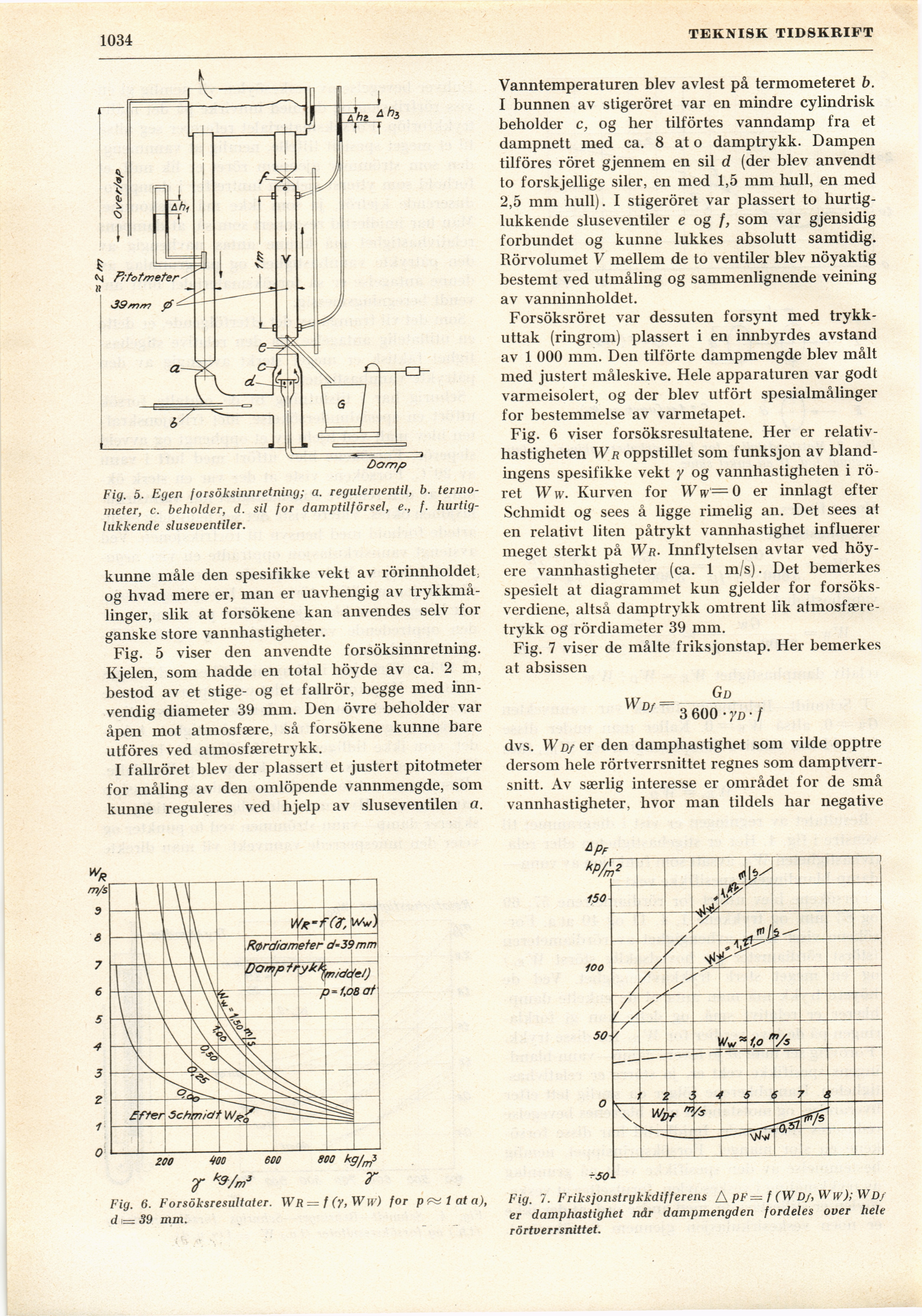

Fig. 5. Egen forsöksinnretning; a. regulerventil, b.
termometer, c. beliolder, d. sil for damptilförsel, e., f.
hurtig-lukkende sluseventiler.
kunne måle den spesifikke vekt av rörinnholdet;
og hvad mere er, man er uavhengig av
trykkmå-linger, slik at forsökene kan anvendes selv for
ganske store vannhastigheter.
Fig. 5 viser den anvendte forsöksinnretning.
Kjelen, som hadde en total höyde av ca. 2 m,
bestod av et stige- og et fallrör, begge med
inn-vendig diameter 39 mm. Den övre beholder var
åpen mot atmosfære, så forsökene kunne bare
utföres ved atmosfæretrykk.
I fallröret blev der plassert et justert pitotmeter
for måling av den omlöpende vannmengde, som
kunne reguleres ved hjelp av sluseventilen a.
Vanntemperaturen blev avlest på termometeret b.
I bunnen av stigeröret var en mindre cylindrisk
beholder c, og her tilförtes vanndamp fra et
dampnett med ca. 8 at o damptrykk. Dampen
tilföres röret gjennem en sil d (der blev anvendt
to forskjellige siler, en med 1,5 mm hull, en med
2,5 mm hull). I stigeröret var plassert to
hurtig-lukkende sluseventiler e og f, som var gjensidig
förbundet og kunne lukkes absolutt samtidig.
Rörvolumet V mellem de to ventiler blev nöyaktig
bestemt ved utmåling og sammenlignende veining
av vanninnholdet.
Forsöksröret var dessuten försynt med
trykk-uttak (rmgrom) plassert i en innbyrdes avstand
av 1 000 mm. Den tilförte dampmengde blev målt
med justert måleskive. Hele apparaturen var godt
varmeisolert, og der blev utfört spesialmålinger
for bestemmelse av varmetapet.
Fig. 6 viser forsöksresultatene. Her er
relativhastigheten Wr oppstillet som funksjon av
biandingens spesifikke vekt y og vannhastigheten i
röret Ww. Kurven for Ww — 0 er innlagt efter
Schmidt og sees å ligge rimelig an. Det sees at
en relativt liten påtrykt vannhastighet influerer
meget sterkt på Wr. Innflytelsen avtar ved
höy-ere vannhastigheter (ca. 1 m/s). Det bemerkes
spesielt at diagrammet kun gjelder for
forsöks-verdiene, altså damptrykk omtrent lik
atmosfæretrykk og rördiameter 39 mm.
Fig. 7 viser de målte friksjonstap. Her bemerkes
at absissen
Wd/ = 3 60o’ yD • /
dvs. WD/ er den damphastighet som vilde opptre
dersom hele rörtverrsnittet regnes som
damptverr-snitt. Av særlig interesse er området for de små
vannhastigheter, hvor man tildels har negative
-so i
Fig. 7. Friksjonstrykkdifferens A pF — f (WD/, W w); WD/
er damphastighet når dampmengden fordeles over hele
rörtverrsnittet.
Fig. 6. Forsöksresultater. Wr — f (y,Ww) for pælata),
d i= 39 mm.
