1068
TEKNISK TIDSKRIFT
byggnaden under en tid, då uttorkning ofta är
önskvärd.
Då första omgångens betong tillräckligt hårdnat
(efter två dygn eller mer) tas kantformarna bort

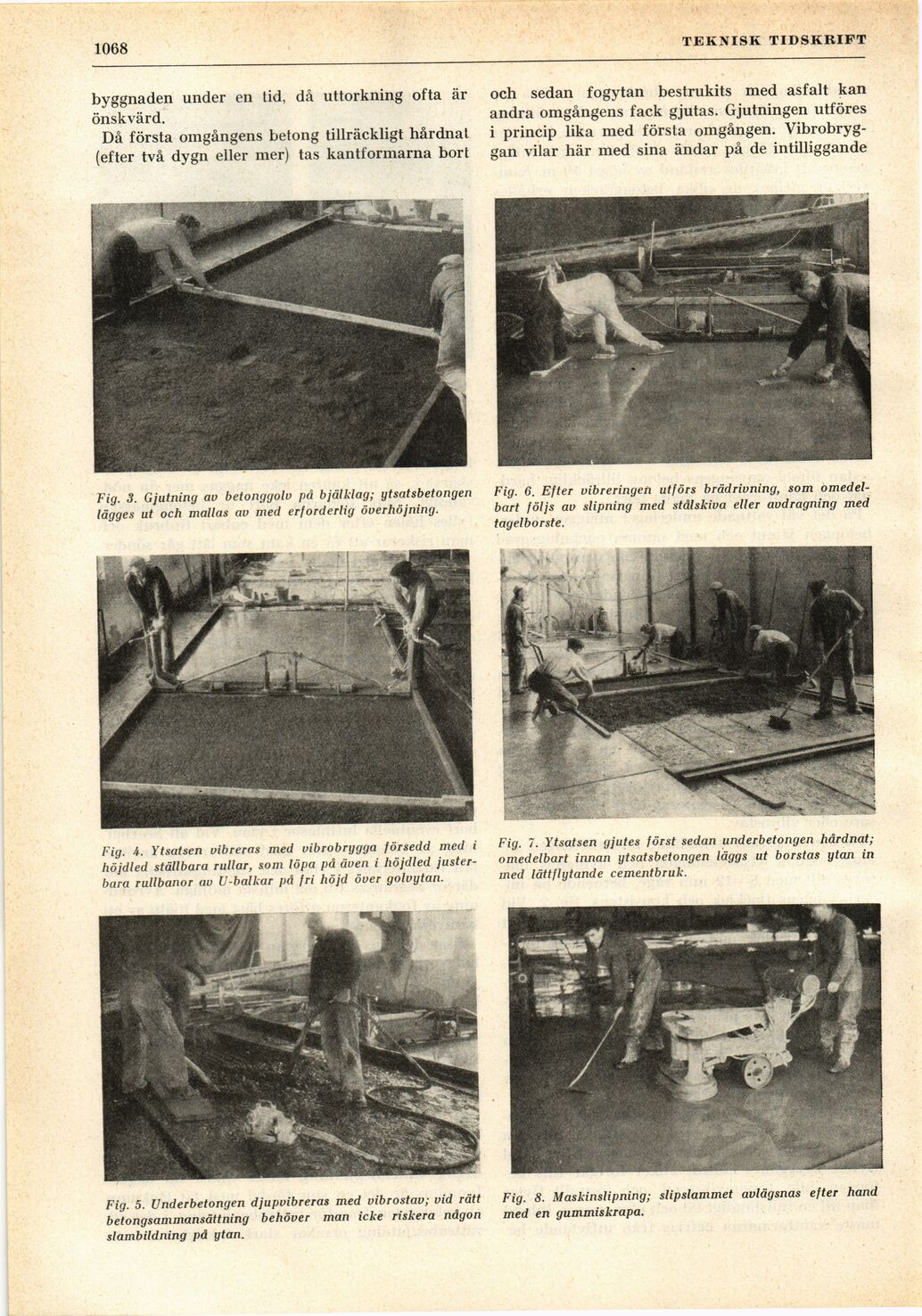

Fig. 3. Gjutning av betonggolv på bjälklag; ytsatsbetongen
lägges ut och mallas av med erforderlig överhöjning.
Fig. 4. Ytsatsen vibreras med vibrobrygga försedd med i
höjdled ställbara rullar, som löpa på även i höjdled
juster-bara rullbanor av U-balkar på fri höjd över golvytan.
Fig. 5. Underbetongen djupvibreras med vibrostav; vid rätt
betongsammansättning behöver man icke riskera någon
slambildning på ytan.
och sedan fogytan bestrukits med asfalt kan
andra omgångens fack gjutas. Gjutningen utföres
i princip lika med första omgången.
Vibrobryg-gan vilar här med sina ändar på de intilliggande
Fig. 6. Efter vibreringeh utförs brådrivning, som
omedelbart följs av slipning med stålskiva eller avdragning med
tagelborste.
Fig. 7. Ytsatsen gjutes först sedan underbetongen hårdnat;
omedelbart innan ytsatsbetongen läggs ut borstas ytan in
med lättflytande cementbruk.
Fig. 8. Maskinslipning; slipslammet avlägsnas efter hand
med en gummiskrapa.
