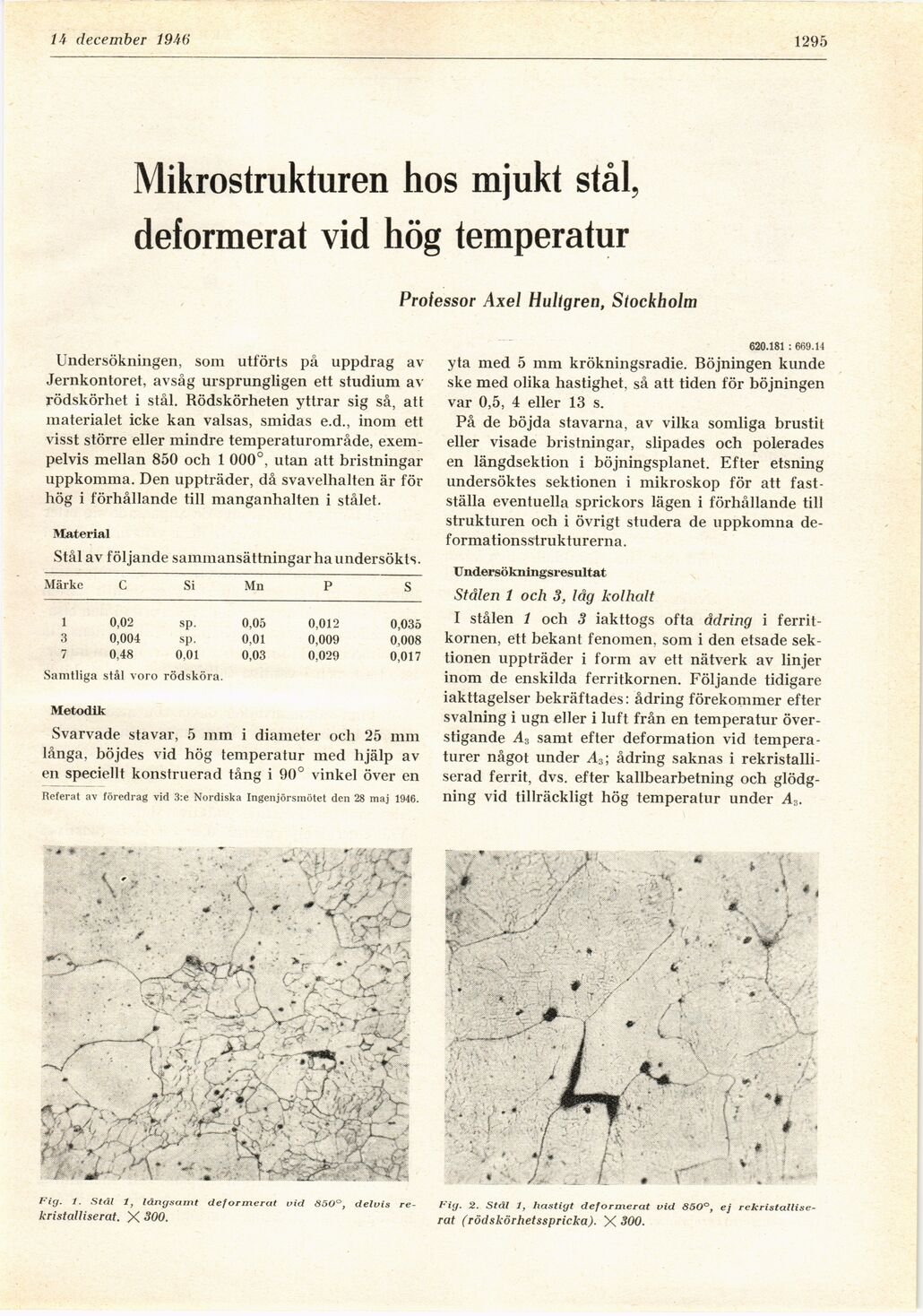

Full resolution (JPEG) - On this page / på denna sida - H. 50. 14 december 1946 - Mikrostrukturen hos mjukt stål, deformerat vid hög temperatur, av Axel Hultgren
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
14 december 1946
1295
Mikrostrukturen hos mjukt stål,
deformerat vid hög temperatur
Professor Axel Hultgren, Stockholm
Undersökningen, som utförts på uppdrag av
Jernkontoret, avsåg ursprungligen ett studium av
rödskörhet i stål. Rödskörheten yttrar sig så, att
materialet icke kan valsas, smidas e.d., inom ett
visst större eller mindre temperaturområde,
exempelvis mellan 850 och 1 000°, utan att bristningar
uppkomma. Den uppträder, då svavelhalten är för
hög i förhållande till manganhalten i stålet.
Material
Stål av följande sammansättningar ha undersökts.
Märke C Si Mn P S
1 0,02 sp. 0,05 0,012 0,035
3 0,004 sp. 0,01 0,009 0,008
7 0,48 0,01 0,03 0,029 0,017
Samtliga stål voro rödsköra.
Metodik
Svarvade stavar, 5 mm i diameter och 25 mm
långa, böjdes vid hög temperatur ined hjälp av
en speciellt konstruerad tång i 90° vinkel över en
Referat av föredrag vid 3:e Nordiska Ingenjörsinötet den 28 maj 1946.
620.181 : 669.14
yta med 5 mm krökningsradie. Böjningen kunde
ske med olika hastighet, så att tiden för böjningen
var 0,5, 4 eller 13 s.
På de böjda stavarna, av vilka somliga brustit
eller visade bristningar, slipades och polerades
en längdsektion i böjningsplanet. Efter etsning
undersöktes sektionen i mikroskop för att
fastställa eventuella sprickors lägen i förhållande till
strukturen och i övrigt studera de uppkomna
deformationsstrukturerna.
Undersökningsresultat
Stålen 1 och 3, låg kolhalt
I stålen 1 och 3 iakttogs ofta ådring i
ferrit-kornen, ett bekant fenomen, som i den etsade
sektionen uppträder i form av ett nätverk av linjer
inom de enskilda ferritkornen. Följande tidigare
iakttagelser bekräftades: ådring förekommer efter
svalning i ugn eller i luft från en temperatur
överstigande A3 samt efter deformation vid
temperaturer något under Az\ ådring saknas i
rekristalli-serad ferrit, dvs. efter kallbearbetning och
glödgning vid tillräckligt hög temperatur under Ä3.
Fig. 1. Stål 1, långsamt deformerat vid 850°, delvis re-
kristalliserat. X 300.
Fig. 2. Stål 1, hastigt deformerat vid 850°, ej rekristallise-
rat (rödskörhetsspricka). X 300.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
