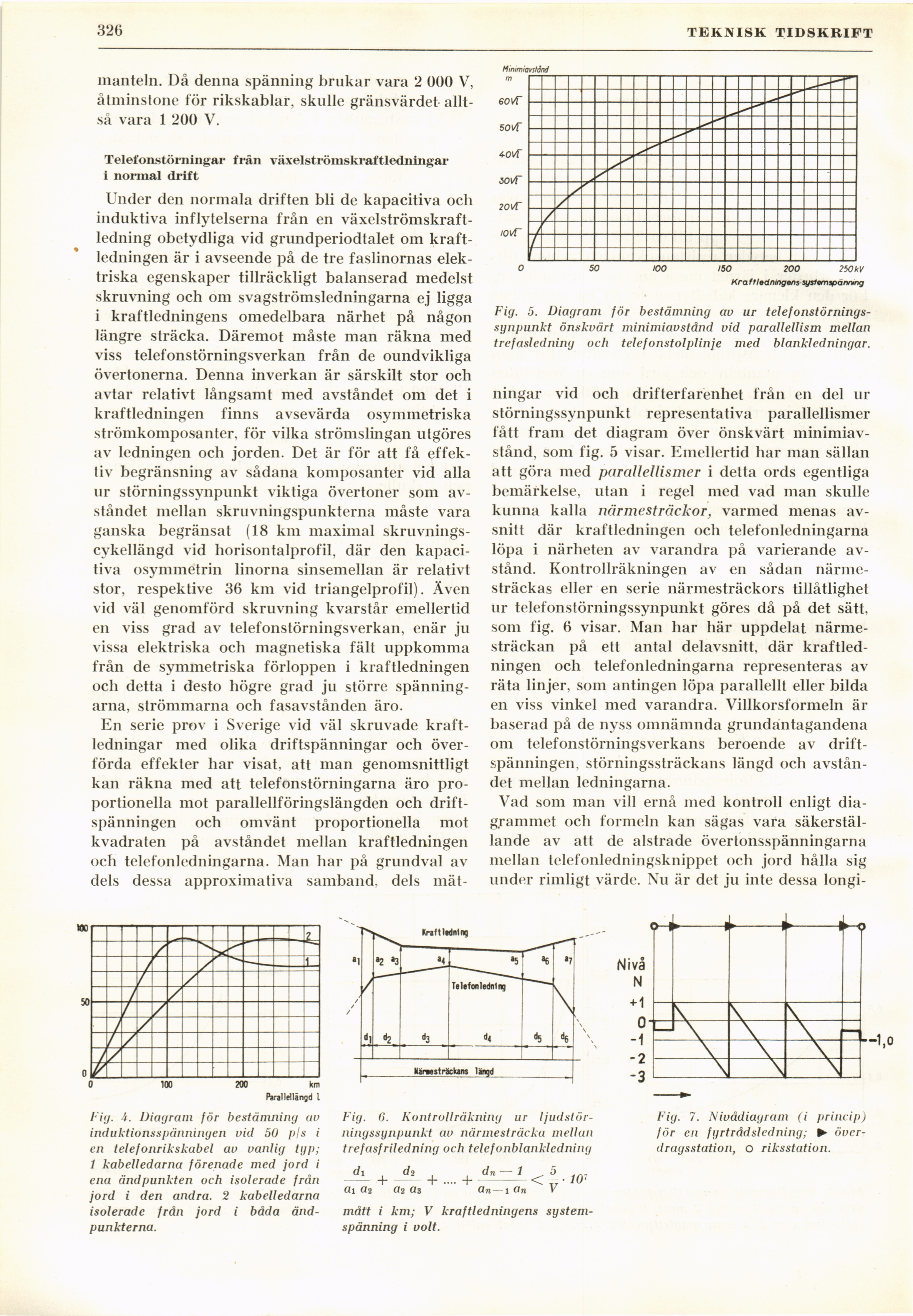

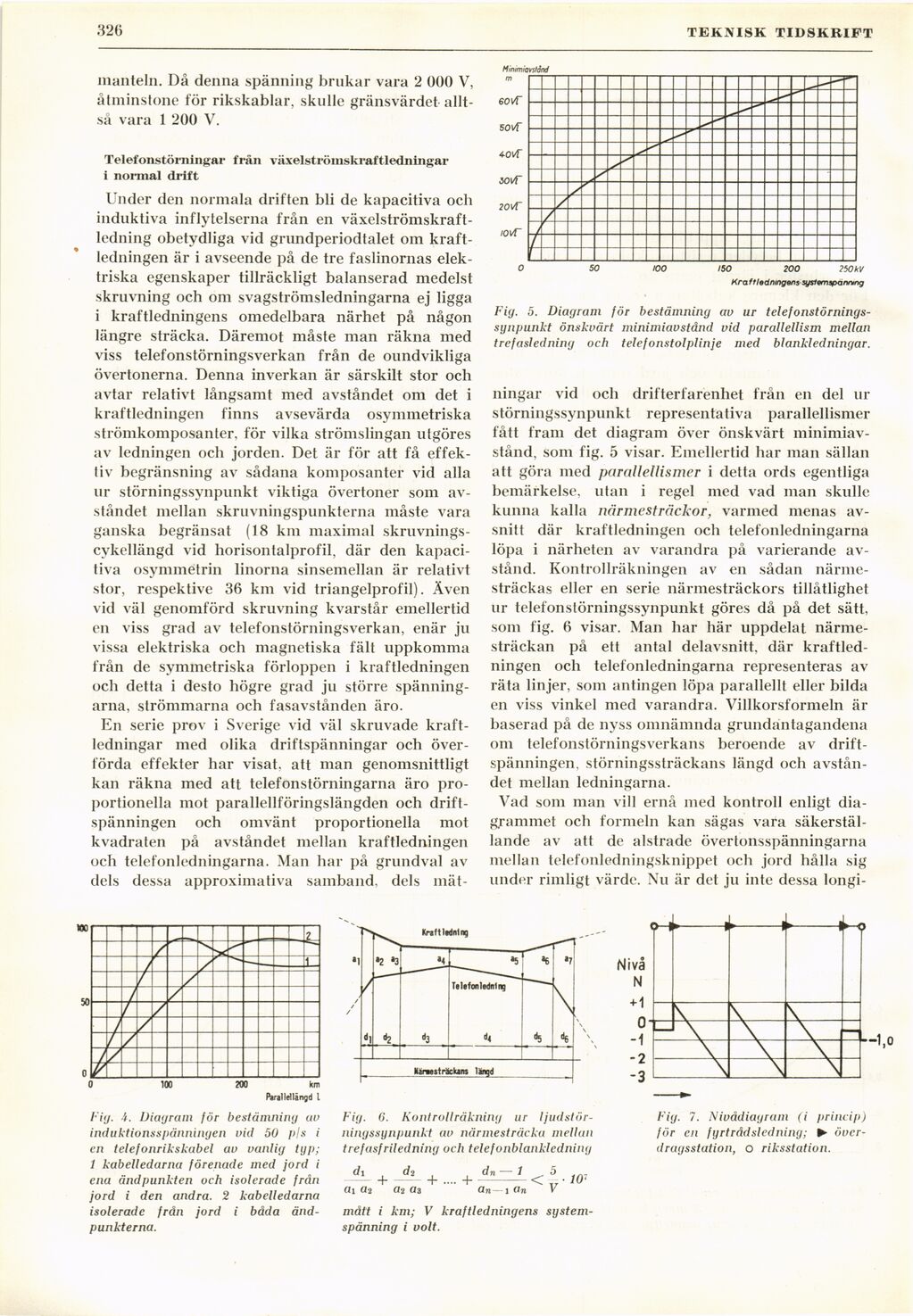

326
TEKNISK TIDSKRIFT
manteln. Då denna spänning brukar vara 2 000 V,
åtminstone för rikskablar, skulle gränsvärdet
alltså vara 1 200 V.
Telefonstörningar från växelströmskraftledningar
i normal drift
Under den normala driften bli de kapacitiva ocli
induktiva inflytelserna från en
växelströmskraftledning obetydliga vid grundperiodtalet om
kraftledningen är i avseende på de tre faslinornas
elektriska egenskaper tillräckligt balanserad medelst
skruvning och om svagströmsledningarna ej ligga
i kraftledningens omedelbara närhet på någon
längre sträcka. Däremot måste man räkna med
viss telefonstörningsverkan från de oundvikliga
övertonerna. Denna inverkan är särskilt stor och
avtar relativt långsamt med avståndet om det i
kraftledningen finns avsevärda osymmetriska
strömkomposanter, för vilka strömslingan utgöres
av ledningen och jorden. Det är för att få
effektiv begränsning av sådana komposanter vid alla
ur störningssynpunkt viktiga övertoner som
avståndet mellan skruvningspunkterna måste vara
ganska begränsat (18 km maximal
skruvnings-cvkellängd vid horisontalprofil, där den
kapacitiva osymmetrin linorna sinsemellan är relativt
stor, respektive 36 km vid triangelprofil). Även
vid väl genomförd skruvning kvarstår emellertid
en viss grad av telefonstörningsverkan, enär ju
vissa elektriska och magnetiska fält uppkomma
från de symmetriska förloppen i kraftledningen
och detta i desto högre grad ju större
spänningarna, strömmarna och fasavstånden äro.
En serie prov i Sverige vid väl skruvade
kraftledningar med olika driftspänningar och
överförda effekter har visat, att man genomsnittligt
kan räkna med att telefonstörningarna äro
proportionella mot parallellföringslängden och
driftspänningen och omvänt proportionella mot
kvadraten på avståndet mellan kraftledningen
och telefonledningarna. Man har på grundval av
dels dessa approximativa samband, dels mät-
Fig. 5. Diagram för bestämning av ur
telefonstörnings-synpunkt önskvärt minimiavstånd vid parallellism mellan
trefasledning och telef onstolplinje med blankledningar.
ningar vid och drifterfarenhet från en del ur
störningssynpunkt representativa parallellismer
fått fram det diagram över önskvärt
minimiavstånd, som fig. 5 visar. Emellertid har man sällan
att göra med parallellismer i detta ords egentliga
bemärkelse, utan i regel med vad man skulle
kunna kalla närmesträckor, varmed menas
avsnitt där kraftledningen och telefonledningarna
löpa i närheten av varandra på varierande
avstånd. Kontrollräkningen av en sådan
närme-sträckas eller en serie närmesträckors tillåtlighet
ur telefonstörningssynpunkt göres då på det sätt,
som fig. 6 visar. Man har här uppdelat
närme-sträckan på ett antal delavsnitt, där
kraftledningen och telefonledningarna representeras av
räta linjer, som antingen löpa parallellt eller bilda
en viss vinkel med varandra. Villkorsformeln är
baserad på de nyss omnämnda grundantagandena
om telefonstörningsverkans beroende av
driftspänningen, störningssträckans längd och
avståndet mellan ledningarna.
Vad som man vill ernå med kontroll enligt
diagrammet och formeln kan sägas vara
säkerställande av att de alstrade övertonsspänningarna
mellan telefonledningsknippet och jord hålla sig
under rimligt värde. Nu är det ju inte dessa longi-
raraiietiango i
Fig. 4. Diagram för bestämning av
induktionsspänningen vid 50 pls i
en telefonrikskabel av vanlig typ;
1 kabelledarna förenade med jord i
ena ändpunkten och isolerade från
jord i den andra. 2 kabelledarna
isolerade från jord i båda
ändpunkterna.
Fig. 6. Kontrollräkning ur
Ijudstör-ningssynpunkt av närmesträcka mellan
trefasfriledning ocli telefonblankledning
dl + f/2 +
dl Cf2 <32 a3
+ dn~ 1 < 5
an—ian V
107
mått i km; V kraftledningens
systemspänning i voit.
Fig. 7. Nivådiagram (i princip)
för en fyrtrådsledning; ►
övcr-dragsstation, o riksstation.
