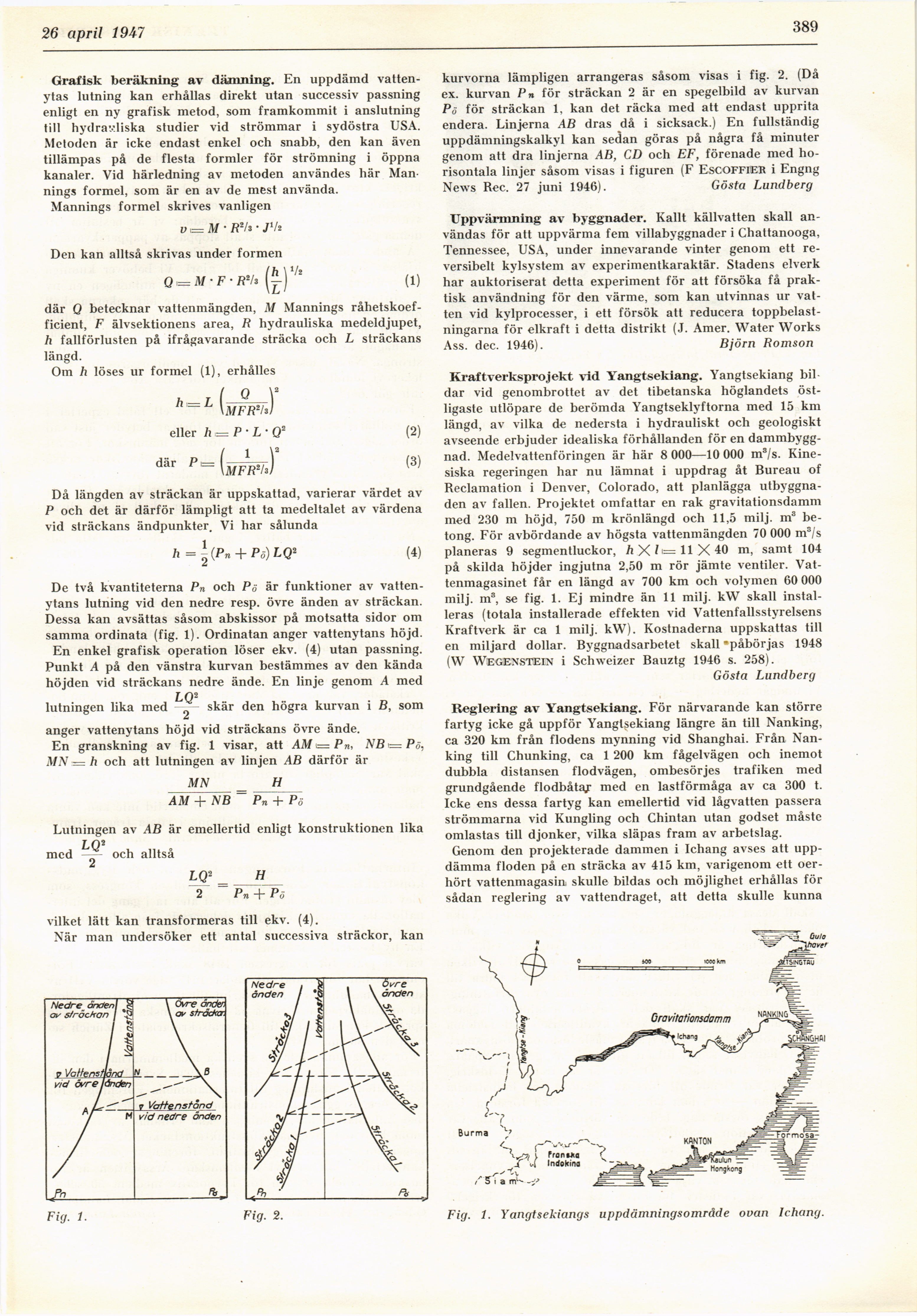

12 april 1947
389
Grafisk beräkning av dämning. En uppdämd
vattenytas lutning kan erhållas direkt utan successiv passning
enligt en ny grafisk metod, som framkommit i anslutning
till hydrauliska studier vid strömmar i sydöstra USA.
Metoden är icke endast enkel och snabb, den kan även
tillämpas på de flesta formler för strömning i öppna
kanaler. Vid härledning av metoden användes här
Man-nings formel, som är en av de mest använda.
Mannings formel skrives vanligen
y,= M-ß2/s-J1/2
Den kan alltså skrivas under formen
Q = M-F-RV3 (£)V2 (1)
där Q betecknar vattenmängden, M Mannings
råhetskoefficient, F älvsektionens area, R hydrauliska medeldjupet,
h fallförlusten på ifrågavarande sträcka och L sträckans
längd.
Oin h löses ur formel (1), erhålles
h =zL [m&ui
eller h = P’ L’QS (2)
där
Då längden av sträckan är uppskattad, varierar värdet av
P och det är därför lämpligt att ta medeltalet av värdena
vid sträckans ändpunkter. Vi har sålunda
h=±(Pn + Pö)LQ* (4)
De två kvantiteterna Pn och Pö är funktioner av
vattenytans lutning vid den nedre resp. övre änden av sträckan.
Dessa kan avsättas såsom abskissor på motsatta sidor om
samma ordinata (fig. 1). Ordinatan anger vattenytans höjd.
En enkel grafisk operation löser ekv. (4) utan passning.
Punkt A på den vänstra kurvan bestämmes av den kända
höjden vid sträckans nedre ände. En linje genom A med
LQ2
lutningen lika med ^ skär den högra kurvan i B, som
anger vattenytans höjd vid sträckans övre ände.
En granskning av fig. 1 visar, att AM = Pn, NB = Pö,
MN = h och att lutningen av linjen AB därför är
MN _ _H
TM + NB ~ Pn T P~ö
Lutningen av AB är emellertid enligt konstruktionen lika
Z<Q2
med -— och alltsa
LQ2 = H
2 Pn + Pö
vilket lätt kan transformeras till ekv. (4).
När man undersöker ett antal successiva sträckor, kan
kurvorna lämpligen arrangeras såsom visas i fig. 2. (Då
ex. kurvan Pn för sträckan 2 är en spegelbild av kurvan
Pö för sträckan 1, kan det räcka med att endast upprita
endera. Linjerna AB dras då i sicksack.) En fullständig
uppdämningskalkyl kan sedan göras på några få minuter
genom att dra linjerna AB, CD och EF, förenade med
horisontala linjer såsom visas i figuren (F Escoffier i Engng
News Rec. 27 juni 1946). Gösta Lundberg
Uppvärmning av byggnader. Kallt källvatten skall
användas för att uppvärma fem villabyggnader i Chattanooga,
Tennessee, USA, under innevarande vinter genom ett
re-versibelt kylsystem av experimentkaraktär. Stadens elverk
har auktoriserat detta experiment för att försöka få
praktisk användning för den värme, som kan utvinnas ur
vatten vid kylprocesser, i ett försök att reducera
toppbelastningarna för elkraft i detta distrikt (J. Amer. Water Works
Ass. dec. 1946). Björn Romson
Kraftverksprojekt vid Yangtsekiang. Yangtsekiang bil
dar vid genombrottet av det tibetanska höglandets
östligaste utlöpare de berömda Yangtseklyftorna med 15 km
längd, av vilka de nedersta i hydrauliskt och geologiskt
avseende erbjuder idealiska förhållanden för en
dammbyggnad. Medelvattenföringen är här 8 000—10 000 m3/s.
Kinesiska regeringen har nu lämnat i uppdrag åt Bureau of
Reclamation i Denver, Colorado, att planlägga
utbyggnaden av fallen. Projektet omfattar en rak gravitationsdamm
med 230 m höjd, 750 m krönlängd och 11,5 milj. m3
betong. För avbördande av högsta vattenmängden 70 000 m3/s
planeras 9 segmentluckor, AX’ i= 11 X 40 m, samt 104
på skilda höjder ingjutna 2,50 m rör jämte ventiler.
Vattenmagasinet får en längd av 700 km och volymen 60 000
milj. m3, se fig. 1. Ej mindre än 11 milj. kW skall
installeras (totala installerade effekten vid Vattenfallsstyrelsens
Kraftverk är ca 1 milj. kW). Kostnaderna uppskattas till
en miljard dollar. Byggnadsarbetet skall ’påbörjas 1948
(W Wegenstein i Schweizer Bauztg 1946 s. 258).
Gösta Lundberg
Reglering av Yangtsekiang. För närvarande kan större
fartyg icke gå uppför Yangtsekiang längre än till Nanking,
ca 320 km från flodens mynning vid Shanghai. Från
Nanking till Chunking, ca 1 200 km fågelvägen och inemot
dubbla distansen flodvägen, ombesörjes trafiken med
grundgående flodbåtar med en lastförmåga av ca 300 t.
Icke ens dessa fartyg kan emellertid vid lågvatten passera
strömmarna vid Kungling och Chintan utan godset måste
omlastas till djonker, vilka släpas fram av arbetslag.
Genom den projekterade dammen i Ichang avses att
upp-dämma floden på en sträcka av 415 km, varigenom ett
oerhört vattenmagasin, skulle bildas och möjlighet erhållas för
sådan reglering av vattendraget, att detta skulle kunna
Fig. 1. Yangtsekiangs uppdämningsområde ovan lchang.
Fig. 1.
