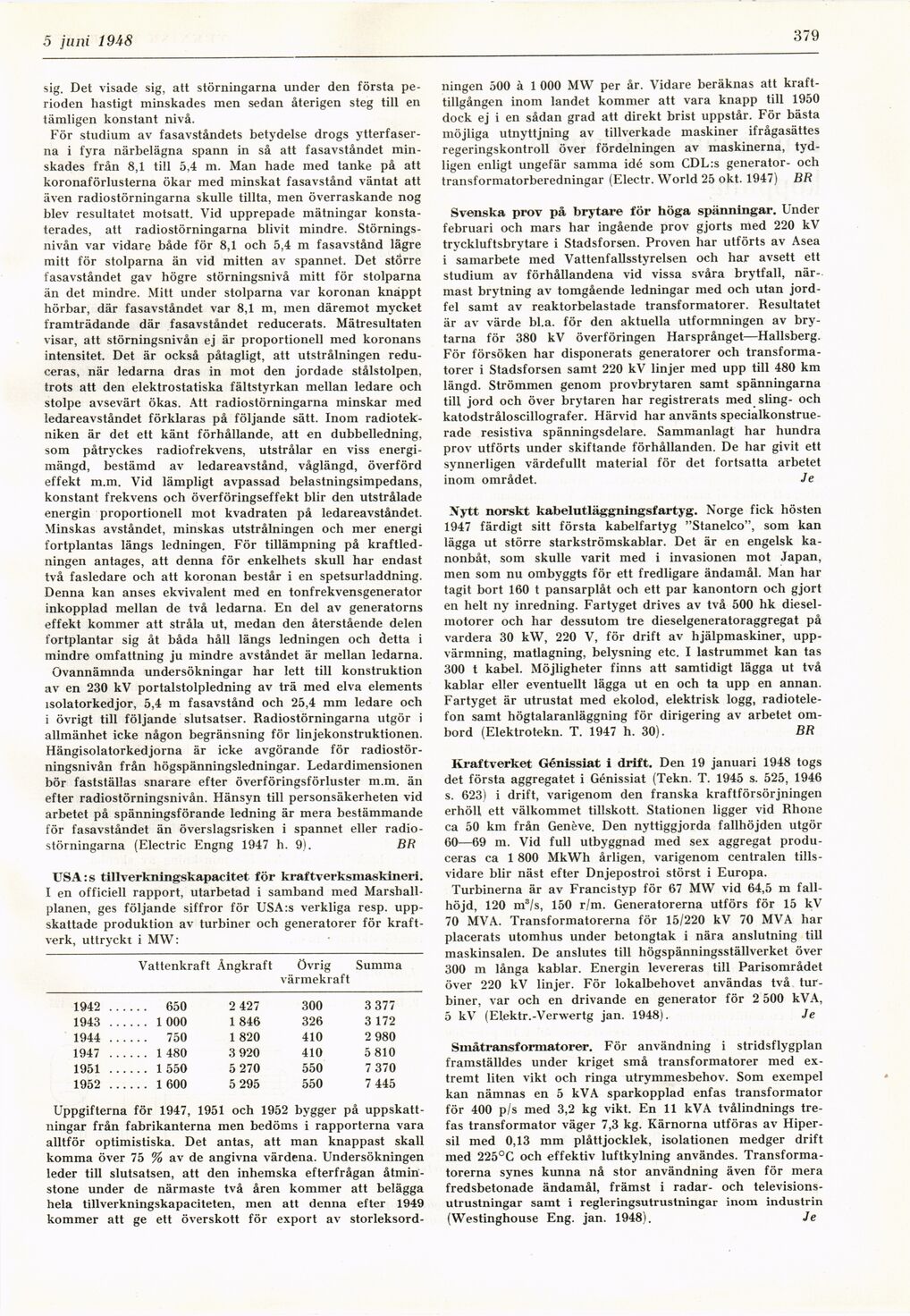

Full resolution (JPEG) - On this page / på denna sida - H. 23. 5 juni 1948 - Korona och radiostörningar på 230 kV ledningar, av BR - USA:s tillverkningskapacitet för kraftverksmaskineri, av BR - Svenska prov på brytare för höga spänningar, av Je - Nytt norskt kabelutläggningsfartyg, av BR - Kraftverket Génissiat i drift, av Je - Småtransformatorer, av Je
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
5 juni 1948
379
sig. Det visade sig, att störningarna under den första
perioden hastigt minskades men sedan återigen steg till en
tämligen konstant nivå.
För studium av fasavståndets betydelse drogs
ytterfaserna i fyra närbelägna spann in så att fasavståndet
minskades från 8,1 till 5,4 m. Man hade med tanke på att
koronaförlusterna ökar med minskat fasavstånd väntat att
även radiostörningarna skulle tillta, men överraskande nog
blev resultatet motsatt. Vid upprepade mätningar
konstaterades, att radiostörningarna blivit mindre.
Störningsnivån var vidare både för 8,1 och 5,4 m fasavstånd lägre
mitt för stolparna än vid mitten av spännet. Det större
fasavståndet gav högre störningsnivå mitt för stolparna
än det mindre. Mitt under stolparna var koronan knäppt
hörbar, där fasavståndet var 8,1 m, men däremot mycket
framträdande där fasavståndet reducerats. Mätresultaten
visar, att störningsnivån ej är proportionell med koronans
intensitet. Det är också påtagligt, att utstrålningen
reduceras, när ledarna dras in mot den jordade stålstolpen,
trots att den elektrostatiska fältstyrkan mellan ledare och
stolpe avsevärt ökas. Att radiostörningarna minskar med
ledareavståndet förklaras på följande sätt. Inom
radiotekniken är det ett känt förhållande, att en dubbelledning,
som påtryckes radiofrekvens, utstrålar en viss
energimängd, bestämd av ledareavstånd, våglängd, överförd
effekt m.m. Vid lämpligt avpassad belastningsimpedans,
konstant frekvens och överföringseffekt blir den utstrålade
energin proportionell mot kvadraten på ledareavståndet.
Minskas avståndet, minskas utstrålningen och mer energi
fortplantas längs ledningen. För tillämpning på
kraftledningen antages, att denna för enkelhets skull har endast
två fasledare och att koronan består i en spetsurladdning.
Denna kan anses ekvivalent med en tonfrekvensgenerator
inkopplad mellan de två ledarna. En del av generatorns
effekt kommer att stråla ut, medan den återstående delen
fortplantar sig åt båda håll längs ledningen och detta i
mindre omfattning ju mindre avståndet är mellan ledarna.
Ovannämnda undersökningar har lett till konstruktion
av en 230 kV portalstolpledning av trä med elva elements
isolatorkedjor, 5,4 m fasavstånd och 25,4 mm ledare och
i övrigt till följande slutsatser. Radiostörningarna utgör i
allmänhet icke någon begränsning för linjekonstruktionen.
Hängisolatorkedjorna är icke avgörande för
radiostörningsnivån från högspänningsledningar. Ledardimensionen
bör fastställas snarare efter överföringsförluster m.m. än
efter radiostörningsnivån. Hänsyn till personsäkerheten vid
arbetet på spänningsförande ledning är mera bestämmande
för fasavståndet än överslagsrisken i spännet eller
radio-störningarna (Electric Engng 1947 h. 9). BR
USA:s tillverkningskapacitet för kraftverksmaskineri.
I en officiell rapport, utarbetad i samband med
Marshallplanen, ges följande siffror för USA:s verkliga resp.
uppskattade produktion av turbiner och generatorer för
kraftverk, uttryckt i MW:
Vattenkraft Ångkraft övrig Summa
värmekraft
1942 ............650 2 427 300 3 377
1943 ............1 000 1 846 326 3 172
1944 ............750 1 820 410 2 980
1947 ............1 480 3 920 410 5 810
1951 ............1 550 5 270 550 7 370
1952 ............1 600 5 295 550 7 445
Uppgifterna för 1947, 1951 och 1952 bygger på
uppskattningar från fabrikanterna men bedöms i rapporterna vara
alltför optimistiska. Det antas, att man knappast skall
komma över 75 % av de angivna värdena. Undersökningen
leder till slutsatsen, att den inhemska efterfrågan
åtminstone under de närmaste två åren kommer att belägga
hela tillverkningskapaciteten, men att denna efter 1949
kommer att ge ett överskott för export av storleksord-
ningen 500 à 1 000 MW per år. Vidare beräknas att
krafttillgången inom landet kommer att vara knapp till 1950
dock ej i en sådan grad att direkt brist uppstår. För bästa
möjliga utnyttjning av tillverkade maskiner ifrågasättes
regeringskontroll över fördelningen av maskinerna,
tydligen enligt ungefär samma idé som CDL:s generator- och
transformatorberedningar (Electr. World 25 okt. 1947) BR
Svenska prov på brytare för höga spänningar. Under
februari och mars har ingående prov gjorts med 220 kV
tryckluftsbrytare i Stadsforsen. Proven har utförts av Asea
i samarbete med Vattenfallsstyrelsen och har avsett ett
studium av förhållandena vid vissa svåra brytfall,
närmast brytning av tomgående ledningar med och utan
jordfel samt av reaktorbelastade transformatorer. Resultatet
är av värde bl.a. för den aktuella utformningen av
brytarna för 380 kV överföringen Harsprånget—Hallsberg.
För försöken har disponerats generatorer och
transformatorer i Stadsforsen samt 220 kV linjer med upp till 480 km
längd. Strömmen genom provbrytaren samt spänningarna
till jord och över brytaren har registrerats med sling- och
katodstråloscillografer. Härvid har använts
specialkonstruerade resistiva spänningsdelare. Sammanlagt har hundra
prov utförts under skiftande förhållanden. De har givit ett
synnerligen värdefullt material för det fortsatta arbetet
inom området. Je
Nytt norskt kabelutläggningsfartyg. Norge fick hösten
1947 färdigt sitt första kabelfartyg "Stanelco", som kan
lägga ut större starkströmskablar. Det är en engelsk
kanonbåt, som skulle varit med i invasionen mot Japan,
men som nu ombyggts för ett fredligare ändamål. Man har
tagit bort 160 t pansarplåt och ett par kanontorn och gjort
en helt ny inredning. Fartyget drives av två 500 hk
dieselmotorer och har dessutom tre dieselgeneratoraggregat på
vardera 30 kW, 220 V, för drift av hjälpmaskiner,
uppvärmning, matlagning, belysning etc. I lastrummet kan tas
300 t kabel. Möjligheter finns att samtidigt lägga ut två
kablar eller eventuellt lägga ut en och ta upp en annan.
Fartyget är utrustat med ekolod, elektrisk logg,
radiotelefon samt högtalaranläggning för dirigering av arbetet
ombord (Elektrotekn. T. 1947 h. 30). BR
Kraftverket Génissiat i drift. Den 19 januari 1948 togs
det första aggregatet i Génissiat (Tekn. T. 1945 s. 525, 1946
s. 623) i drift, varigenom den franska kraftförsörjningen
erhöll ett välkommet tillskott. Stationen ligger vid Rhone
ca 50 km från Genève. Den nyttiggjorda fallhöjden utgör
60—69 m. Vid full utbyggnad med sex aggregat
produceras ca 1 800 MkWh årligen, varigenom centralen
tillsvidare blir näst efter Dnjepostroi störst i Europa.
Turbinerna är av Francistyp för 67 MW vid 64,5 m
fallhöjd, 120 m3/s, 150 r/m. Generatorerna utförs för 15 kV
70 MVA. Transformatorerna för 15/220 kV 70 MVA har
placerats utomhus under betongtak i nära anslutning till
maskinsalen. De anslutes till högspänningsställverket över
300 m långa kablar. Energin levereras till Parisområdet
över 220 kV linjer. För lokalbehovet användas två
turbiner, var och en drivande en generator för 2 500 kVA,
5 kV (Elektr.-Verwertg jan. 1948). Je
Småtransformatorer. För användning i stridsflygplan
framställdes under kriget små transformatorer med
extremt liten vikt och ringa utrymmesbehov. Som exempel
kan nämnas en 5 kVA sparkopplad enfas transformator
för 400 p/s med 3,2 kg vikt. En 11 kVA tvålindnings
trefas transformator väger 7,3 kg. Kärnorna utföras av
Hiper-sil med 0,13 mm plåttjocklek, isolationen medger drift
med 225°C och effektiv luftkylning användes.
Transformatorerna synes kunna nå stor användning även för mera
fredsbetonade ändamål, främst i radar- och
televisions-utrustningar samt i regleringsutrustningar inom industrin
(Westinghouse Eng. jan. 1948). Je
