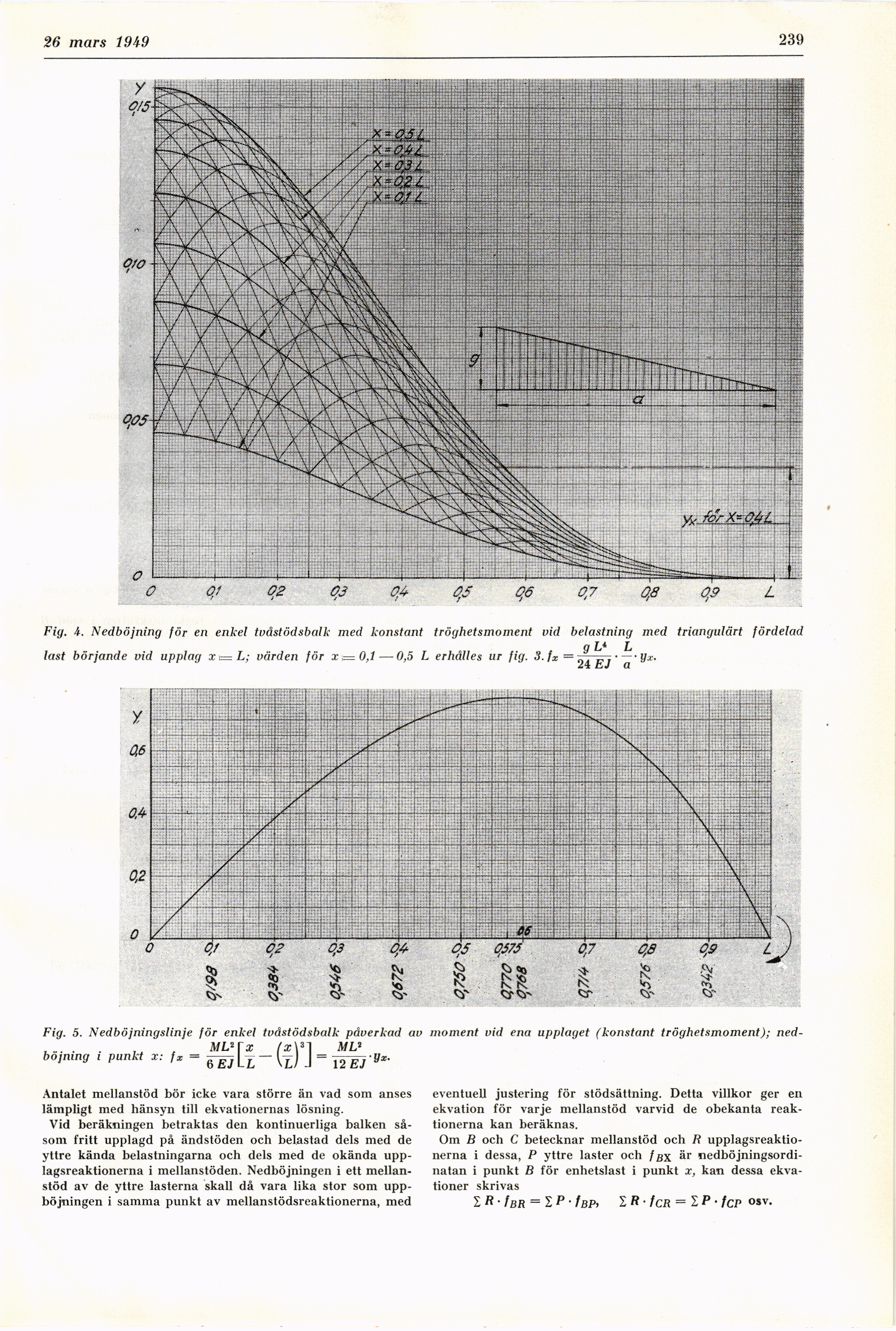

Fig. 4. Nedböjning för en enkel tvåstödsbalk med konstant tröghetsmoment vid belastning med triangulärt fördelad
g L* L
last börjande vid upplag xt=L; värden för x,= 0,1 — 0,5 L erhålles ur fig. 3.fx=n. –-yx.
24 EJ a
Fig. 5. Nedböjningslinje för enkel tvåstödsbalk påverkad av moment vid ena upplaget (konstant tröghetsmoment); ned-
...... , , ML2 [x /z\3l ML1
böjning i punkt x: fx = - y J = y^gj Sx.
Antalet mellanstöd bör icke vara större än vad som anses
lämpligt med hänsyn till ekvationernas lösning.
Vid beräkningen betraktas den kontinuerliga balken
såsom fritt upplagd på ändstöden och belastad dels med de
yttre kända belastningarna och dels med de okända
upplagsreaktionerna i mellanstöden. Nedböjningen i ett
mellanstöd av de yttre lasterna skall då vara lika stor som
upphöjningen i samma punkt av mellanstödsreaktionerna, med
eventuell justering för stödsättning. Detta villkor ger en
ekvation för varje mellanstöd varvid de obekanta
reaktionerna kan beräknas.
Om B och C betecknar mellanstöd och B
upplagsreaktionerna i dessa, P yttre laster och fgx är
nedböjningsordi-natan i punkt B för enhetslast i punkt x, kan dessa
ekvationer skrivas
lR-fBR*=lP-fBP, Ift-fCR = IP-fcP »SV.
