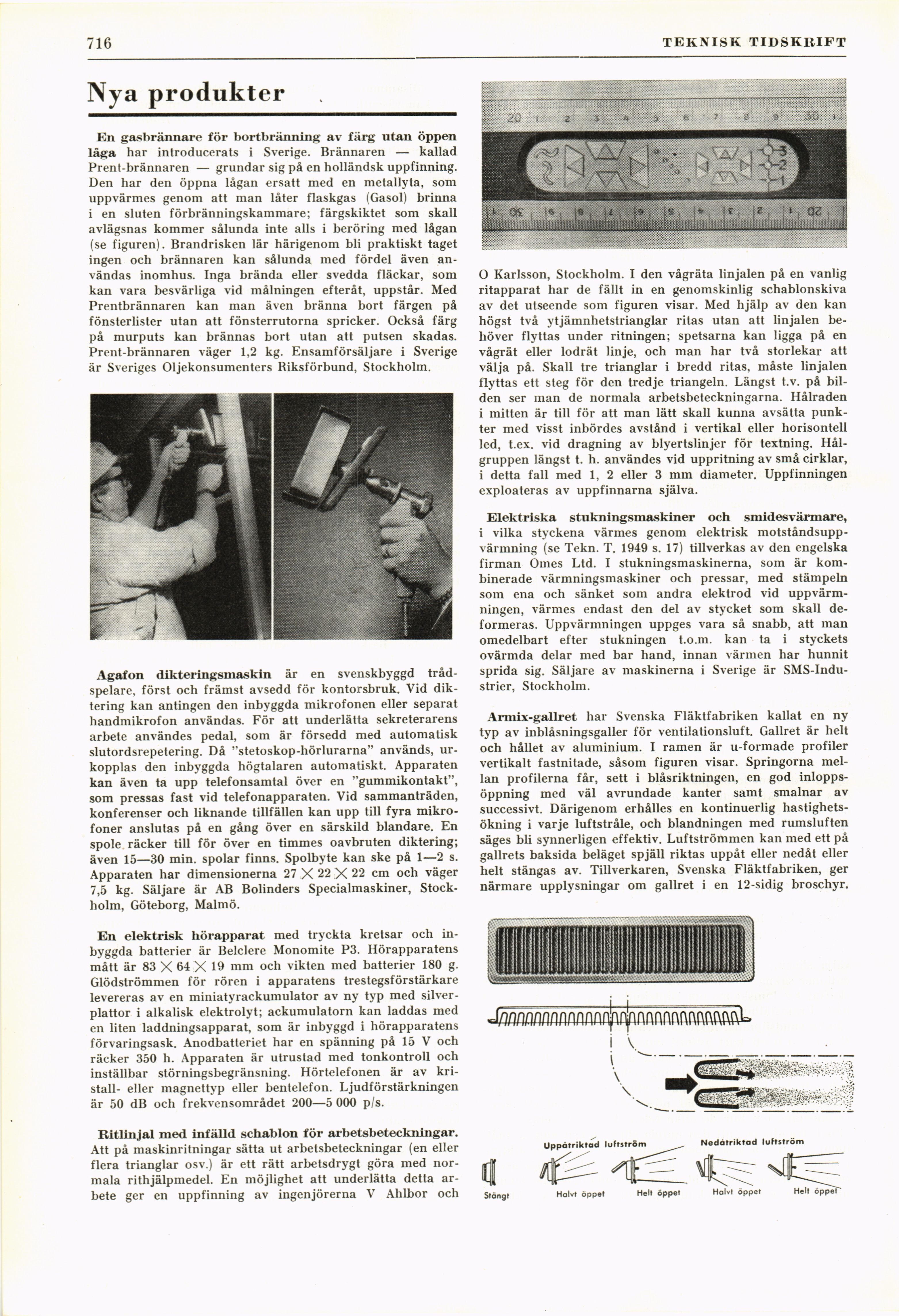

716
TEKNISK TIDSKRIFT
Nya produkter
En gasbrännare för bortbränning av färg utan öppen
låga har introducerats i Sverige. Brännaren — kallad
Prent-brännaren — grundar sig på en holländsk uppfinning.
Den har den öppna lågan ersatt med en metallyta, som
uppvärmes genom att man låter flaskgas (Gasol) brinna
i en sluten förbränningskammare; färgskiktet som skall
avlägsnas kommer sålunda inte alls i beröring med lågan
(se figuren). Brandrisken lär härigenom bli praktiskt taget
ingen och brännaren kan sålunda med fördel även
användas inomhus. Inga brända eller svedda fläckar, som
kan vara besvärliga vid målningen efteråt, uppstår. Med
Prentbrännaren kan man även bränna bort färgen på
fönsterlister utan att fönsterrutorna spricker. Också färg
på murputs kan brännas bort utan att putsen skadas.
Prent-brännaren väger 1,2 kg. Ensamförsäljare i Sverige
är Sveriges Oljekonsumenters Biksförbund, Stockholm.
Agafon dikteringsmaskin är en svenskbyggd
trådspelare, först och främst avsedd för kontorsbruk. Vid
dik-tering kan antingen den inbyggda mikrofonen eller separat
handmikrofon användas. För att underlätta sekreterarens
arbete användes pedal, som är försedd med automatisk
slutordsrepetering. Då "stetoskop-hörlurarna" används,
urkopplas den inbyggda högtalaren automatiskt. Apparaten
kan även ta upp telefonsamtal över en "gummikontakt",
som pressas fast vid telefonapparaten. Vid sammanträden,
konferenser och liknande tillfällen kan upp till fyra
mikrofoner anslutas på en gång över en särskild blandare. En
spole räcker till för över en timmes oavbruten diktering;
även 15—30 min. spolar finns. Spolbyte kan ske på 1—2 s.
Apparaten har dimensionerna 27 X 22 X 22 cm och väger
7,5 kg. Säljare är AB Bolinders Specialmaskiner,
Stockholm, Göteborg, Malmö.
En elektrisk hörapparat med tryckta kretsar och
inbyggda batterier är Belclere Monomite P3. Hörapparatens
mått är 83 X 64 X 19 mm och vikten med batterier 180 g.
Glödströmmen för rören i apparatens trestegsförstärkare
levereras av en miniatyrackumulator av ny typ med
silverplattor i alkalisk elektrolyt; ackumulatorn kan laddas med
en liten laddningsapparat, som är inbyggd i hörapparatens
förvaringsask. Anodbatteriet har en spänning på 15 V och
räcker 350 h. Apparaten är utrustad med tonkontroll och
inställbar störningsbegränsning. Hörtelefonen är av
kristall- eller magnettyp eller bentelefon. Ljudförstärkningen
är 50 dB och frekvensområdet 200—5 000 p/s.
Ritlinjal med infälld schablon för arbetsbeteckningar.
Att på maskinritningar sätta ut arbetsbeteckningar (en eller
flera trianglar osv.) är ett rätt arbetsdrygt göra med
normala rithjälpmedel. En möjlighet att underlätta detta
arbete ger en uppfinning av ingenjörerna V Ahlbor och
0 Karlsson, Stockholm. I den vågräta linjalen på en vanlig
ritapparat har de fällt in en genomskinlig schablonskiva
av det utseende som figuren visar. Med hjälp av den kan
högst två ytjämnhetstrianglar ritas utan att linjalen
behöver flyttas under ritningen; spetsarna kan ligga på en
vågrät eller lodrät linje, och man har två storlekar att
välja på. Skall tre trianglar i bredd ritas, måste linjalen
flyttas ett steg för den tredje triangeln. Längst t.v. på
bilden ser man de normala arbetsbeteckningarna. Hålraden
1 mitten är till för att man lätt skall kunna avsätta
punkter med visst inbördes avstånd i vertikal eller horisontell
led, t.ex. vid dragning av blyertslinjer för textning.
Hålgruppen längst t. h. användes vid uppritning av små cirklar,
i detta fall med 1, 2 eller 3 mm diameter. Uppfinningen
exploateras av uppfinnarna själva.
Elektriska stukningsmaskiner och smidesvärmare,
i vilka styckena värmes genom elektrisk
motståndsuppvärmning (se Tekn. T. 1949 s. 17) tillverkas av den engelska
firman Omes Ltd. I stukningsmaskinerna, som är
kombinerade värmningsmaskiner och pressar, med stämpeln
som ena och sänket som andra elektrod vid
uppvärmningen, värmes endast den del av stycket som skall
deformeras. Uppvärmningen uppges vara så snabb, att man
omedelbart efter stukningen t.o.m. kan ta i styckets
ovärmda delar med bar hand, innan värmen har hunnit
sprida sig. Säljare av maskinerna i Sverige är
SMS-Indu-strier, Stockholm.
Armix-gallret har Svenska Fläktfabriken kallat en ny
typ av inblåsningsgaller för ventilationsluft. Gallret är helt
och hållet av aluminium. I ramen är u-formade profiler
vertikalt fastnitade, såsom figuren visar. Springorna
mellan profilerna får, sett i blåsriktningen, en god
inloppsöppning med väl avrundade kanter samt smalnar av
successivt. Därigenom erhålles en kontinuerlig
hastighetsökning i varje luftstråle, och blandningen med rumsluften
säges bli synnerligen effektiv. Luftströmmen kan med ett på
gallrets baksida beläget spjäll riktas uppåt eller nedåt eller
helt stängas av. Tillverkaren, Svenska Fläktfabriken, ger
närmare upplysningar om gallret i en 12-sidig broschyr.
