16 september 1950 795

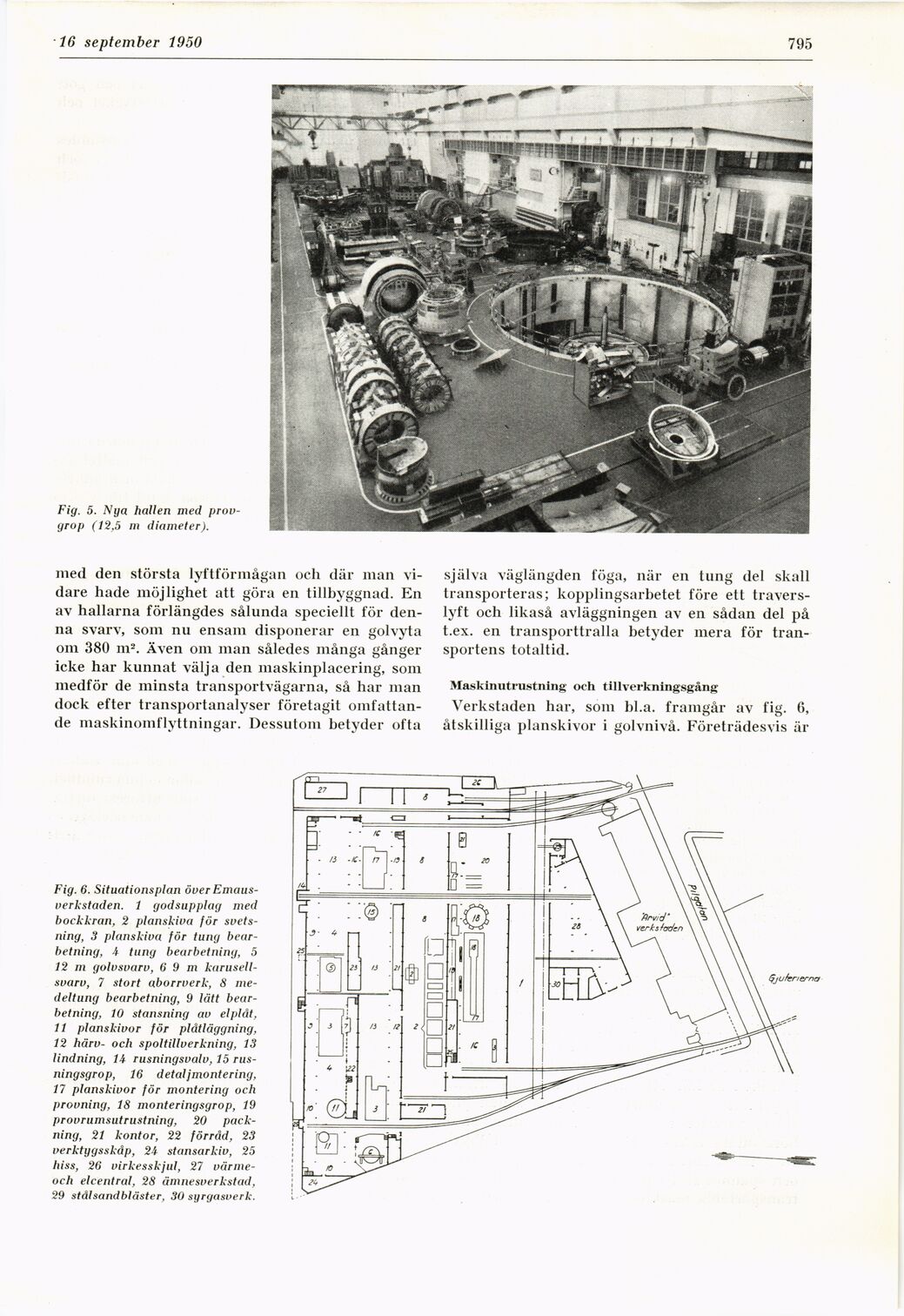

Fig. 5. Nya hallen med
prov-grop (12,5 m diameter).
med den största lyftförmågan och där man
vidare hade möjlighet att göra en tillbyggnad. En
av hallarna förlängdes sålunda speciellt för
denna svarv, som nu ensam disponerar en golvyta
om 380 m2. Även om man således många gånger
icke har kunnat välja den maskinplacering, som
medför de minsta transportvägarna, så har man
dock efter transportanalyser företagit
omfattande maskinomflyttningar. Dessutom betyder ofta
själva våglängden föga, när en tung del skall
transporteras; kopplingsarbetet före ett
travers-lyft och likaså avläggningen av en sådan del på
t.ex. en transporttralla betyder mera för
transportens totaltid.
Maskinutrustning och tillverkningsgång
Verkstaden har, som bl.a. framgår av fig. 6,
åtskilliga planskivor i golvnivå. Företrädesvis är
Fig. 6. Situationsplan över
Emaus-verkstaden. 1 godsupplag med
bockkran, 2 planskiva för
svetsning, 3 planskiva för tung
bearbetning, 4 tung bearbetning, 5
12 m golvsvarv, 6 9m
karusell-svarv, 7 stort aborrverk, 8
me-deltung bearbetning, 9 lätt
bearbetning, 10 stansning av el plåt,
11 planskivor för plåtläggning,
12 härv- och spoltillverkning, 13
lindning, li rusningsvalv, 15
rus-ningsgrop, 16 detaljmontering,
17 planskivor för montering och
provning, 18 monteringsgrop, 19
provrumsutrustning, 20
packning, 21 kontor, 22 förråd, 23
verktygsskåp, 24 stansarkiv, 25
hiss, 26 virkesskjul, 27
värme-och elcentral, 28 ämnesverkstad,
29 stålsandbläster, 30 syrgasverk.
