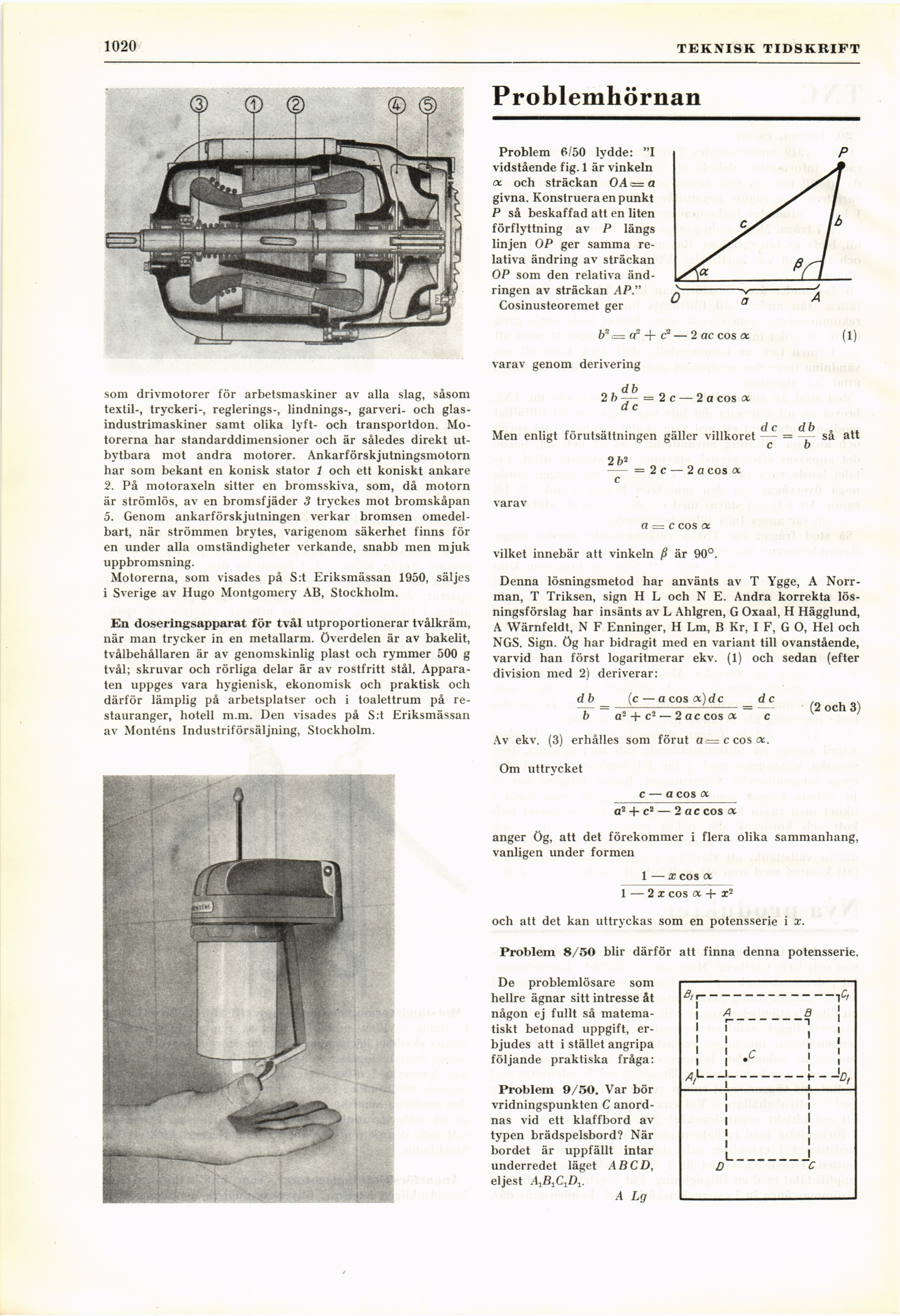

1020
TEKNISK TIDSKRIFT
som drivmotorer för arbetsmaskiner av alla slag, såsom
textil-, tryckeri-, reglerings-, lindnings-, garveri- och
glas-industrimaskiner samt olika lyft- och transportdon.
Motorerna har standarddimensioner och är således direkt
utbytbara mot andra motorer. Ankarförskjutningsmotorn
har som bekant en konisk stator 1 och ett koniskt ankare
2. På motoraxeln sitter en bromsskiva, som, då motorn
är strömlös, av en bromsfjäder 3 tryckes mot bromskåpan
5. Genom ankarförskjutningen verkar bromsen
omedelbart, när strömmen brytes, varigenom säkerhet finns för
en under alla omständigheter verkande, snabb men mjuk
uppbromsning.
Motorerna, som visades på S:t Eriksmässan 1950, säljes
i Sverige av Hugo Montgomery AB, Stockholm.
En doseringsapparat för tvål utproportionerar tvålkräm,
när man trycker in en metallarm. överdelen är av bakelit,
tvålbehållaren är av genomskinlig plast och rymmer 500 g
tvål; skruvar och rörliga delar är av rostfritt stål.
Apparaten uppges vara hygienisk, ekonomisk och praktisk och
därför lämplig på arbetsplatser och i toalettrum på
restauranger, hotell m.m. Den visades på S:t Eriksmässan
av Monténs Industriförsäljning, Stockholm.
Problemhörnan
bs .= cf + c2 — 2 ac eos oc
varav genom derivering
n,db n
2b — — 2 c — 2 a eos oc
a c
Men enligt förutsättningen gäller villkoret — = ~ så att
c b
2 b*
- = 2 c — 2 a eos oc
c
varav
a = c eos oc
vilket innebär att vinkeln ß är 90°.
Denna lösningsmetod har använts av T Ygge, A
Norrman, T Triksen, sign H L och N E. Andra korrekta
lösningsförslag har insänts av L Ahlgren, G Oxaal, H Hägglund,
A Wärnfeldt, N F Enninger, H Lm, B Kr, I F, G O, Hel och
NGS. Sign. ög har bidragit med en variant till ovanstående,
varvid han först logaritmerar ekv. (1) och sedan (efter
division med 2) deriverar:
d b _ (c — a eos oc]dc
T
a2 + c2 — 2 ac eos oc
(2 och 3)
Av ekv. (3) erhålles som förut a,= c eos oc.
Problem 6/50 lydde: "I
vidstående fig. 1 är vinkeln
oc och sträckan O A = a
givna. Konstruera en punkt
P så beskaffad att en liten
förflyttning av P längs
linjen OP ger samma
relativa ändring av sträckan
OP som den relativa
ändringen av sträckan AP."
Cosinusteoremet ger
Om uttrycket
c — a eos oc
a2 + c2 — 2 a c eos oc
änger ög, att det förekommer i flera olika sammanhang,
vanligen under formen
1 — x eos oc
1 — 2 x eos oc + x2
och att det kan uttryckas som en potensserie i x.
Problem 8/50 blir därför att finna denna potensserie.
De problemlösare som
hellre ägnar sitt intresse åt
någon ej fullt så
matematiskt betonad uppgift,
erbjudes att i stället angripa
följande praktiska fråga:
Problem 9/50. Var bör
vridningspunkten C
anordnas vid ett klaffbord av
typen brädspelsbord? När
bordet är uppfällt intar
underredet läget AB CD,
eljest AJB1C1D1.
A Lg
