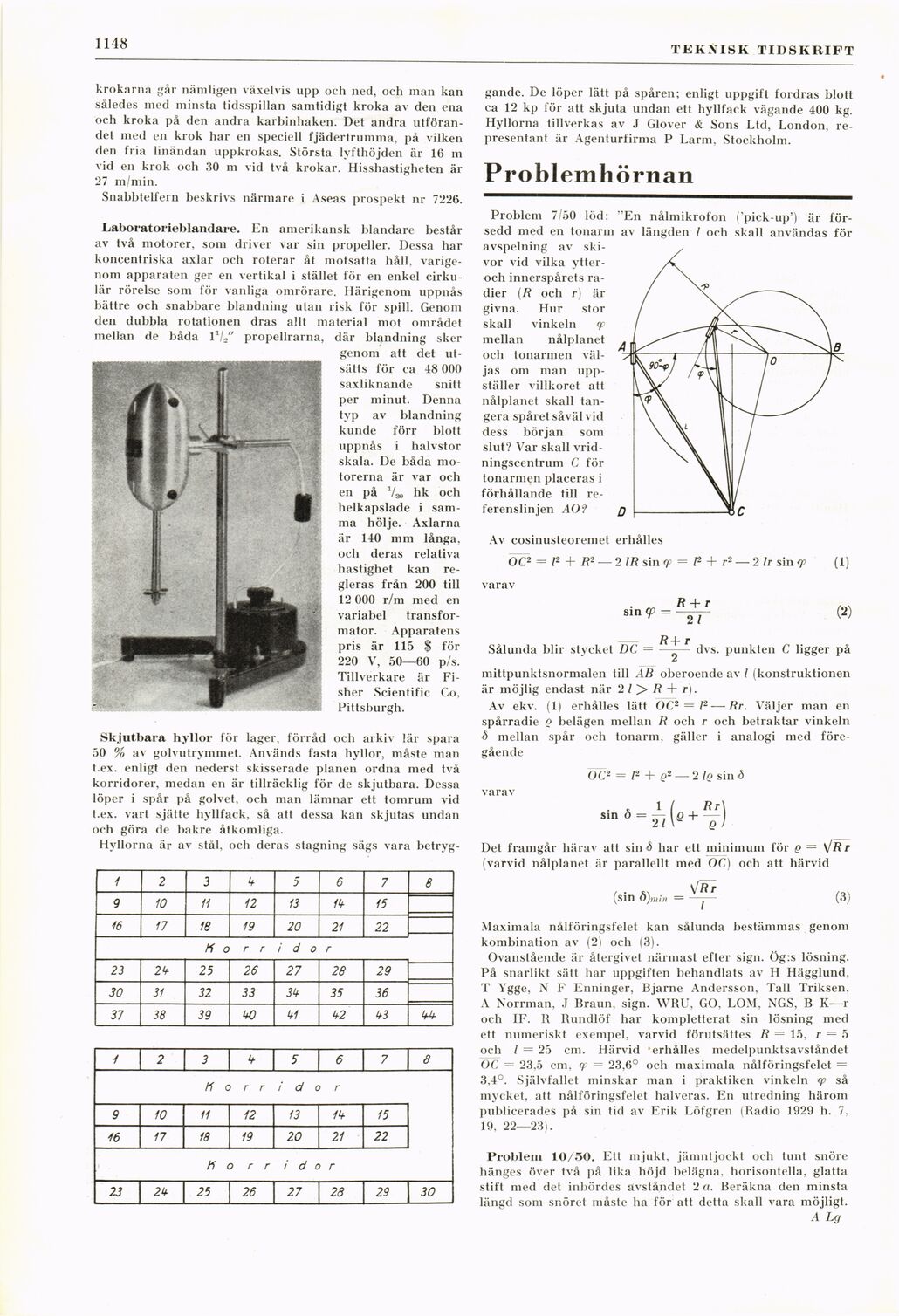

1148

TEKNISK TIDSKRIFT

krokarna går nämligen växelvis upp och ned, och man kan
således med minsta tidsspillan samtidigt kroka av den ena
och kroka på den andra karbinhaken. Det andra
utförandet med en krok har en speciell fjädertrumma, på vilken
den fria linändan uppkrokas. Största lyfthöjden är 16 m
vid en krok och 30 m vid två krokar. Hisshastigheten är
27 m/min.

Snabbtelfern beskrivs närmare i Aseas prospekt nr 7226.

gande. De löper lätt på spåren; enligt uppgift fordras blott
ca 12 kp för att skjuta undan ett hyllfack vägande 400 kg.
Hyllorna tillverkas av J Glover & Sons Ltd, London,
representant är Agenturfirma P Larm. Stockholm.

Problemhörnan

Problem 7/50 löd: "En nålmikrofon ("pick up’) är
försedd med en tonarm av längden / och skall användas för
avspelning av
skivor vid vilka
ytter-och innerspårets
radier (R och r) är
givna. Hur stor
skall vinkeln qp
mellan nålplanet
och tonarmen
väljas om man
uppställer villkoret att
nålplanet skall
tangera spåret såväl vid
dess början som
slut? Var skall
vrid-ningscentrum C för
tonarmen placeras i
förhållande till
referenslinjen .40"?

Av cosinusteoremet erhålles

OC2 = l2 + R* — 2 1R sin <p = l- + r2 — 2 /r sin <p (1)

sin <p —

Skjutbara hyllor för lager, förråd och arkiv lär spara
50 % av golvutrymmet. Används fasta hyllor, måste man
t.ex. enligt den nederst skisserade planen ordna med två
korridorer, medan en är tillräcklig för de skjutbara. Dessa
löper i spår på golvet, och man lämnar ett tomrum vid
t.ex. vart sjätte hyllfack. så att dessa kan skjutas undan
och göra de bakre åtkomliga.

Hyllorna är av stål, och deras stagning sägs vara betryg-

1 2 3 k 5 6 7 8
9 10 11 12 13 1k 15
16 17 18 19 20 21 22
K r r i d o r
23 2<+ 25 26 27 28 29
30 31 32 33 3i+ 35 36
37 38 39 kO t+1 V «

1 2 3 >+ 5 6 7 8
K c r r i d c r
9 10 11 12 13 15
16 17 18 19 20 21 22
H o r i d r
23 2k 25 26 27 28 29 30

R + T
2 /

(2)

________T

Sålunda blir stycket DC = —-— dvs. punkten C ligger på

mittpunktsnormalen till AB oberoende av / (konstruktionen
är möjlig endast när 2 / > R + r).

Av ekv. (1) erhålles lätt OC2 = I2 — Rr. Väljer man en
spårradie Q belägen mellan R och r och betraktar vinkeln
à mellan spår och tonarm, gäller i analogi med
föregående

OC2 = l2 + o2 — 2 1q sin å

*inö = h(Q+T)

Det framgår härav att sin 5 har ett minimum för Q
(varvid nålplanet är parallellt med OC) och att härvid

(sin ö]min =

V/ftj

1

(3)

Maximala nålföringsfelet kan sålunda bestämmas genom
kombination av (2) och (3).

Ovanstående iir återgivet närmast efter sign. ög:s lösning.
På snarlikt sätt har uppgiften behandlats av H Hägglund.
T Ygge, N F Enninger, Bjarne Andersson, Tall Triksen.
A Norrman, J Braun" sign. WRU, GO. LOM, NGS, B K—r
och IF. R Rundlöf har kompletterat sin lösning med
ett numeriskt exempel, varvid förutsättes R = 15, r = 5
och / = 25 cm. Härvid ’erhålles medelpunktsavståndet
OC = 23.5 cm, <p = 23,6° och maximala nålföringsfelet =
3.4°. Självfallet minskar man i praktiken vinkeln <p så
mycket, att nålföringsfelet halveras. En utredning härom
publicerades på sin tid av Erik Löfgren (Radio 1929 h. 7,
19, 22—23).

Problem 10/50. Ett mjukt, jämntjockt och tunt snöre
hänges över två på lika höjd belägna, horisontella, glatta
stift med det inbördes avståndet 2 a. Beräkna den minsta
läntjd som snöret måste ha för att detta skall vara möjligt.

A Lg

Laboratorieblandare. En amerikansk blandare består
av två motorer, som driver var sin propeller. Dessa har
koncentriska axlar och roterar åt motsatta håll,
varigenom apparaten ger en vertikal i stället för en enkel
cirkulär rörelse som för vanliga omrörare. Härigenom uppnås
bättre och snabbare blandning utan risk för spill. Genom
den dubbla rotationen dras allt material mot området
mellan de båda 11/2" propellrarna, där blandning sker

genom att det
utsätts för ca 48 000
saxliknande snitt
per minut. Denna
tvp av blandning
kunde förr blott
uppnås i halvstor
skala. De båda
motorerna är var och
en på Vao hk och
helkapslade i
samma hölje. Axlarna
är 140 mm långa,
och deras relativa
hastighet kan
regleras från 200 till
12 000 r/m med en
variabel
transformator. Apparatens
pris är 115 $ för
220 V, 50—60 p/s.
Tillverkare är
Fisher Scientific Co,
Pittsburgh.
