1U april 1951
283

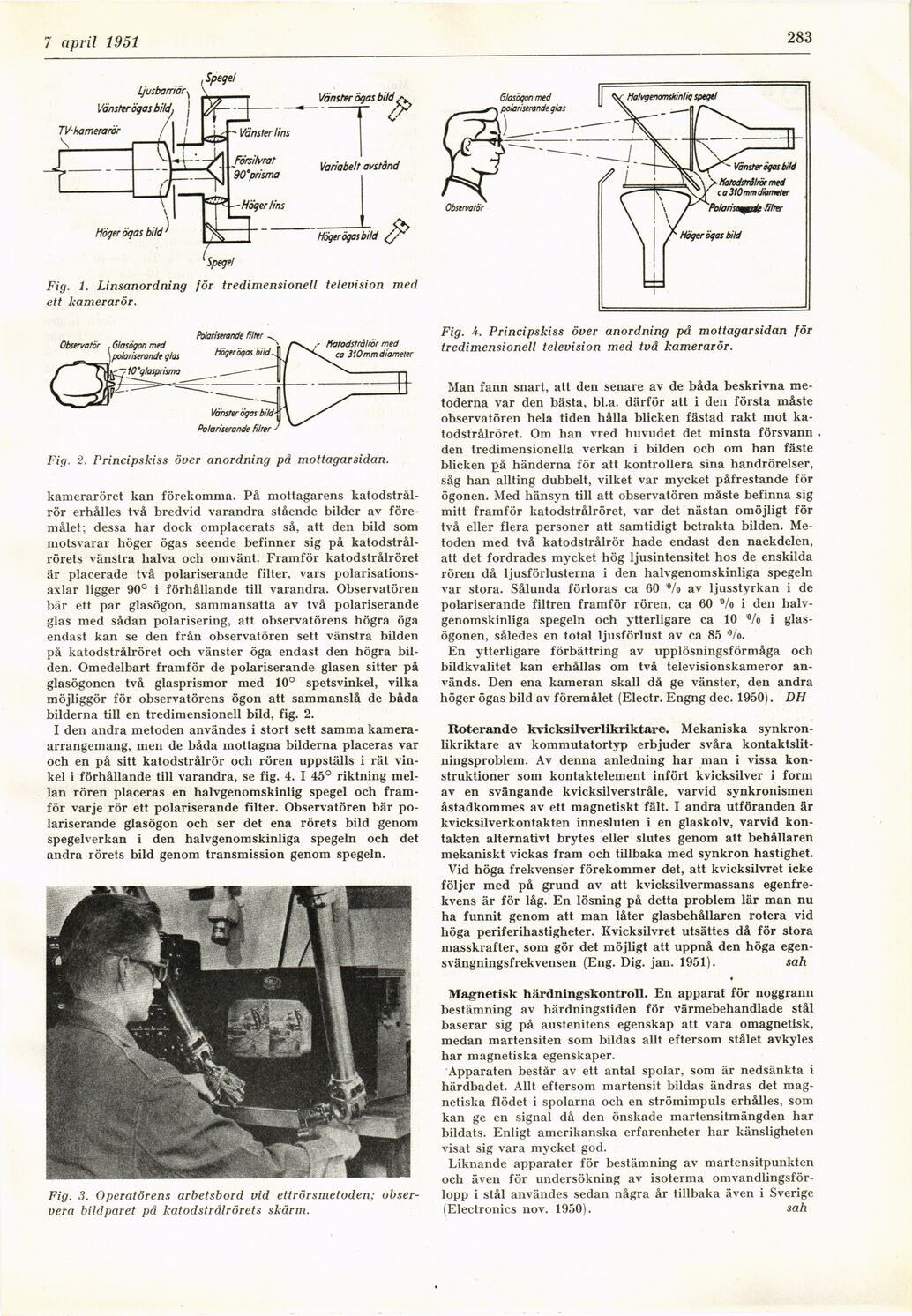

Fig. 1. Linsanordning för tredimensionell television med
ett kamerarör.
Fig. 2. Principskiss över anordning på mottagarsidan.
kameraröret kan förekomma. På mottagarens
katodstrålar erhålles två bredvid varandra stående bilder av
föremålet; dessa har dock omplacerats så, att den bild som
motsvarar höger ögas seende befinner sig på
katodstrål-rörets vänstra halva och omvänt. Framför katodstrålröret
är placerade två polariserande filter, vars
polarisationsaxlar ligger 90° i förhållande till varandra. Observatören
bär ett par glasögon, sammansatta av två polariserande
glas med sådan polarisering, att observatörens högra öga
endast kan se den från observatören sett vänstra bilden
på katodstrålröret och vänster öga endast den högra
bilden. Omedelbart framför de polariserande glasen sitter på
glasögonen två glasprismor med 10° spetsvinkel, vilka
möjliggör för observatörens ögon att sammanslå de båda
bilderna till en tredimensionell bild, fig. 2.
I den andra metoden användes i stort sett samma
kameraarrangemang, men de båda mottagna bilderna placeras var
och en på sitt katodstrålrör och rören uppställs i rät
vinkel i förhållande till varandra, se fig. 4. I 45° riktning
mellan rören placeras en halvgenomskinlig spegel och
framför varje rör ett polariserande filter. Observatören bär
polariserande glasögon och ser det ena rörets bild genom
spegelverkan i den halvgenomskinliga spegeln och det
andra rörets bild genom transmission genom spegeln.
Fig. 3. Operatörens arbetsbord vid ettrörsmetoden;
observera bildparet på katodstrålrörets skärm.
Fig. A. Principskiss över anordning på mottagarsidan för
tredimensionell television med två kamerarör.
Man fann snart, att den senare av de båda beskrivna
metoderna var den bästa, bl.a. därför att i den första måste
observatören hela tiden hålla blicken fästad rakt mot
katodstrålröret. Om han vred huvudet det minsta försvann
den tredimensionella verkan i bilden och om han fäste
blicken på händerna för att kontrollera sina handrörelser,
såg han allting dubbelt, vilket var mycket påfrestande för
ögonen. Med hänsyn till att observatören måste befinna sig
mitt framför katodstrålröret, var det nästan omöjligt för
två eller flera personer att samtidigt betrakta bilden.
Metoden med två katodstrålrör hade endast den nackdelen,
att det fordrades mycket hög ljusintensitet hos de enskilda
rören då ljusförlusterna i den halvgenomskinliga spegeln
var stora. Sålunda förloras ca 60 °/o av ljusstyrkan i de
polariserande filtren framför rören, ca 60 °/o i den
halvgenomskinliga spegeln och ytterligare ca 10 Vo i
glasögonen, således en total ljusförlust av ca 85 %>.
En ytterligare förbättring av upplösningsförmåga och
bildkvalitet kan erhållas om två televisionskameror
används. Den ena kameran skall då ge vänster, den andra
höger ögas bild av föremålet (Electr. Engng dec. 1950). DH
Roterande kvicksilverlikriktare. Mekaniska
synkron-likriktare av kommutatortyp erbjuder svåra
kontaktslit-ningsproblem. Av denna anledning har man i vissa
konstruktioner som kontaktelement infört kvicksilver i form
av en svängande kvicksilverstråle, varvid synkronismen
åstadkommes av ett magnetiskt fält. I andra utföranden är
kvicksilverkontakten innesluten i en glaskolv, varvid
kontakten alternativt brytes eller slutes genom att behållaren
mekaniskt vickas fram och tillbaka med synkron hastighet.
Vid höga frekvenser förekommer det, att kvicksilvret icke
följer med på grund av att kvicksilvermassans
egenfrekvens är för låg. En lösning på detta problem lär man nu
ha funnit genom att man låter glasbehållaren rotera vid
höga periferihastigheter. Kvicksilvret utsättes då för stora
masskrafter, som gör det möjligt att uppnå den höga
egen-svängningsfrekvensen (Eng. Dig. jan. 1951). sah
Magnetisk härdningskontroll. En apparat för noggrann
bestämning av härdningstiden för Värmebehandlade stål
baserar sig på austenitens egenskap att vara omagnetisk,
medan martensiten som bildas allt eftersom stålet avkyles
har magnetiska egenskaper.
Apparaten består av ett antal spolar, som är nedsänkta i
härdbadet. Allt eftersom martensit bildas ändras det
magnetiska flödet i spolarna och en strömimpuls erhålles, som
kan ge en signal då den önskade martensitmängden har
bildats. Enligt amerikanska erfarenheter har känsligheten
visat sig vara mycket god.
Liknande apparater för bestämning av martensitpunkten
och även för undersökning av isoterma
omvandlingsförlopp i stål användes sedan några år tillbaka även i Sverige
(Electronics nov. 1950). sah
