346
TEKNISK TIDSKRIFT

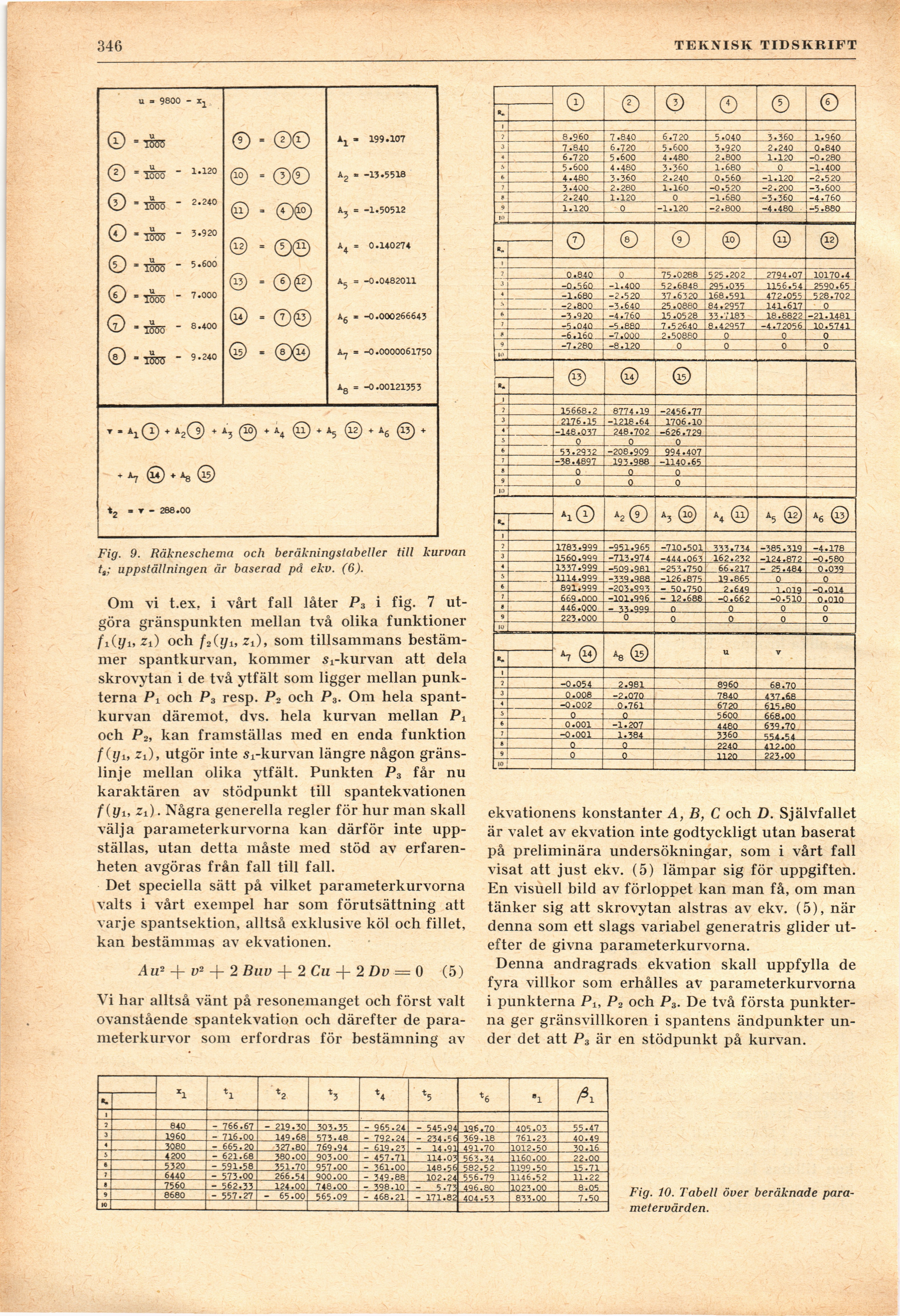

Fig. 9. Räkneschema och beräkningstabeller till kurvan
tt; uppställningen är baserad på ekv. (6).
Om vi t.ex. i vårt fall låter P3 i fig. 7
utgöra gränspunkten mellan två olika funktioner
fi(yi,Zi) och f2(yi,zi), som tillsammans
bestämmer spantkurvan, kommer Si-kurvan att dela
skrovytan i de två ytfält som ligger mellan
punkterna Pi och P3 resp. P2 och P3. Om hela
spantkurvan däremot, dvs. hela kurvan mellan P±
och P2, kan framställas med en enda funktion
f(yi, Zi), utgör inte Si-kurvan längre någon
gränslinje mellan olika ytfält. Punkten P3 får nu
karaktären av stödpunkt till spantekvationen
f(yi, zi). Några generella regler för hur man skall
välja parameterkurvorna kan därför inte
uppställas, utan detta måste med stöd av
erfarenheten avgöras från fall till fall.
Det speciella sätt på vilket parameterkurvorna
valts i vårt exempel har som förutsättning att
varje spantsektion, alltså exklusive köl och fillet,
kan bestämmas av ekvationen.
Aü2 -f v2 + 2 Biw -f 2 Cu + 2Dv = 0 (5)
Vi har alltså vänt på resonemanget och först valt
ovanstående spantekvation och därefter de
parameterkurvor som erfordras för bestämning av
ekvationens konstanter A, B, C och D. Självfallet
är valet av ekvation inte godtyckligt utan baserat
på preliminära undersökningar, som i vårt fall
visat att just ekv. (5) lämpar sig för uppgiften.
En visuell bild av förloppet kan man få, om man
tänker sig att skrovytan alstras av ekv. (5), när
denna som ett slags variabel generatris glider
utefter de givna parameterkurvorna.
Denna andragrads ekvation skall uppfylla de
fyra villkor som erhålles av parameterkurvorna
i punkterna Pu P2 och P3. De två första
punkterna ger gränsvillkoren i spantens ändpunkter
under det att P3 är en stödpunkt på kurvan.
Z1 *2 *5 *6 81 A
K
1
1 8+0 - 766.67 - 219.30 303.35 - 965.24 - 545.94 196.70 405.03 55.47
3 1960 - 716.00 149.68 573.48 - 792.24 - 234.56 369.18 761.23 40.49
4 3080 - 665.20 327.80 769.94 - 619.23 - 14.91 491.70 1012.50 30.16
5 4200 - 621.68 380.00 903.00 - 457.71 114.03 563.34 1160.00 22.00
6 5320 - 591-58 351.70 957.00 - 361.00 148.56 582.52 1199.50 15.71
7 6440 - 573.00 266.54 900.00 - 349.88 102.24 556.79 1146.52 11.22
1 7560 - 562.33 124.00 748.00 - 398.10 5.73 496.80 1023.00 8.05
9 10 8680 - 557.27 - 65.00 565.09 - 468.21 - 171.82 404.53 833.00 7.50
Fig. 10. Tabell över beräknade
parametervärden.
