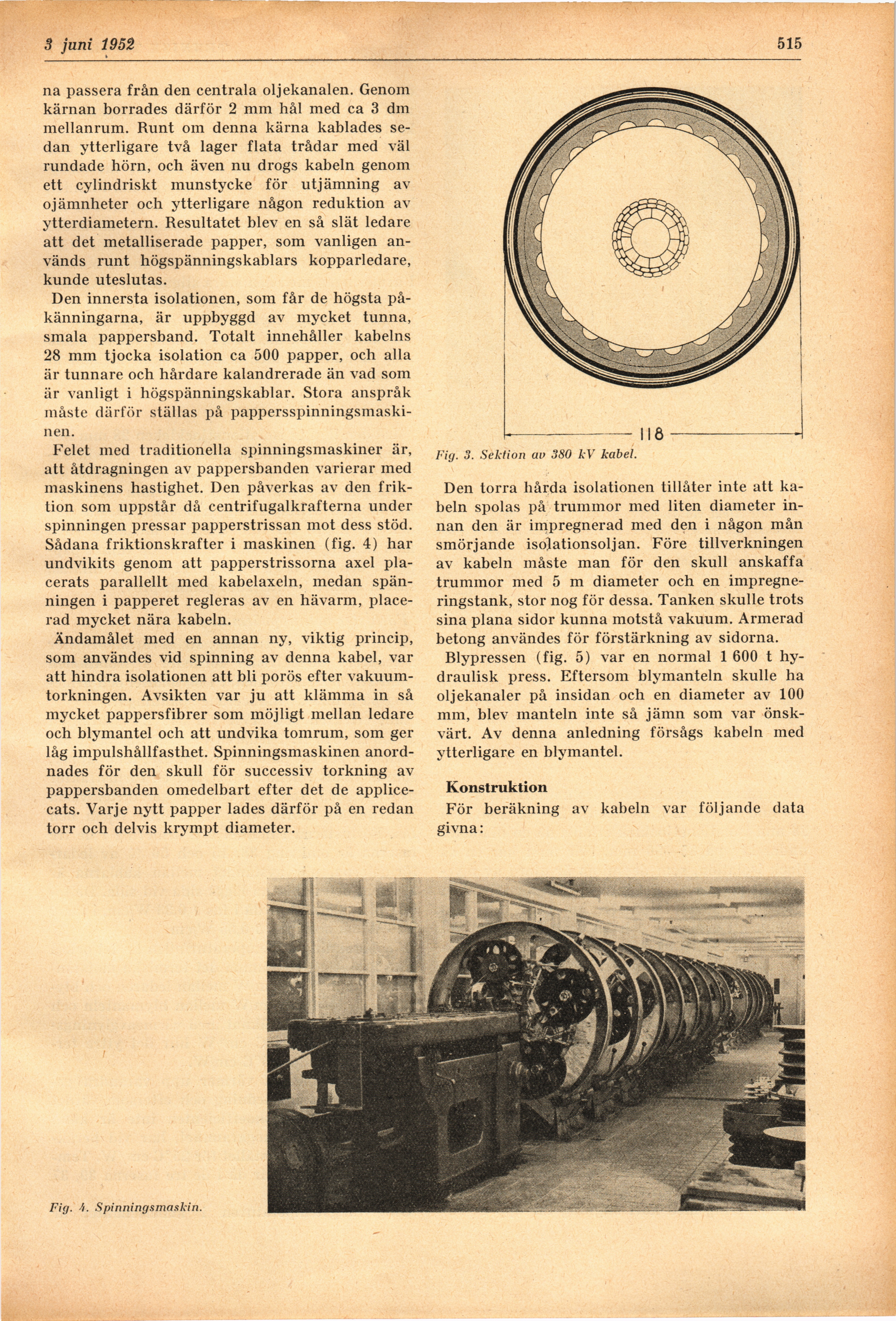

Full resolution (JPEG) - On this page / på denna sida - H. 22. 3 juni 1952 - Den första svenska 380 kV kabeln, av Bror Hansson, Rolf Johansson, Gunnar Axelsson och Bengt Bjurström
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
t O juni 1952
515
na passera från den centrala oljekanalen. Genom
kärnan borrades därför 2 mm hål med ca 3 dm
mellanrum. Runt om denna kärna kablades
sedan ytterligare två lager flata trådar med väl
rundade hörn, och även nu drogs kabeln genom
ett cylindriskt munstycke för utjämning av
ojämnheter och ytterligare någon reduktion av
ytterdiametern. Resultatet blev en så slät ledare
att det metalliserade papper, som vanligen
används runt högspänningskablars kopparledare,
kunde uteslutas.
Den innersta isolationen, som får de högsta
påkänningarna, är uppbyggd av mycket tunna,
smala pappersband. Totalt innehåller kabelns
28 mm tjocka isolation ca 500 papper, och alla
är tunnare och hårdare kalandrerade än vad som
är vanligt i högspänningskablar. Stora anspråk
måste därför ställas på
pappersspinningsmaski-n en.
Felet med traditionella spinningsmaskiner är,
att åtdragningen av pappersbanden varierar med
maskinens hastighet. Den påverkas av den
friktion som uppstår då centrifugalkrafterna under
spinningen pressar papperstrissan mot dess stöd.
Sådana friktionskrafter i maskinen (fig. 4) har
undvikits genom att papperstrissorna axel
placerats parallellt med kabelaxeln, medan
spänningen i papperet regleras av en hävarm,
placerad mycket nära kabeln.
Ändamålet med en annan ny, viktig princip,
som användes vid spinning av denna kabel, var
att hindra isolationen att bli porös efter
vakuumtorkningen. Avsikten var ju att klämma in så
mycket pappersfibrer som möjligt mellan ledare
och blymantel och att undvika tomrum, som ger
låg impulshållfasthet. Spinningsmaskinen
anordnades för den skull för successiv torkning av
pappersbanden omedelbart efter det de
applice-cats. Varje nytt papper lades därför på en redan
torr och delvis krympt diameter.
Fig. 3. Sektion cn> 380 kV kabel.
Den torra hårda isolationen tillåter inte att
kabeln spolas på trummor med liten diameter
innan den är impregnerad med den i någon mån
smörjande isolationsoljan. Före tillverkningen
av kabeln måste man för den skull anskaffa
trummor med 5 m diameter och en
impregne-ringstank, stor nog för dessa. Tanken skulle trots
sina plana sidor kunna motstå vakuum. Armerad
betong användes för förstärkning av sidorna.
Blypressen (fig. 5) var en normal 1 600 t
hydraulisk press. Eftersom blymanteln skulle ha
oljekanaler på insidan och en diameter av 100
mm, blev manteln inte så jämn som var
önskvärt. Av denna anledning försågs kabeln med
ytterligare en blymantel.
Konstruktion
För beräkning av kabeln var följande data
givna:
Fig. Spinningsmaskin.
