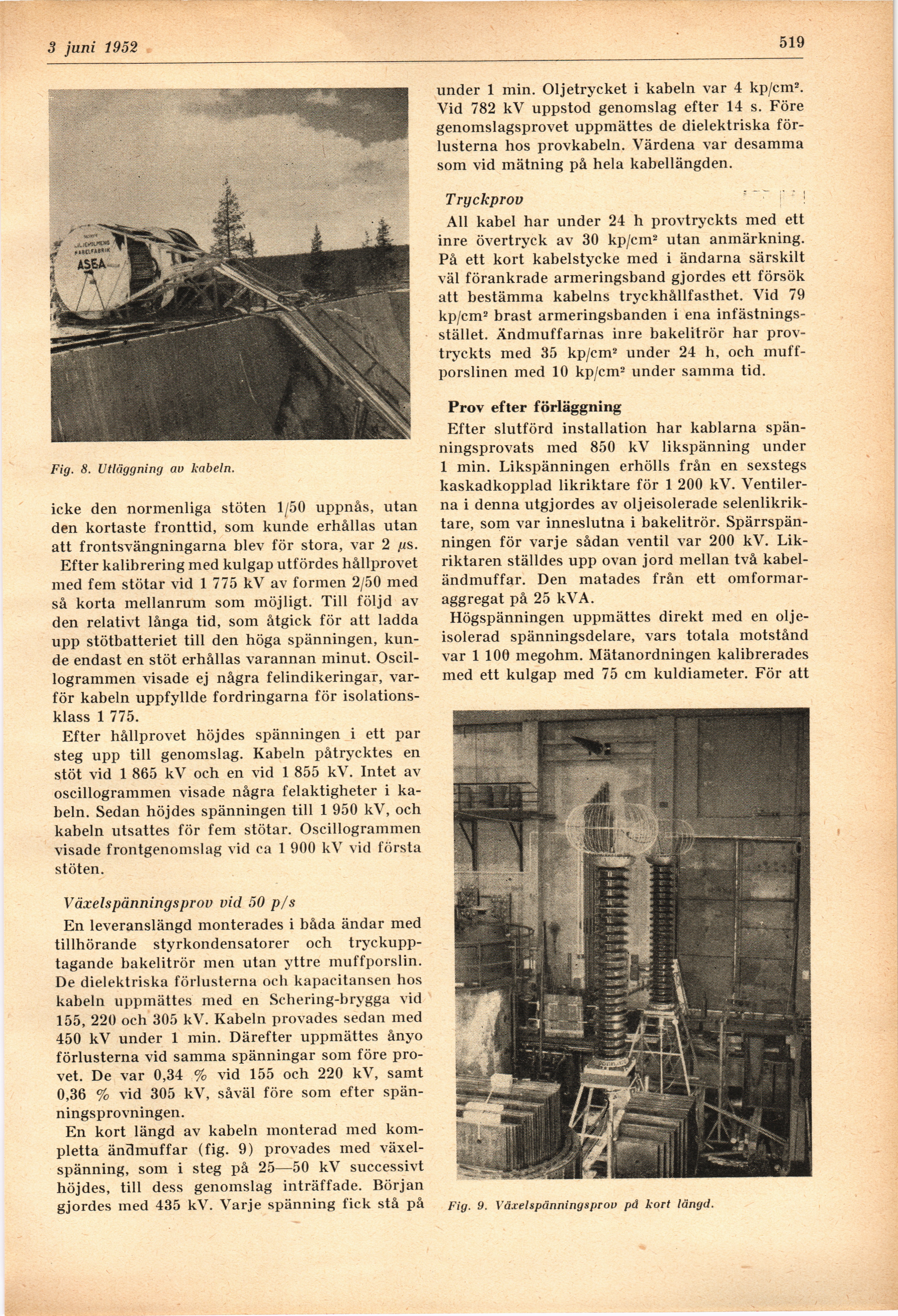

Full resolution (JPEG) - On this page / på denna sida - H. 22. 3 juni 1952 - Den första svenska 380 kV kabeln, av Bror Hansson, Rolf Johansson, Gunnar Axelsson och Bengt Bjurström
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
t O juni 1952
519
Fig. 8. Utläggning av kabeln.
icke den normenliga stöten 1/50 uppnås, utan
den kortaste fronttid, som kunde erhållas utan
att frontsvängningarna blev för stora, var 2 /is.
Efter kalibrering med kulgap utfördes hållprovet
med fem stötar vid 1 775 kV av formen 2/50 med
så korta mellanrum som möjligt. Till följd av
den relativt långa tid, som åtgick för att ladda
upp stötbatteriet till den höga spänningen,
kunde endast en stöt erhållas varannan minut.
Oscil-logrammen visade ej några felindikeringar,
varför kabeln uppfyllde fordringarna för
isolations-klass 1 775.
Efter hållprovet höjdes spänningen i ett par
steg upp till genomslag. Kabeln påtrycktes en
stöt vid 1 865 kV och en vid 1 855 kV. Intet av
oscillogrammen visade några felaktigheter i
kabeln. Sedan höjdes spänningen till 1 950 kV, och
kabeln utsattes för fem stötar. Oscillogrammen
visade frontgenomslag vid ca 1 900 kV vid första
stöten.
Växelspännings prov vid 50 p/s
En leveranslängd monterades i båda ändar med
tillhörande styrkondensatorer och
tryckupptagande bakelitrör men utan yttre muffporslin.
De dielektriska förlusterna och kapacitansen hos
kabeln uppmättes med en Schering-brygga vid
155, 220 och 305 kV. Kabeln provades sedan med
450 kV under 1 min. Därefter uppmättes ånyo
förlusterna vid samma spänningar som före
provet. De var 0,34 % vid 155 och 220 kV, samt
0,36 % vid 305 kV, såväl före som efter
spänningsprovningen.
En kort längd av kabeln monterad med
kompletta ändmuffar (fig. 9) provades med
växelspänning, som i steg på 25—50 kV successivt
höjdes, till dess genomslag inträffade. Början
gjordes med 435 kV. Varje spänning fick stå på
under 1 min. Oljetrycket i kabeln var 4 kp/cm2.
Vid 782 kV uppstod genomslag efter 14 s. Före
genomslagsprovet uppmättes de dielektriska
förlusterna hos provkabeln. Värdena var desamma
som vid mätning på hela kabellängden.
Tryckprov ’ r * !
All kabel har under 24 h provtryckts med ett
inre övertryck av 30 kp/cm2 utan anmärkning.
På ett kort kabelstycke med i ändarna särskilt
väl förankrade armeringsband gjordes ett försök
att bestämma kabelns tryckhållfasthet. Vid 79
kp/cm2 brast armeringsbanden i ena
infästningsstället. Ändmuffarnas inre bakelitrör har
prov-tryckts med 35 kp/cm2 under 24 h, och
muffporslinen med 10 kp/cm2 under samma tid.
Prov efter förläggning
Efter slutförd installation har kablarna
spän-ningsprovats med 850 kV likspänning under
1 min. Likspänningen erhölls från en sexstegs
kaskadkopplad likriktare för 1 200 kV.
Ventilerna i denna utgjordes av oljeisolerade
selenlikrik-tare, som var inneslutna i bakelitrör.
Spärrspänningen för varje sådan ventil var 200 kV.
Likriktaren ställdes upp ovan jord mellan två
kabeländmuffar. Den matades från ett
omformar-aggregat på 25 kVA.
Högspänningen uppmättes direkt med en
olje-isolerad spänningsdelare, vars totala motstånd
var 1 100 megohm. Mätanordningen kalibrerades
med ett kulgap med 75 cm kuldiameter. För att
Fig. 9. Växelspänningsprov på kort längd.
