24- juni 1952 3

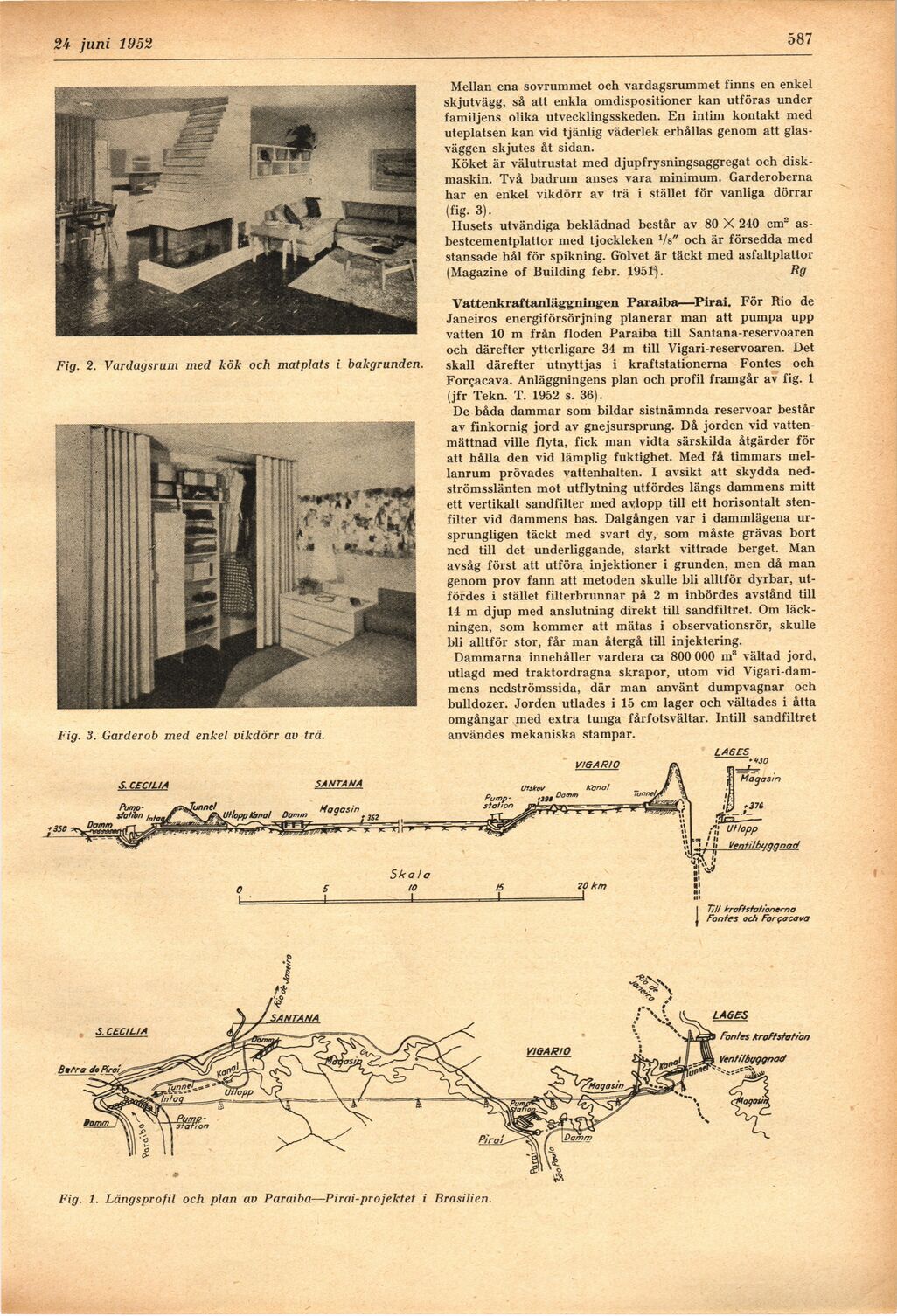

Fig. 1. Långsprofil och plan av Paraiba—Pirai-projektet i Brasilien.
Mellan ena sovrummet och vardagsrummet finns en enkel
skjutvägg, så att enkla omdispositioner kan utföras under
familjens olika utvecklingsskeden. En intim kontakt med
uteplatsen kan vid tjänlig väderlek erhållas genom att
glasväggen skjutes åt sidan.
Köket är välutrustat med djupfrysningsaggregat och
diskmaskin. Två badrum anses vara minimum. Garderoberna
har en enkel vikdörr av trä i stället för vanliga dörrar
(fig. 3).
Husets utvändiga beklädnad består av 80 X 240 cm2
asbestcementplattor med tjockleken Vs" och är försedda med
stansade hål för spikning. Golvet är täckt med asfaltplattor
(Magazine of Building febr. 1951). Rg
Vattenkraftanläggningen Paraiba—Pirai. För Rio de
Janeiros energiförsörjning planerar man att pumpa upp
vatten 10 m från floden Paraiba till Santana-reservoaren
och därefter ytterligare 34 m till Vigari-reservoaren. Det
skall därefter utnyttjas i kraftstationerna Fontes och
Forgacava. Anläggningens plan och profil framgår av fig. 1
(jfr Tekn. T. 1952 s. 36).
De båda dammar som bildar sistnämnda reservoar består
av finkornig jord av gnejsursprung. Då jorden vid
vattenmättnad ville flyta, fick man vidta särskilda åtgärder för
att hålla den vid lämplig fuktighet. Med få timmars
mellanrum prövades vattenhalten. I avsikt att skydda
ned-strömsslänten mot utflytning utfördes längs dammens mitt
ett vertikalt sandfilter med avlopp till ett horisontalt
sten-filter vid dammens bas. Dalgången var i dammlägena
ursprungligen täckt med svart dy, som måste grävas bort
ned till det underliggande, starkt vittrade berget. Man
avsåg först att utföra injektioner i grunden, men då man
genom prov fann att metoden skulle bli alltför dyrbar,
utfördes i stället filterbrunnar på 2 m inbördes avstånd till
14 m djup med anslutning direkt till sandfiltret. Om
läckningen, som kommer att mätas i observationsrör, skulle
bli alltför stor, får man återgå till injektering.
Dammarna innehåller vardera ca 800 000 m3 vältad jord,
utlagd med traktordragna skrapor, utom vid
Vigari-dam-mens nedströmssida, där man använt dumpvagnar och
bulldozer. Jorden utlades i 15 cm lager och vältades i åtta
omgångar med extra tunga fårfotsvältar. Intill sandfiltret
användes mekaniska stampar.
Fig. 2. Vardagsrum med kök och matplats i bakgrunden.
Fig. 3. Garderob med enkel vikdörr av trä.
