278
TEKNISK TIDSKRIFT

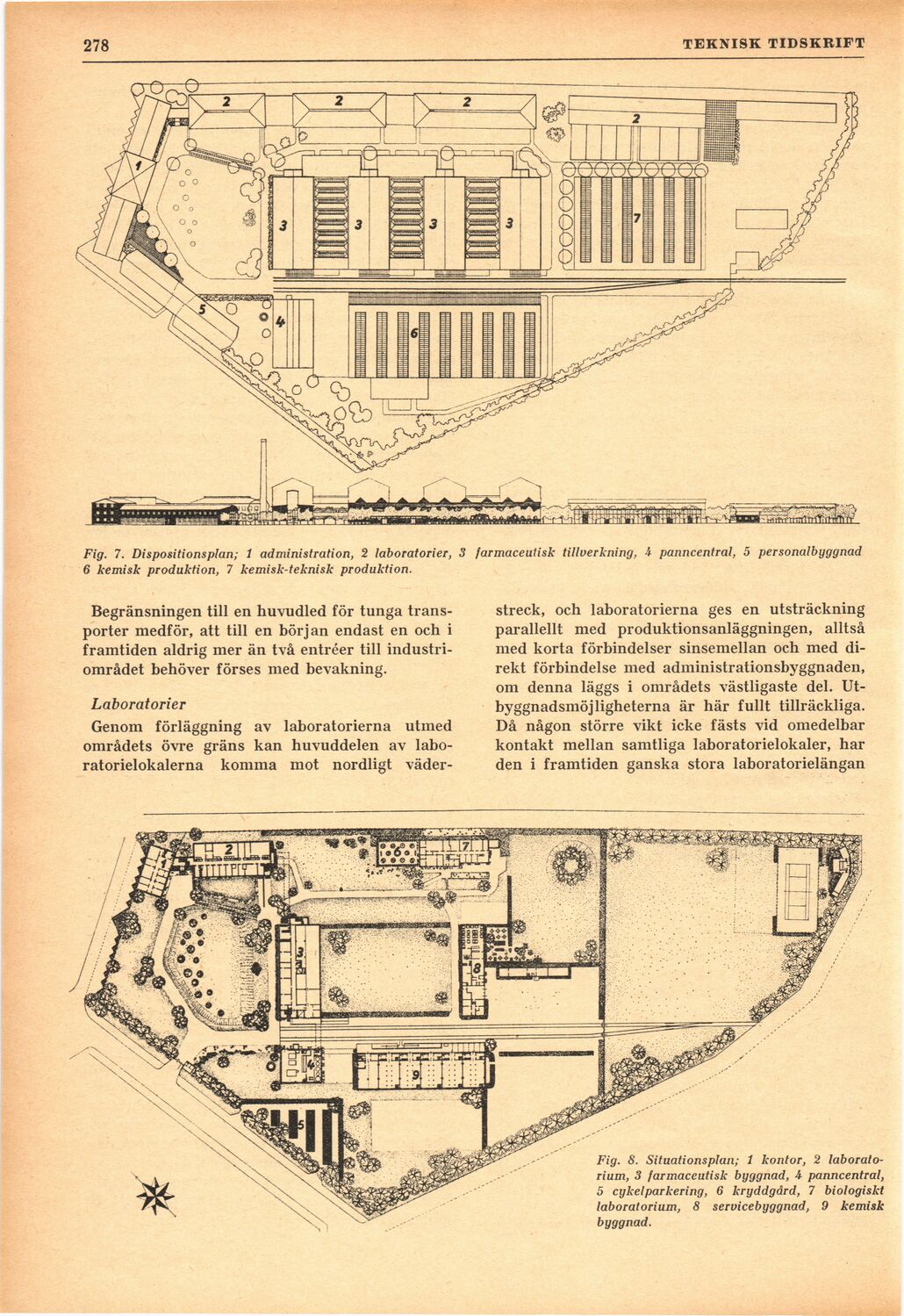

Fig. 7. Dispositionsplan; 1 administration, 2 laboratorier, 3 farmaceutisk tillverkning, 4 panncentral, 5 personalbyggnad
6 kemisk produktion, 7 kemisk-teknisk produktion.
Begränsningen till en huvudled för tunga
transporter medför, att till en början endast en och i
framtiden aldrig mer än två entréer till
industriområdet behöver förses med bevakning.
Laboratorier
Genom förläggning av laboratorierna utmed
områdets övre gräns kan huvuddelen av
laboratorielokalerna komma mot nordligt väder-
streck, och laboratorierna ges en utsträckning
parallellt med produktionsanläggningen, alltså
med korta förbindelser sinsemellan och med
direkt förbindelse med administrationsbyggnaden,
om denna läggs i områdets västligaste del.
Utbyggnadsmöjligheterna är här fullt tillräckliga.
Då någon större vikt icke fästs vid omedelbar
kontakt mellan samtliga laboratorielokaler, har
den i framtiden ganska stora laboratorielängan
Fig. 8. Situationsplan; 1 kontor, 2
laboratorium, 3 farmaceutisk byggnad, 4 panncentral,
5 cykelparkering, 6 kryddgård, 7 biologiskt
laboratorium, 8 servicebyggnad, 9 kemisk
byggnad.
