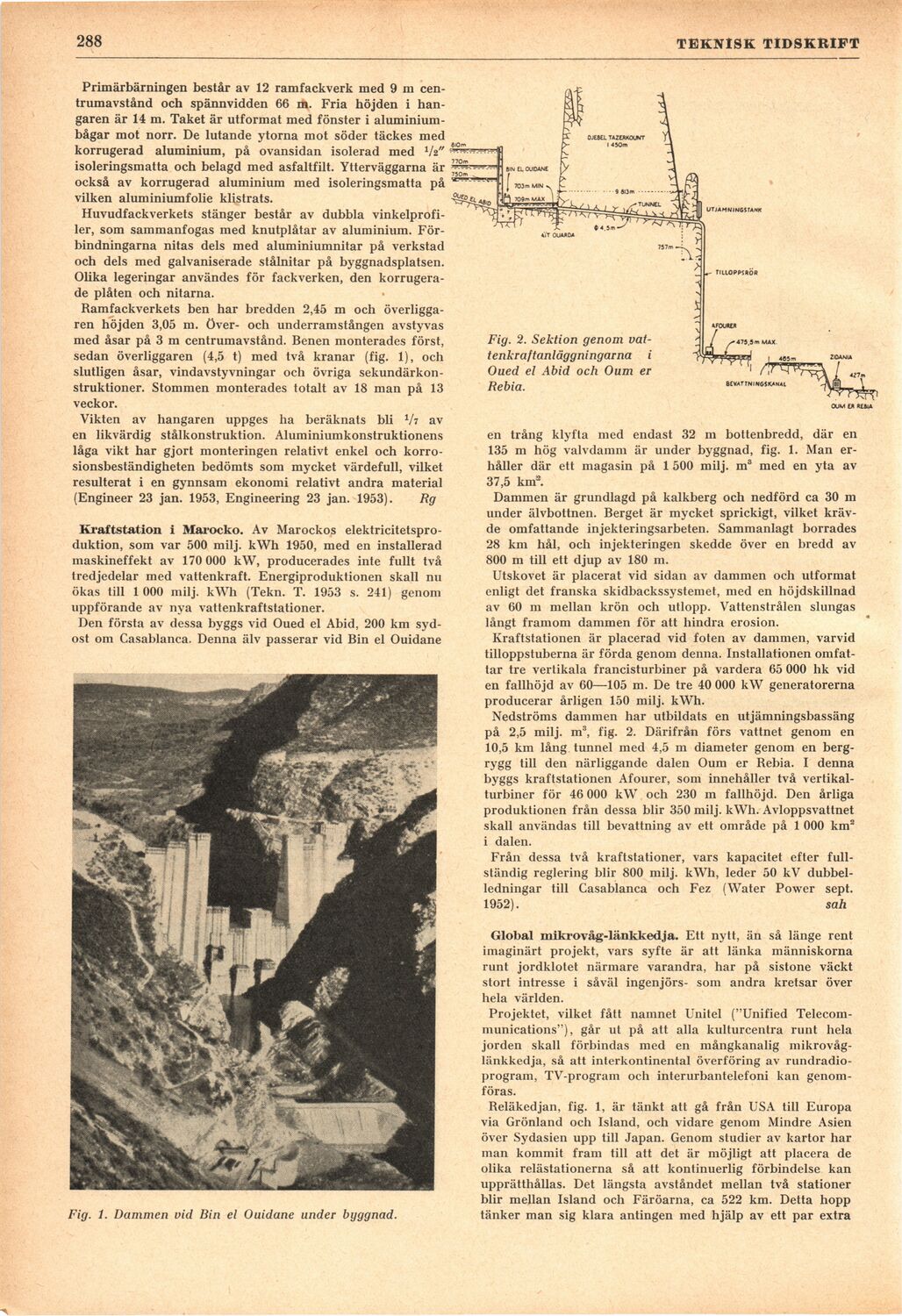

288
TEKNISK TIDSKRIFT
Primärbärningen består av 12 ramfackverk med 9 m
centrumavstånd och spännvidden 66 m. Fria höjden i
hangaren är 14 m. Taket är utformat med fönster i
aluminiumbågar mot norr. De lutande ytorna mot söder täckes med
korrugerad aluminium, på ovansidan isolerad med Va"
isoleringsmatta och belagd med asfaltfilt. Ytterväggarna är
också av korrugerad aluminium med isoleringsmatta på
vilken aluminiumfolie klistrats.
Huvudfackverkets stänger består av dubbla
vinkelprofiler, som sammanfogas med knutplåtar av aluminium.
Förbindningarna nitas dels med aluminiumnitar på verkstad
och dels med galvaniserade stålnitar på byggnadsplatsen.
Olika legeringar användes för fackverken, den
korrugerade plåten och nitarna.
Ramfackverkets ben har bredden 2,45 m och
överligga-ren höjden 3,05 m. över- och underramstången avstyvas
med åsar på 3 m centrumavstånd. Benen monterades först,
sedan överliggaren (4,5 t) med två kranar (fig. 1), och
slutligen åsar, vindavstyvningar och övriga
sekundärkonstruktioner. Stommen monterades totalt av 18 man på 13
veckor.
Vikten av hangaren uppges ha beräknats bli 1h av
en likvärdig stålkonstruktion. Aluminiumkonstruktionens
låga vikt har gjort monteringen relativt enkel och
korrosionsbeständigheten bedömts som mycket värdefull, vilket
resulterat i en gynnsam ekonomi relativt andra material
(Engineer 23 jan. 1953, Engineering 23 jan. 1953). Rg
Kraftstation i Marocko. Av Marockos
elektricitetsproduktion, som var 500 milj. kWh 1950, med en installerad
maskineffekt av 1/0 000 kW, producerades inte fullt två
tredjedelar med vattenkraft. Energiproduktionen skall nu
ökas till 1 000 milj. kWh (Tekn. T. 1953 s. 241) genom
uppförande av nya vattenkraftstationer.
Den första av dessa byggs vid Oued el Abid, 200 km
sydost om Casablanca. Denna älv passerar vid Bin el Ouidane
Fig. 1. Dammen vid Bin el Ouidane under byggnad.
Fig. 2. Sektion genom
vattenkraftanläggningarna i
Oued el Abid och Oum er
Rebia.
en trång klyfta med endast 32 m bottenbredd, där en
135 m hög valvdamm är under byggnad, fig. 1. Man
erhåller där ett magasin på 1 500 milj. m3 med en yta av
37,5 kma.
Dammen är grundlagd på kalkberg och nedförd ca 30 m
under älvbottnen. Berget är mycket sprickigt, vilket
krävde omfattande injekteringsarbeten. Sammanlagt borrades
28 km hål, och injekteringen skedde över en bredd av
800 m till ett djup av 180 m.
Utskovet är placerat vid sidan av dammen och utformat
enligt det franska skidbackssystemet, med en höjdskillnad
av 60 m mellan krön och utlopp. Vattenstrålen slungas
långt framom dammen för att hindra erosion.
Kraftstationen är placerad vid foten av dammen, varvid
tilloppstuberna är förda genom denna. Installationen
omfattar tre vertikala francisturbiner på vardera 65 000 hk vid
en fallhöjd av 60—105 m. De tre 40 000 kW generatorerna
producerar årligen 150 milj. kWh.
Nedströms dammen har utbildats en utjämningsbassäng
på 2,5 milj. m3, fig. 2. Därifrån förs vattnet genom en
10,5 km lång tunnel med 4,5 m diameter genom en
bergrygg till den närliggande dalen Oum er Rebia. I denna
byggs kraftstationen Afourer, som innehåller två
vertikalturbiner för 46 000 kW och 230 m fallhöjd. Den årliga
produktionen från dessa blir 350 milj. kWh. Avloppsvattnet
skall användas till bevattning av ett område på 1 000 km2
i dalen.
Från dessa två kraftstationer, vars kapacitet efter
fullständig reglering blir 800 milj. kWh, leder 50 kV
dubbelledningar till Casablanca och Fez (Water Power sept.
1952). sah
Global mikrovåg-länkkedja. Ett nytt, än så länge rent
imaginärt projekt, vars syfte är att länka människorna
runt jordklotet närmare varandra, har på sistone väckt
stort intresse i såväl ingenjörs- som andra kretsar över
hela världen.
Projektet, vilket fått namnet Unitel ("Unified
Telecom-munications"), går ut på att alla kulturcentra runt hela
jorden skall förbindas med en mångkanalig
mikrovåg-länkkedja, så att interkontinental överföring av
rundradioprogram, TV-program och interurbantelefoni kan
genomföras.
Reläkedjan, fig. 1, är tänkt att gå från USA till Europa
via Grönland och Island, och vidare genom Mindre Asien
över Sydasien upp till Japan. Genom studier av kartor har
man kommit fram till att det är möjligt att placera de
olika relästationerna så att kontinuerlig förbindelse kan
upprätthållas. Det längsta avståndet mellan två stationer
blir mellan Island och Färöarna, ca 522 km. Detta hopp
tänker man sig klara antingen med hjälp av ett par extra
