322
TEKNISK TIDSKRIFT
formade överbyggnader, eller ännu värre: om
även överbyggnaderna saknar nämnvärda
strömlinjer, bör inte skorstenen och riggen göras
lutande och extremt strömlinjeformade à la
racer-båt, vilket tyvärr alltför ofta händer.
Den, som inte har större vana och erfarenhet
av att jämföra skisser och ritningar med det
färdiga fartyget, tänker ofta inte på skillnaden i
storleksordning och perspektiv. En exteriör, soin
på ett litet fartyg ser löjlig eller ganska smaklös
ut, ter sig på en fartygskoloss kanske både
imponerande och harmonisk. Enbart en mycket
stor bredd kan i verkligheten ge en helt annan
effekt av de på en skiss invisade
fartygsproportionerna, och detta gäller framför allt överbygg-
nader, skorstenar och master. Skissen och
ritningen ger ju en bild av fartyget i två
dimensioner, dvs. sett från oändligt avstånd. I
verkligheten ser man fartyget oftast kanske snett
nedifrån men dessutom alltid på relativt begränsat
avstånd och tredimensionellt.
Ett fartygs exteriör torde i individualitet och
uttrycksfullhet nära nog kunna jämföras med
en människas ansikte. Om man bedömer ett
ansikte efter en bild, kan man aldrig vara helt
säker på om det inte är målarens eller
fotografens konstnärliga skicklighet, subjektiva
framställningssätt eller retuscheringsförmåga, som
fäller utslaget. Man kan se en vacker bild av ett
fult ansikte och en ful bild av ett vackert ansikte

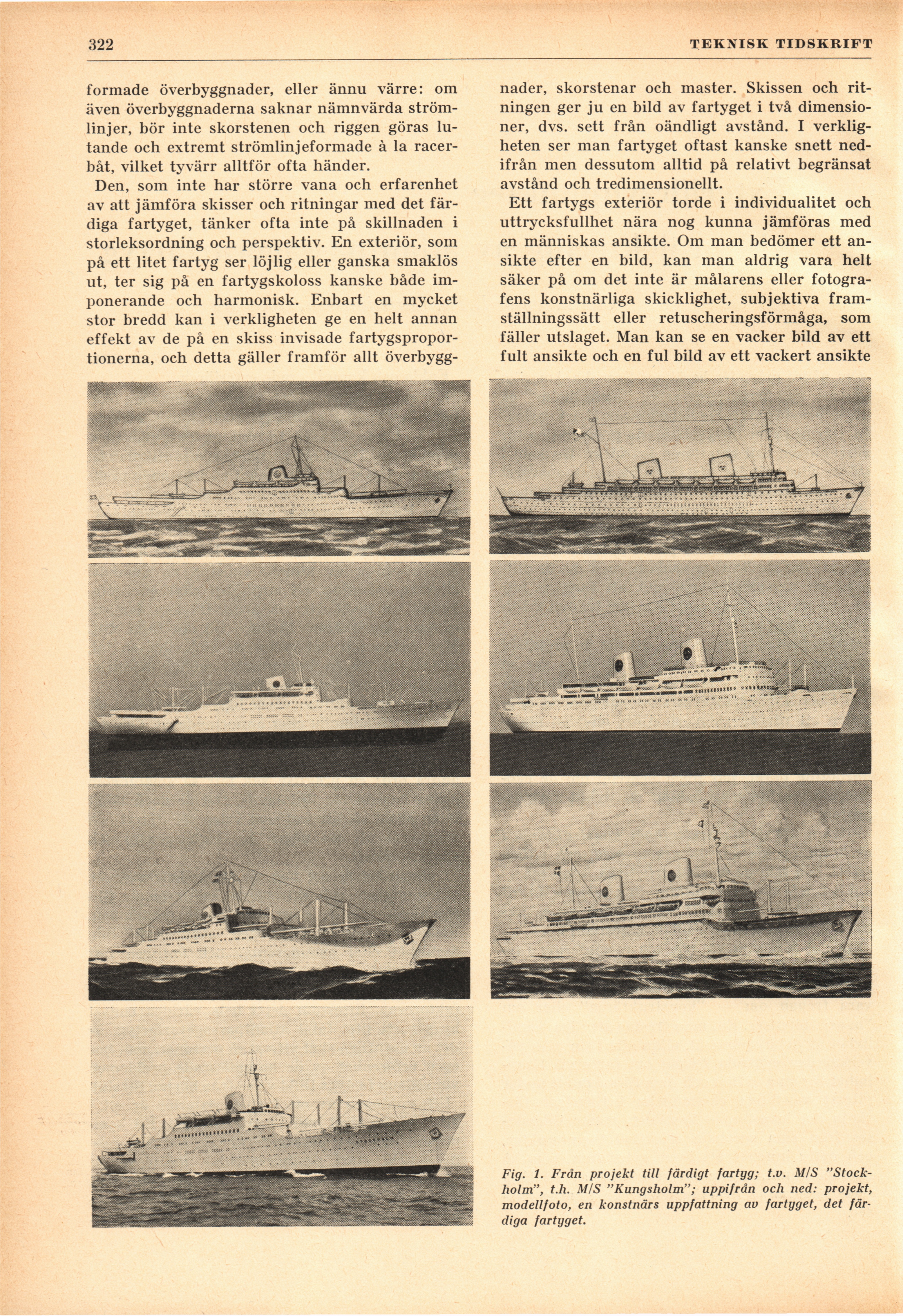

Fig. 1. Från projekt till färdigt fartyg; t.v. M/S
"Stockholm", t.h. M/S "Kungsholm"; uppifrån och ned: projekt,
modellfoto, en konstnärs uppfattning av fartyget, det
färdiga fartyget.
