490
TEKNISK TIDSKRIFT

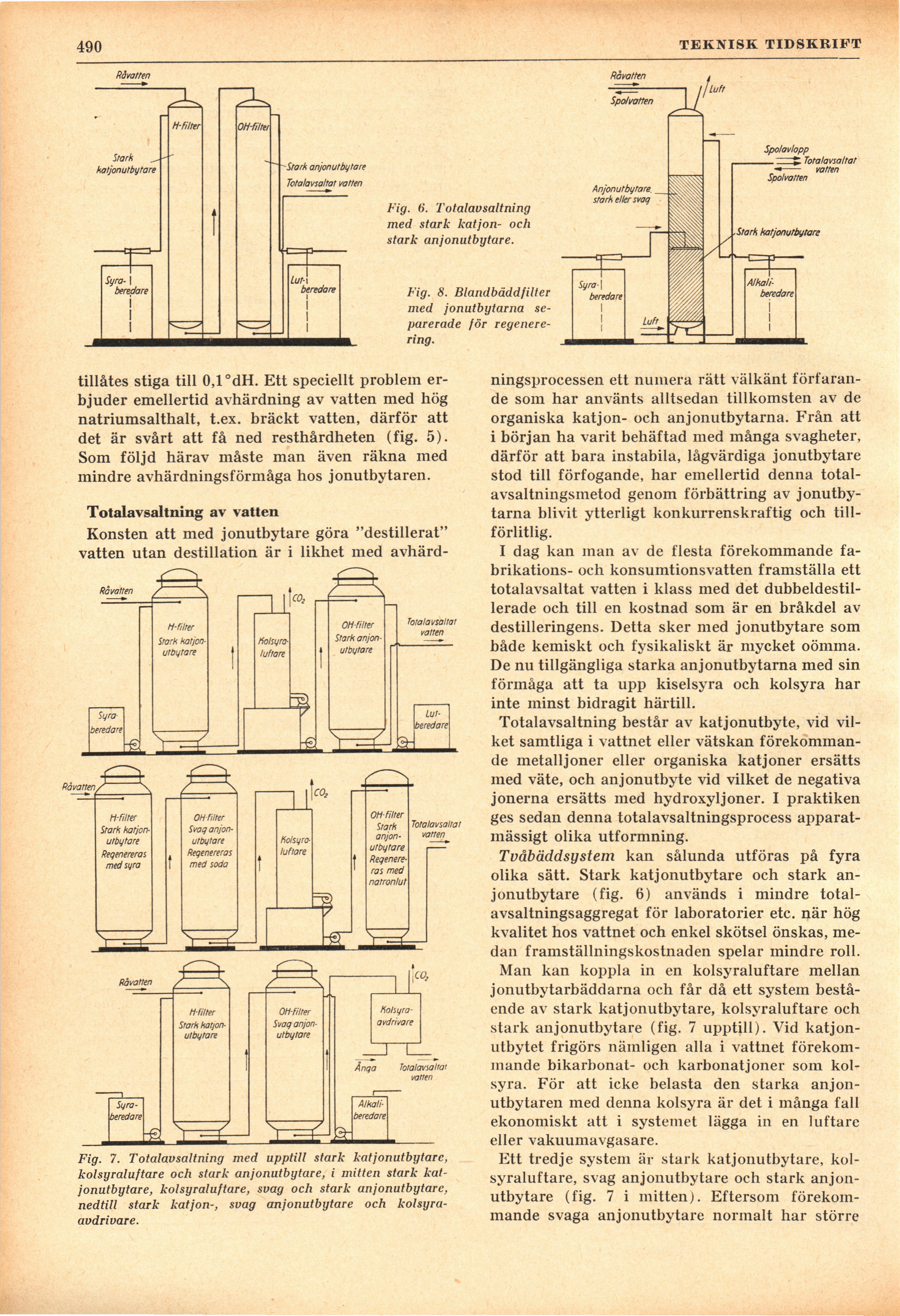

Fig. 6. Totalavsaltning
med stark katjon- och
stark anjonutbytare.
Fig. 8. Blandbäddfilter
med jonutbytarna
separerade för
regenerering.
tillåtes stiga till 0,1 °dH. Ett speciellt problem
erbjuder emellertid avhärdning av vatten med hög
natriumsalthalt, t.ex. bräckt vatten, därför att
det är svårt att få ned resthårdheten (fig. 5).
Som följd härav måste man även räkna med
mindre avhärdningsförmåga hos jonutbytaren.
Totalavsaltning av vatten
Konsten att med jonutbytare göra "destillerat"
vatten utan destillation är i likhet med avhärd-
Fig. 7. Totalavsaltning med upptill stark kat jonutbytare,
kolsyraluftare och stark anjonutbytare, i mitten stark
kat-jonutbytare, kolsyraluftare, svag och stark anjonutbytare,
nedtill stark katjon-, svag anjonutbytare och
kolsyra-avdrivare.
ningsprocessen ett numera rätt välkänt
förfarande som har använts alltsedan tillkomsten av de
organiska katjon- och anjonutbytarna. Från att
i början ha varit behäftad med många svagheter,
därför att bara instabila, lågvärdiga jonutbytare
stod till förfogande, har emellertid denna
total-avsaltningsmetod genom förbättring av
jonutbytarna blivit ytterligt konkurrenskraftig och
tillförlitlig.
I dag kan man av de flesta förekommande
fabrikations- och konsumtionsvatten framställa ett
totalavsaltat vatten i klass med det
dubbeldestil-lerade och till en kostnad som är en bråkdel av
destilleringens. Detta sker med jonutbytare som
både kemiskt och fysikaliskt är mycket oömma.
De nu tillgängliga starka anjonutbytarna med sin
förmåga att ta upp kiselsyra och kolsyra har
inte minst bidragit härtill.
Totalavsaltning består av katjonutbyte, vid
vilket samtliga i vattnet eller vätskan
förekommande metalljoner eller organiska katjoner ersätts
med väte, och anjonutbyte vid vilket de negativa
jonerna ersätts med hydroxyljoner. I praktiken
ges sedan denna totalavsaltningsprocess
apparatmässigt olika utformning.
Tvåbäddsystem kan sålunda utföras på fyra
olika sätt. Stark kat jonutbytare och stark
anjonutbytare (fig. 6) används i mindre
total-avsaltningsaggregat för laboratorier etc. när hög
kvalitet hos vattnet och enkel skötsel önskas,
medan framställningskostnaden spelar mindre roll.
Man kan koppla in en kolsyraluftare mellan
jonutbytarbäddarna och får då ett system
bestående av stark katjonutbytare, kolsyraluftare och
stark anjonutbytare (fig. 7 upptill). Vid
katjon-utbytet frigörs nämligen alla i vattnet
förekommande bikarbonat- och karbonatjoner som
kolsyra. För att icke belasta den starka
anjon-utbytaren med denna kolsyra är det i många fall
ekonomiskt att i systemet lägga in en luftare
eller vakuumavgasare.
Ett tredje system är stark katjonutbytare,
kolsyraluftare, svag anjonutbytare och stark
anjonutbytare (fig. 7 i mitten). Eftersom
förekommande svaga anjonutbytare normalt har större
