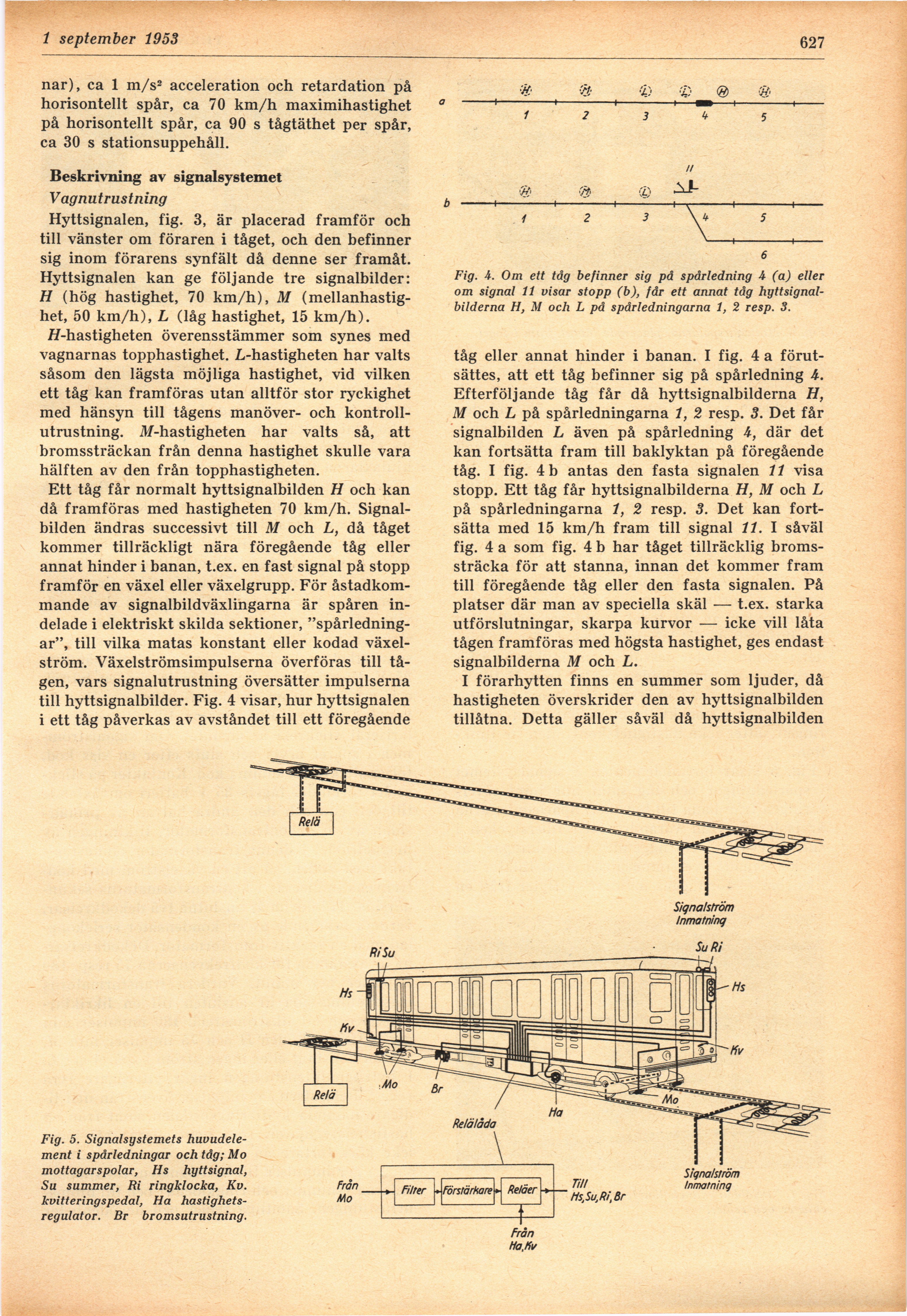

1 september 1953
627
nar), ca 1 m/s2 acceleration och retardation på
horisontellt spår, ca 70 km/h maximihastighet
på horisontellt spår, ca 90 s tågtäthet per spår,
ca 30 s stationsuppehåll.
Beskrivning av signalsystemet
Vagnutrustning
Hyttsignalen, fig. 3, är placerad framför och
till vänster om föraren i tåget, och den befinner
sig inom förarens synfält då denne ser framåt.
Hyttsignalen kan ge följande tre signalbilder:
H (hög hastighet, 70 km/h), M
(mellanhastig-het, 50 km/h), L (låg hastighet, 15 km/h).
H-hastigheten överensstämmer som synes med
vagnarnas topphastighet. L-hastigheten har valts
såsom den lägsta möjliga hastighet, vid vilken
ett tåg kan framföras utan alltför stor ryckighet
med hänsyn till tågens manöver- och
kontrollutrustning. M-hastigheten har valts så, att
bromssträckan från denna hastighet skulle vara
hälften av den från topphastigheten.
Ett tåg får normalt hyttsignalbilden H och kan
då framföras med hastigheten 70 km/h.
Signalbilden ändras successivt till M och L, då tåget
kommer tillräckligt nära föregående tåg eller
annat hinder i banan, t.ex. en fast signal på stopp
framför en växel eller växelgrupp. För
åstadkommande av signalbildväxlingarna är spåren
indelade i elektriskt skilda sektioner,
"spårledningar", till vilka matas konstant eller kodad
växelström. Växelströmsimpulserna överföras till
tågen, vars signalutrustning översätter impulserna
till hyttsignalbilder. Fig. 4 visar, hur hyttsignalen
i ett tåg påverkas av avståndet till ett föregående
Fig. 4. Om ett tåg befinner sig på spårledning 4 (a) eller
om signal 11 visar stopp (b), får ett annat tåg
hyttsignal-bilderna H, M och L på spårledningarna 1, 2 resp. 3.
tåg eller annat hinder i banan. I fig. 4 a
förut-sättes, att ett tåg befinner sig på spårledning h.
Efterföljande tåg får då hyttsignalbilderna H,
M och L på spårledningarna 1, 2 resp. 3. Det får
signalbilden L även på spårledning U, där det
kan fortsätta fram till baklyktan på föregående
tåg. I fig. 4 b antas den fasta signalen 11 visa
stopp. Ett tåg får hyttsignalbilderna H, M och L
på spårledningarna 1, 2 resp. 3. Det kan
fortsätta med 15 km/h fram till signal 11. I såväl
fig. 4 a som fig. 4 b har tåget tillräcklig
bromssträcka för att stanna, innan det kommer fram
till föregående tåg eller den fasta signalen. På
platser där man av speciella skäl — t.ex. starka
utförslutningar, skarpa kurvor — icke vill låta
tågen framföras med högsta hastighet, ges endast
signalbilderna M och L.
I förarhytten finns en summer som ljuder, då
hastigheten överskrider den av hyttsignalbilden
tillåtna. Detta gäller såväl då hyttsignalbilden
Fig. 5. Signalsystemets
huvudelement i spårledningar och tåg; Mo
mottag ar spolar, Hs hyttsignal,
Su summer, Ri ringklocka, Kv.
kvitteringspedal, Ha
hastighetsregulator. Br bromsutrustning.
