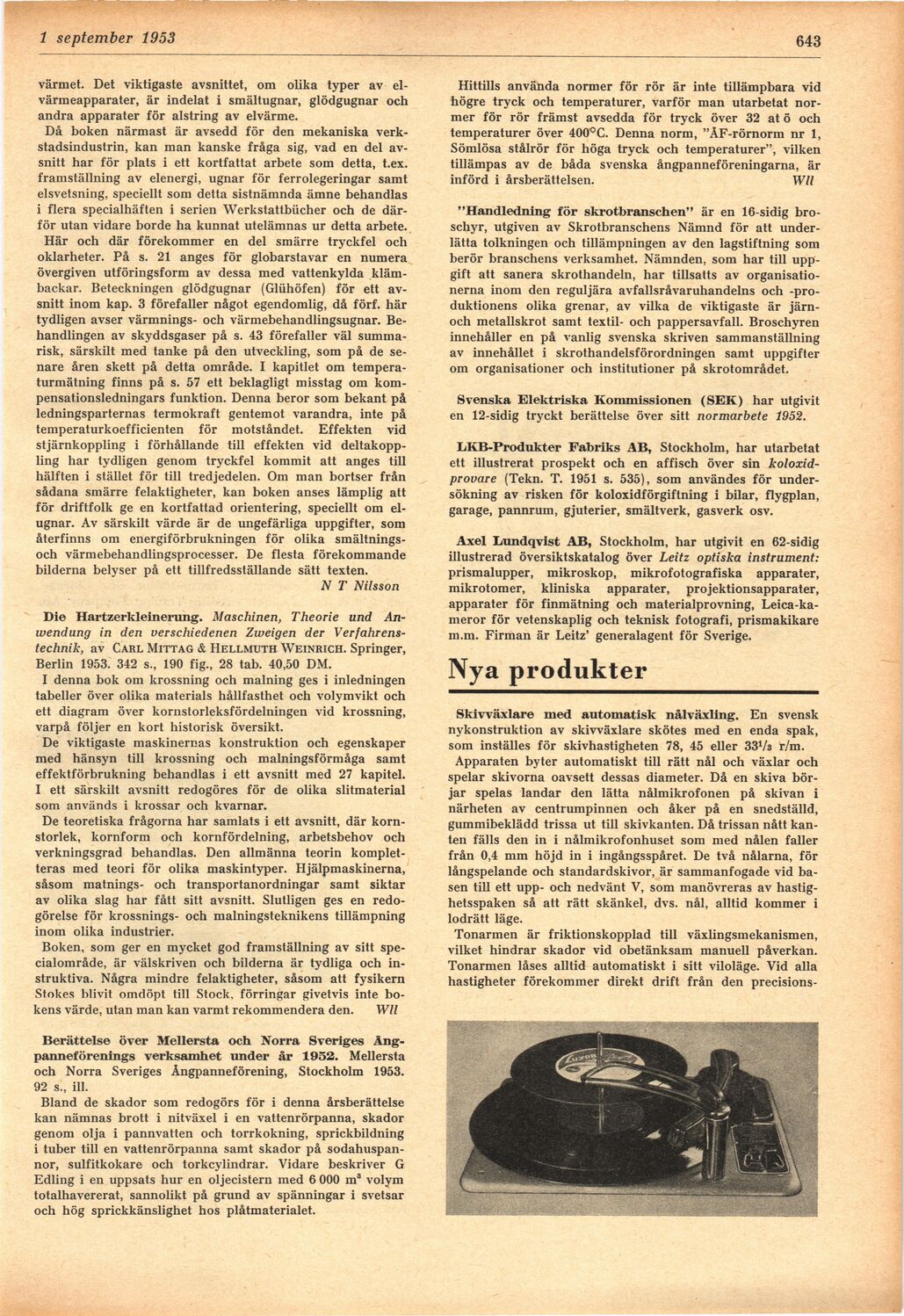

1 september 1953
643
värmet. Det viktigaste avsnittet, om olika typer av
elvärmeapparater, är indelat i smältugnar, glödgugnar och
andra apparater för alstring av elvärme.
Då boken närmast är avsedd för den mekaniska
verkstadsindustrin, kan man kanske fråga sig, vad en del
avsnitt har för plats i ett kortfattat arbete som detta, t.ex.
framställning av elenergi, ugnar för ferrolegeringar samt
elsvetsning, speciellt som detta sistnämnda ämne behandlas
i flera specialhäften i serien Werkstattbücher och de
därför utan vidare borde ha kunnat utelämnas ur detta arbete.
Här och där förekommer en del smärre tryckfel och
oklarheter. På s. 21 anges för globarstavar en numera
övergiven utföringsform av dessa med vattenkylda
klämbackar. Beteckningen glödgugnar (Glühöfen) för ett
avsnitt inom kap. 3 förefaller något egendomlig, då förf. här
tydligen avser värmnings- och värmebehandlingsugnar.
Behandlingen av skyddsgaser på s. 43 förefaller väl
summarisk, särskilt med tanke på den utveckling, som på de
senare åren skett på detta område. I kapitlet om
temperaturmätning finns på s. 57 ett beklagligt misstag om
kompensationsledningars funktion. Denna beror som bekant på
ledningsparternas termokraft gentemot varandra, inte på
temperaturkoefficienten för motståndet. Effekten vid
stjärnkoppling i förhållande till effekten vid
deltakoppling har tydligen genom tryckfel kommit att anges till
hälften i stället för till tredjedelen. Om man bortser från
sådana smärre felaktigheter, kan boken anses lämplig att
för driftfolk ge en kortfattad orientering, speciellt om
el-ugnar. Av särskilt värde är de ungefärliga uppgifter, som
återfinns om energiförbrukningen för olika
smältnings-och värmebehandlingsprocesser. De flesta förekommande
bilderna belyser på ett tillfredsställande sätt texten.
N T Nilsson
Die Hartzerkleinerung. Maschinen, Theorie und
An-wendung in den verschiedenen Zweigen der
Verfahrens-technik, av Carl Mittag & Hellmuth Weinrich. Springer,
Berlin 1953. 342 s., 190 fig., 28 tab. 40,50 DM.
I denna bok om krossning och målning ges i inledningen
tabeller över olika materials hållfasthet och volymvikt och
ett diagram över kornstorleksfördelningen vid krossning,
varpå följer en kort historisk översikt.
De viktigaste maskinernas konstruktion och egenskaper
med hänsyn till krossning och malningsförmåga samt
effektförbrukning behandlas i ett avsnitt med 27 kapitel.
I ett särskilt avsnitt redogöres för de olika slitmaterial
som används i krossar och kvarnar.
De teoretiska frågorna har samlats i ett avsnitt, där
kornstorlek, kornform och kornfördelning, arbetsbehov och
verkningsgrad behandlas. Den allmänna teorin
kompletteras med teori för olika maskintyper. Hjälpmaskinerna,
såsom matnings- och transportanordningar samt siktar
av olika slag har fått sitt avsnitt. Slutligen ges en
redogörelse för krossnings- och malningsteknikens tillämpning
inom olika industrier.
Boken, som ger en mycket god framställning av sitt
specialområde, är välskriven och bilderna är tydliga och
instruktiva. Några mindre felaktigheter, såsom att fysikern
Stokes blivit omdöpt till Stock, förringar givetvis inte
bokens värde, utan man kan varmt rekommendera den. WIl
Berättelse över Mellersta och Norra Sveriges
Äng-panneförenings verksamhet under år 1952. Mellersta
och Norra Sveriges Ängpanneförening, Stockholm 1953.
92 s., ill.
Bland de skador som redogörs för i denna årsberättelse
kan nämnas brott i nitväxel i en vattenrörpanna, skador
genom olja i pannvatten och torrkokning, sprickbildning
i tuber till en vattenrörpanna samt skador på
sodahuspan-nor, sulfitkokare och torkcylindrar. Vidare beskriver G
Edling i en uppsats hur en oljecistern med 6 000 ms volym
totalhavererat, sannolikt på grund av spänningar i svetsar
och hög sprickkänslighet hos plåtmaterialet.
Hittills använda normer för rör är inte tillämpbara vid
högre tryck och temperaturer, varför man utarbetat
normer för rör främst avsedda för tryck över 32 at ö och
temperaturer över 400°C. Denna norm, "ÅF-rörnorm nr 1,
Sömlösa stålrör för höga tryck och temperaturer", vilken
tillämpas av de båda svenska ångpanneföreningarna, är
införd i årsberättelsen. Wll
"Handledning för skrotbranschen" är en 16-sidig
broschyr, utgiven av Skrotbranschens Nämnd för att
underlätta tolkningen och tillämpningen av den lagstiftning som
berör branschens verksamhet. Nämnden, som har till
uppgift att sanera skrothandeln, har tillsatts av
organisationerna inom den reguljära avfallsråvaruhandelns och
-produktionens olika grenar, av vilka de viktigaste är
järn-och metallskrot samt textil- och pappersavfall. Broschyren
innehåller en på vanlig svenska skriven sammanställning
av innehållet i skrothandelsförordningen samt uppgifter
om organisationer och institutioner på skrotområdet.
Svenska Elektriska Kommissionen (SEK) har utgivit
en 12-sidig tryckt berättelse över sitt normarbete 1952.
LKB-Produkter Fabriks AB, Stockholm, har utarbetat
ett illustrerat prospekt och en affisch över sin
koloxid-provare (Tekn. T. 1951 s. 535), som användes för
undersökning av risken för koloxidförgiftning i bilar, flygplan,
garage, pannrum, gjuterier, smältverk, gasverk osv.
Axel Lundqvist AB, Stockholm, har utgivit en 62-sidig
illustrerad översiktskatalog över Leitz optiska instrument:
prismalupper, mikroskop, mikrofotografiska apparater,
mikrotomer, kliniska apparater, projektionsapparater,
apparater för finmätning och materialprovning,
Leica-ka-meror för vetenskaplig och teknisk fotografi, prismakikare
m.m. Firman är Leitz’ generalagent för Sverige.
Nya produkter
Skiwäxlare med automatisk nålväxling. En svensk
nykonstruktion av skiwäxlare skötes med en enda spak,
som inställes för skivhastigheten 78, 45 eller 33V3 r/m.
Apparaten byter automatiskt till rätt nål och växlar och
spelar skivorna oavsett dessas diameter. Då en skiva
börjar spelas landar den lätta nålmikrofonen på skivan i
närheten av centrumpinnen och åker på en snedställd,
gummibeklädd trissa ut till skivkanten. Då trissan nått
kanten fälls den in i nålmikrofonhuset som med nålen faller
från 0,4 mm höjd in i ingångsspåret. De två nålarna, för
långspelande och standardskivor, är sammanfogade vid
basen till ett upp- och nedvänt V, som manövreras av
hastighetsspaken så att rätt skänkel, dvs. nål, alltid kommer i
lodrätt läge.
Tonarmen är friktionskopplad till växlingsmekanismen,
vilket hindrar skador vid obetänksam manuell påverkan.
Tonarmen låses alltid automatiskt i sitt viloläge. Vid alla
hastigheter förekommer direkt drift från den precisions-
