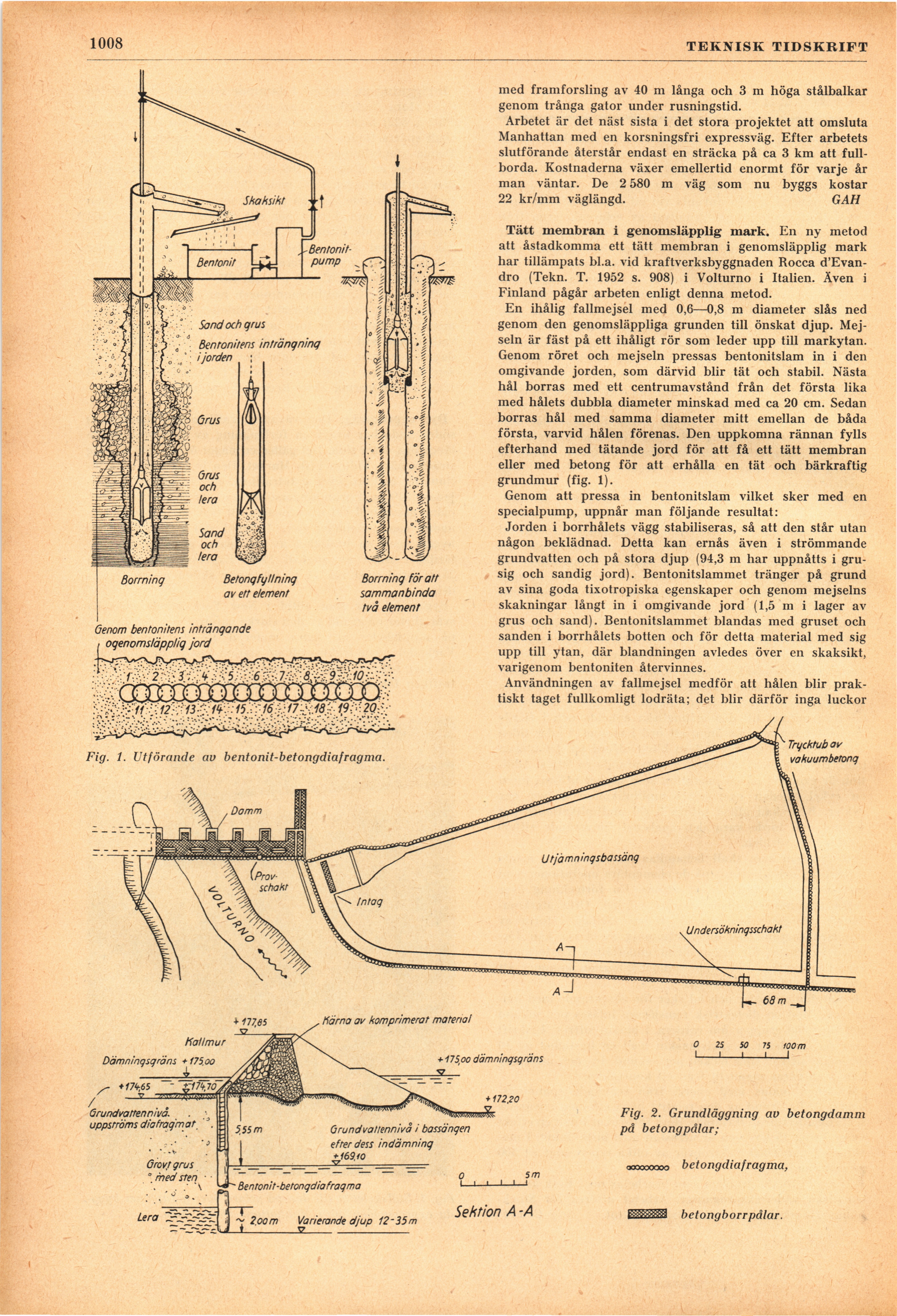

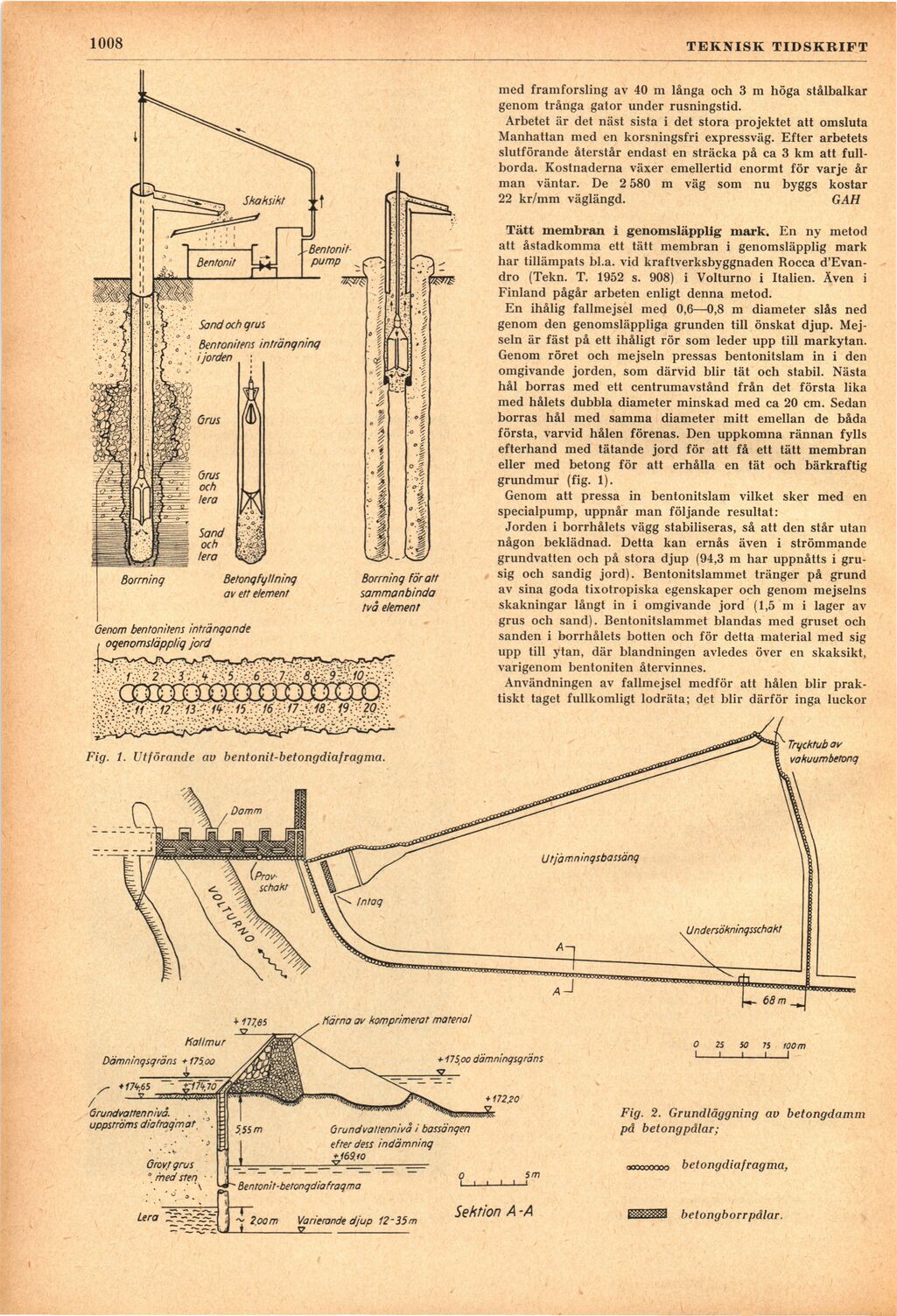

1008 TEKNISK TIDSKRIFT
med framforsling av 40 m långa och 3 m höga stålbalkar
genom trånga gator under rusningstid.
Arbetet är det näst sista i det stora projektet att omsluta
Manhattan med en korsningsfri expressväg. Efter arbetets
slutförande återstår endast en sträcka på ca 3 km att
fullborda. Kostnaderna växer emellertid enormt för varje år
man väntar. De 2 580 m väg som nu byggs kostar
22 kr/mm väglängd. GAH
Fig. 2. Grundläggning av betongdamm
på betongpålar;
ooooooooo betongdiafragma,
Eaaassæl betongborr pålar.
Fig. 1. Utförande av bentonit-betongdiafragma.
Tätt membran i genomsläpplig mark. En ny metod
att åstadkomma ett tätt membran i genomsläpplig mark
har tillämpats bl.a. vid kraftverksbyggnaden Rocca
d’Evan-dro (Tekn. T. 1952 s. 908) i Volturno i Italien. Även i
Finland pågår arbeten enligt denna metod.
En ihålig fallmejsel med 0,6—0,8 m diameter slås ned
genom den genomsläppliga grunden till önskat djup.
Mejseln är fäst på ett ihåligt rör som leder upp till markytan.
Genom röret och mejseln pressas bentonitslam in i den
omgivande jorden, som därvid blir tät och stabil. Nästa
hål borras med ett centrumavstånd från det första lika
med hålets dubbla diameter minskad med ca 20 cm. Sedan
borras hål med samma diameter mitt emellan de båda
första, varvid hålen förenas. Den uppkomna rännan fylls
efterhand med tätande jord för att få ett tätt membran
eller med betong för att erhålla en tät och bärkraftig
grundmur (fig. 1).
Genom att pressa in bentonitslam vilket sker med en
specialpump, uppnår man följande resultat:
Jorden i borrhålets vägg stabiliseras, så att den står utan
någon beklädnad. Detta kan ernås även i strömmande
grundvatten och på stora djup (94,3 m har uppnåtts i
gru-sig och sandig jord). Bentonitslammet tränger på grund
av sina goda tixotropiska egenskaper och genom mejselns
skakningar långt in i omgivande jord (1,5 m i lager av
grus och sand). Bentonitslammet blandas med gruset och
sanden i borrhålets botten och för detta material med sig
upp till ytan, där blandningen avledes över en skaksikt,
varigenom bentoniten återvinnes.
Användningen av fallmejsel medför att hålen blir
praktiskt taget fullkomligt lodräta; det blir därför inga luckor
