928
TEKNISK TIDSKRIFT
möjliga inströmningsförhållanden utformade
man kanalen i modellskala i
Vattenfallsstyrelsens vattenlaboratorium i Älvkarleby. Där
utprovades i modell även den lämpligaste formen
på nosen av pelaren mellan intaget och
hög-vattenutskovet. På liknande sätt har modeller av
kraftstationsintaget såsom sådant provats i
tur-binleverantörens, Karlstads Mek. Verkstads,
laboratorium i Kristinehamn.
Dessa modellförsök avsåg bl.a. att utforma
intaget så att inga för turbinerna skadliga
virvelbildningar uppkommer och det konstaterades
bland annat att vattnets hastighet i den trängsta
sektionen av intaget vid fullt pådrag av turbinen
icke bör överskrida 1,5 m/s samt att
frontbal-kens undersida bör ha en viss lutning nedåt i
strömmens riktning.

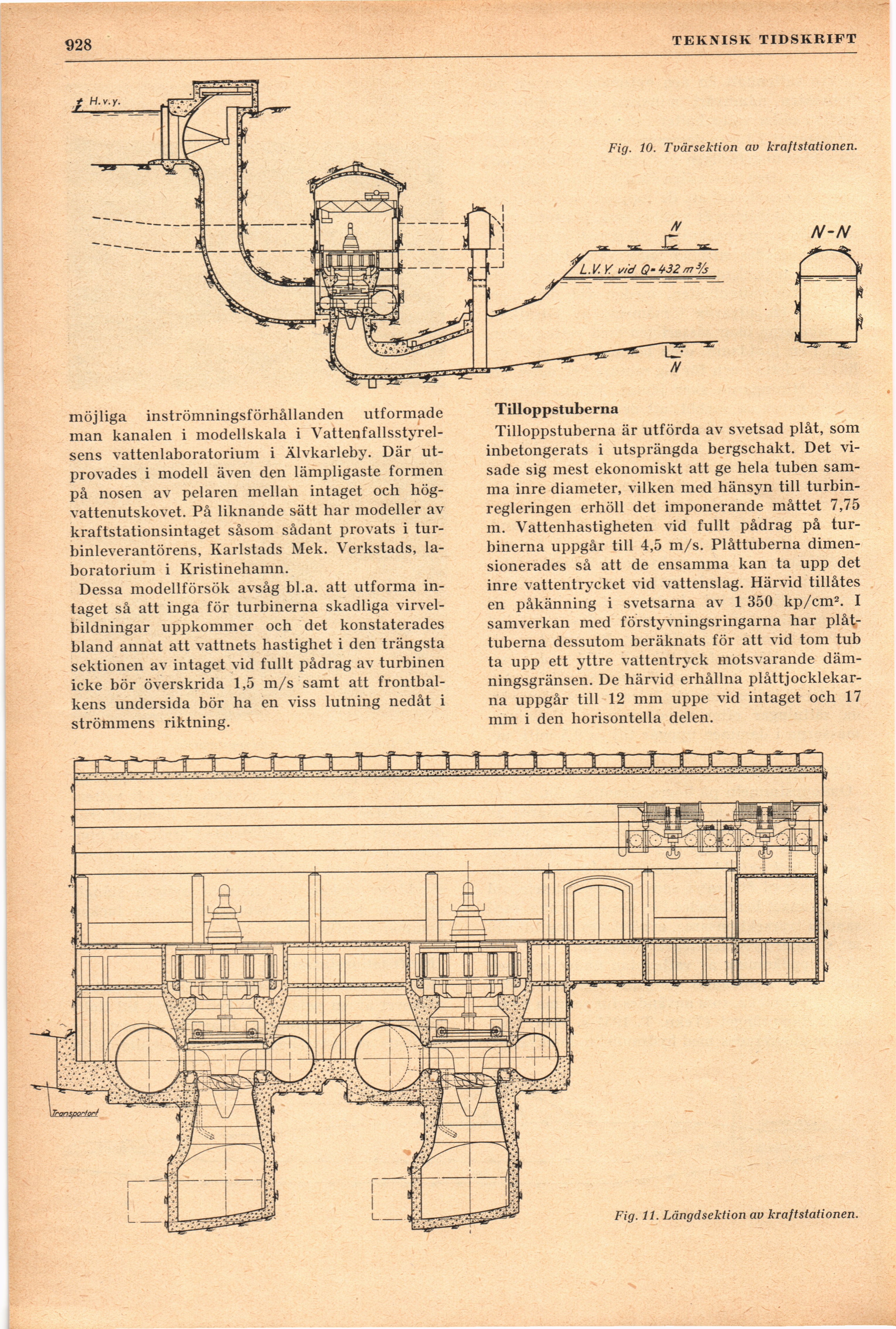

Fig. 10. Tvärsektion av kraftstationen.
Tilloppstuberna
Tilloppstuberna är utförda av svetsad plåt, som
inbetongerats i utsprängda bergschakt. Det
visade sig mest ekonomiskt att ge hela tuben
samma inre diameter, vilken med hänsyn till
turbin-regleringen erhöll det imponerande måttet 7,75
m. Vattenhastigheten vid fullt pådrag på
turbinerna uppgår till 4,5 m/s. Plåttuberna
dimensionerades så att de ensamma kan ta upp det
inre vattentrycket vid vattenslag. Härvid tillåtes
en påkänning i svetsarna av 1 350 kp/cm2. I
samverkan med förstyvningsringarna har
plåttuberna dessutom beräknats för att vid tom tub
ta upp ett yttre vattentryck motsvarande
dämningsgränsen. De härvid erhållna
plåttjocklekarna uppgår till 12 mm uppe vid intaget och 17
mm i den horisontella delen.
Fig. 11. Längdsektion av kraftstationen.
