15 maj 1956
489

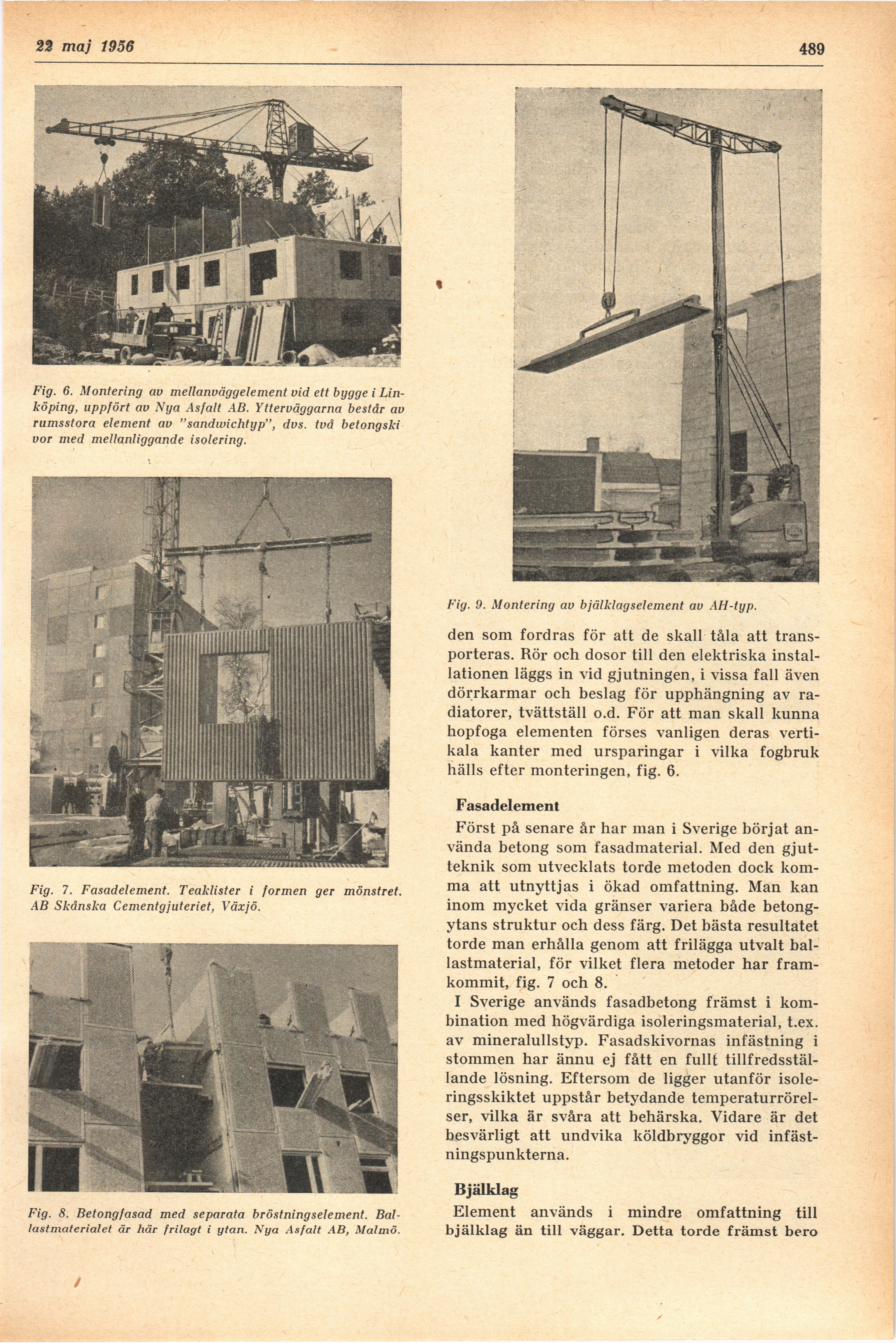

Fig. 6. Montering av mellanväggelement vid ett bygge i
Linköping, uppfört av Nya Asfalt AB. Ytterväggarna består av
rumsstora element av "sandwichtyp", dvs. två betongski
vor med mellanliggande isolering.
Fig. 7. Fasadelement. Teaklister i formen ger mönstret.
AB Skånska Cementgjuteriet, Växjö.
Fig. 8. Betongfasad med separata bröstningselement.
Ballastmaterialet är här frilagt i ytan. Nya Asfalt AB, Malmö.
Fig. 9. Montering av bjälklagselement av AH-typ.
den som fordras för att de skall tåla att
transporteras. Rör och dosor till den elektriska
installationen läggs in vid gjutningen, i vissa fall även
dörrkarmar och beslag för upphängning av
radiatorer, tvättställ o.d. För att man skall kunna
hopfoga elementen förses vanligen deras
vertikala kanter med ursparingar i vilka fogbruk
hälls efter monteringen, fig. 6.
Fasadelement
Först på senare år har man i Sverige börjat
använda betong som fasadmaterial. Med den
gjut-teknik som utvecklats torde metoden dock
komma att utnyttjas i ökad omfattning. Man kan
inom mycket vida gränser variera både
betongytans struktur och dess färg. Det bästa resultatet
torde man erhålla genom att frilägga utvalt
ballastmaterial, för vilket flera metoder har
framkommit, fig. 7 och 8.
I Sverige används fasadbetong främst i
kombination med högvärdiga isoleringsmaterial, t.ex.
av mineralullstyp. Fasadskivornas infästning i
stommen har ännu ej fått en fullt
tillfredsställande lösning. Eftersom de ligger utanför
isoleringsskiktet uppstår betydande
temperaturrörelser, vilka är svåra att behärska. Vidare är det
besvärligt att undvika köldbryggor vid
infästningspunkterna.
Bjälklag
Element används i mindre omfattning till
bjälklag än till väggar. Detta torde främst bero
/
